Hirobo Shuttle Sceadu Evolution - Tail Fin Stabilizer Installation

29
M3 ナイロンナット
M3 nylon nuts
水平尾翼
Horizontal tail fin stabilizer
M3X35CS
M3X25PH
M3X18CS
M3 ナイロンナット
M3 nylon nut
尾翼バンド(L)
Tail fin stabilizer belt (L)
テールブームブレース
Tail boom brace
尾翼バンド(U)
Tail fin stabilizer belt (U)
垂直尾翼
Vertical tail fin stabilizer
M3 ナイロンナット
M3 nylon nut
FW ø3Xø9X1T

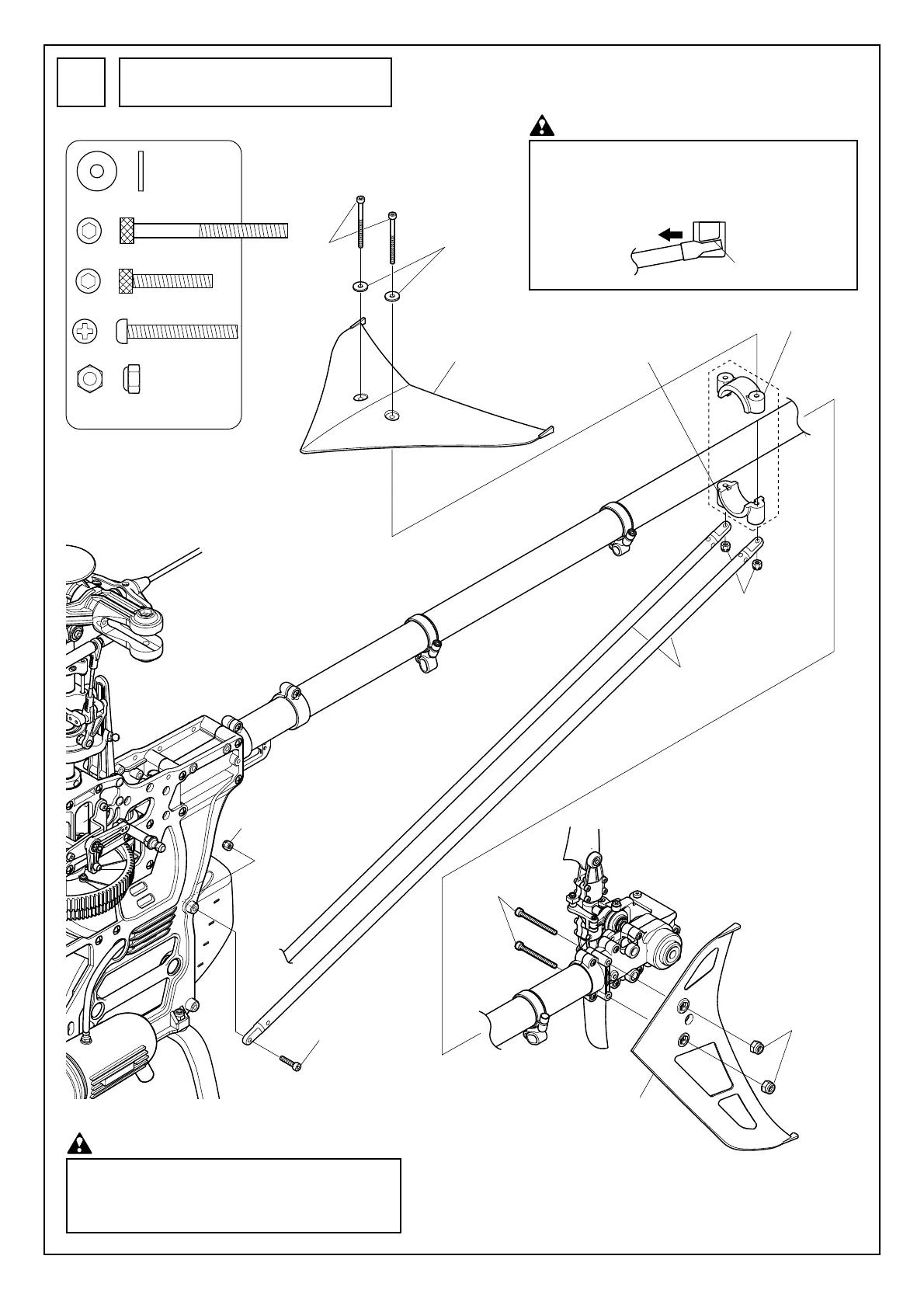

尾翼の取付
Tail fin stabilizer installation
27
FWø3Xø9X1T ...................... 2
M3X35CS ............................. 2
M3X18CS ............................. 2
M3X25PH............................. 2
M3ナイロンナット ............. 6
M3 nylon nut
注意 Caution
尾翼バンド(Ｌ)は下図のようになるように取付けてくだ
さい。
Install the tail fin stabilizer belt (L) according to the illustration
below.
注意 Caution
これまでの取付けたすべてのネジが、確実に締め込まれ
ているか、確認してください。
Check that all screws installed to this point are well
fastened.
前
Front
傾きがあ
り
Inclined
