Hirobo Shuttle Sceadu Evolution - Spindle Replacement; Center Hub Replacement; Engine Replacement

62
マフラー
Muffler
M3X28CS (30エンジンの場合)
M3X35CS (50エンジンの場合)
When using a 50 class engine
M3 Uナット

M3 U nut
When using a 30 class engine
スピンドル
Spindle

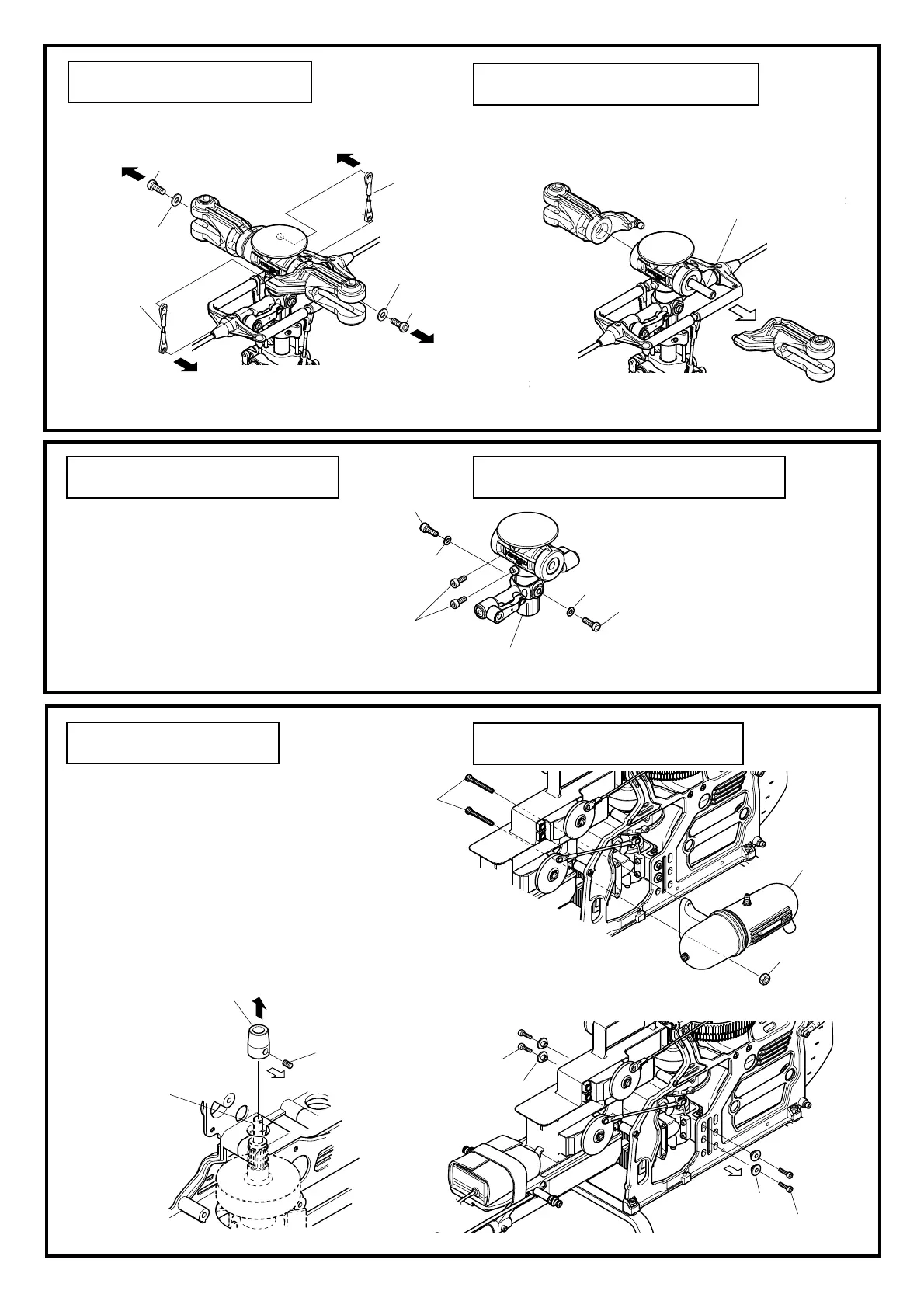

III.スピンドルの交換
III. Spindle replacement
IV.センターハブの交換 IV. Center hub replacement
V.エンジンの脱着
V. Engine replacement
2. ブレードホルダーのM4X10CSを取外します。
2. Remove the blade holder M4X10.
1. リンケージロッドを外します。
1. Remove the linkage rod.
3. ブレードホルダーをはずし、スピンドルを引き抜きます。
3. Remove the blade holders and pull out the spindle.
1. IIを参考にスタビライザーバー、スタビアーム
を取外します。
1. Remove the stabilizer bar and stabilizer arm in
accordance with II.
2. IIIを参考にブレードホルダー、スピンドルを取
外します。
2. Remove the blade holders and spindle in accordance
with III.
4. ヨークのM3X8CSをゆるめ、ヨークを取出しま
す。
4. Loosen the yoke M3X8CS and remove the yoke.
3. M2.6X8CS をゆるめ、シーソー
をはずします。
3. Loosen the M2.6X8CS and remove
the seesaw.
1. マフラーを取外します。
1. Remove the muffler.
3. エンジンブロックを留めているM3X12CSを取外します。
3. Remove the engine block M3X12CS.
2. M4X4SSを緩め、スターターカップリングを取外します。
2. Loosen the M4X4SS and remove the starter coupling.
ピッチロッド
Pitch rod
FW ø4Xø9X0.8T
M4X10CS
M4X10CS
FW ø4Xø9X0.8T
ピッチロッド
Pitch rod
M3X8CS
センターハブ
Center hub
ø2.6Xø5X0.5FW
ø2.6Xø5X0.5FW
M2.6X8CS
M2.6X8CS
M4X4SS
スターターカップリング
Starter coupling
クラッチ軸
Clutch shaft
M3X12CS
C ø3Xø5X4.5F
M3X12CS
C ø3Xø5X4.5F
