Hirobo Shuttle Sceadu Evolution - SWM Lever Stay Installation; 50 Class Engine SWM Push-Pull Type

24
Cø3Xø8X12.5
M3X14TS-2-M
M3X12CS
M3X12CS
M3X22CS
M3X22CS
Cø3Xø8X12.5
M3ナイロンナット
M3 nylon nut
SWMレバー(R)
SWM lever (Right)
SWMレバー(L)
SWM lever (Left)
M2X10CS
M3X14TS-2-M
M3X26クロスメンバー
M3X26 cross member
ラジアスアームステー
Radiusarmstay
Cø3Xø7X3.8S
Cø3Xø8X12.5
M3X14TS-2-M
M3X12CS
M3X12CS
M3X22CS
M3X22CS
Cø3Xø8X12.5
M3ナイロンナット
M3 nylon nut
SWMレバー(R)
SWM lever (Right)
SWMレバー(L)
SWM lever (Left)
M3X14TS-2-M
M2.6X12TS-2
M3X26クロスメンバー
M3X26 cross member
ラジアスアームステ
ー
Radiusarmstay
Cø3Xø7X3.8S
19
19
30 クラスエンジン SWM ノーマルタイプ
30 class engine SWM normal type
50 クラスエンジン SWM プッシュプルタイプ
50 class engine SWM push-pull type
50 クラスエンジン SWM プッシュプルタイプ
50 class engine SWM push-pull type
30 クラスエンジン SWM ノーマルタイプ
30 class engine SWM normal type

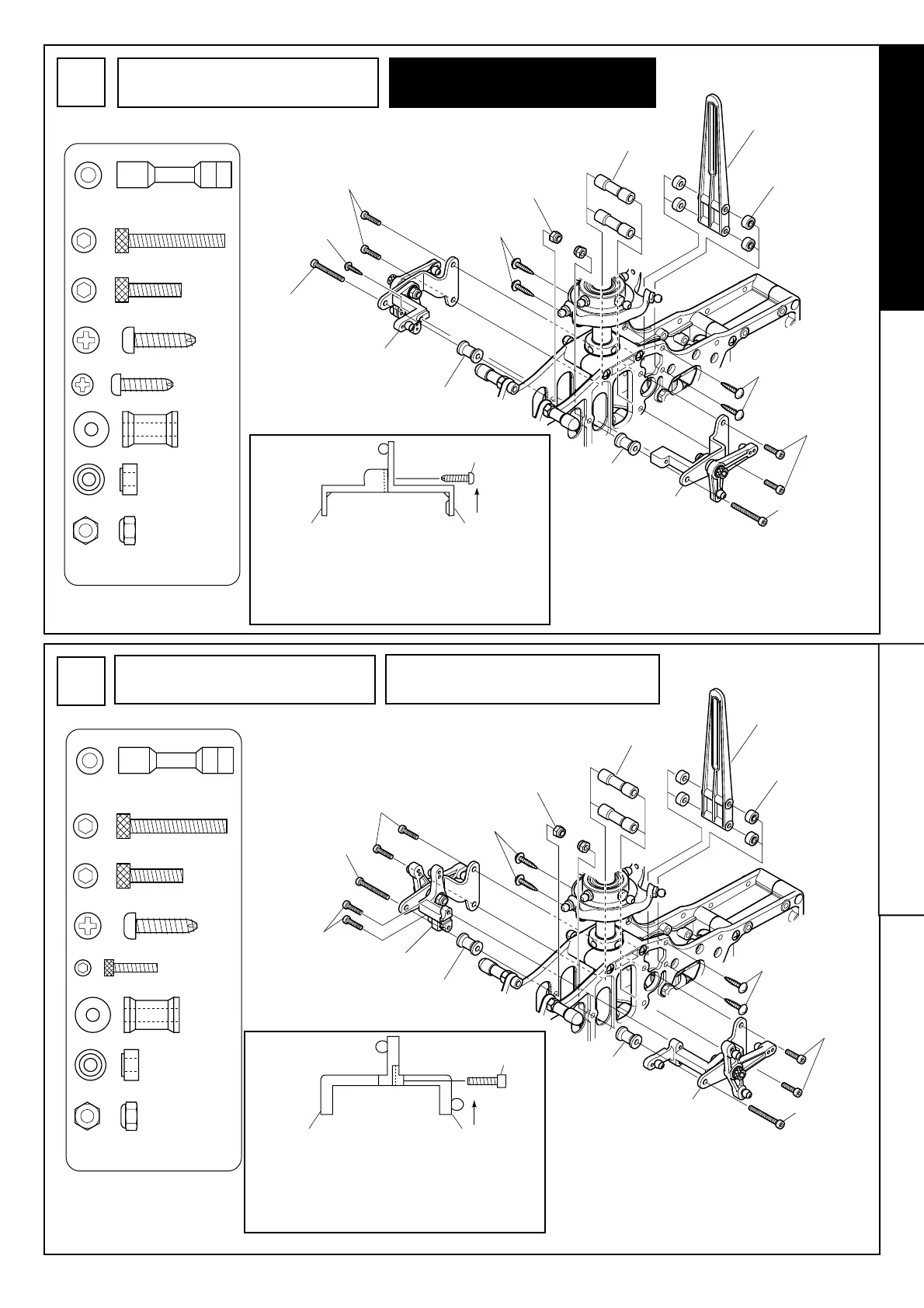

SWM レバーステーの取付
SWM lever stay installation
M3X26クロスメンバー ...... 2
M3X26 cross member
M3X22CS ............................. 2
M3X12CS ............................. 4
M3X14TS-2-M ..................... 4
M2.6X12TS-2 ....................... 1
Cø3Xø8X12.5 ....................... 2
Cø3Xø7X3.8S ...................... 4
M3ナイロンナット ............. 2
M3 nylon nut
エレベーターレバー (L) (R) をミゾで合わせ、
M2.6X12TSで締め付けます。
Align both the left and right elevator lever together with
the grooves and fasten with an M2.6X12TS.
M2.6X12TS-2
上から見た図
Top view
エレベーターレバー(R
)
Elevator lever (Right)
フロン
ト
Nose
エレベーターレバー(L)
Elevator lever (Left)
SWM レバーステーの取付
SWM lever stay installation
M3X26クロスメンバー ...... 2
M3X26 cross member
M3X22CS ............................. 2
M3X12CS ............................. 4
M3X14TS-2-M ..................... 4
M2X10CS ............................. 2
Cø3Xø8X12.5 ....................... 2
Cø3Xø7X3.8S ...................... 4
M3ナイロンナット ............. 2
M3 nylon nut
エレベーターレバー (L) (R) をミゾで合わせ、
M2X10CSで締め付けます。
Align both the left and right elevator lever together with
the grooves and fasten with an M2X10CS.
M2X10CS
上から見た図
Top view
エレベーターレバー(R
)
Elevator lever (Right)
エレベーターレバー(L)
Elevator lever (Left)
フロン
ト
Nose
