28
M3ナット
M3 nut
M3X32PH
テールブームパイプL=695
Tail boom pipe L=695
ラダーサーボマウント
Rudder servo mount
タイミングベルト
Timing belt
M3X12TS
M2.6X12TS-2
ラダーコントロールガイド
Rudder control guide
M3X32PH
160mm
200mm
200mm

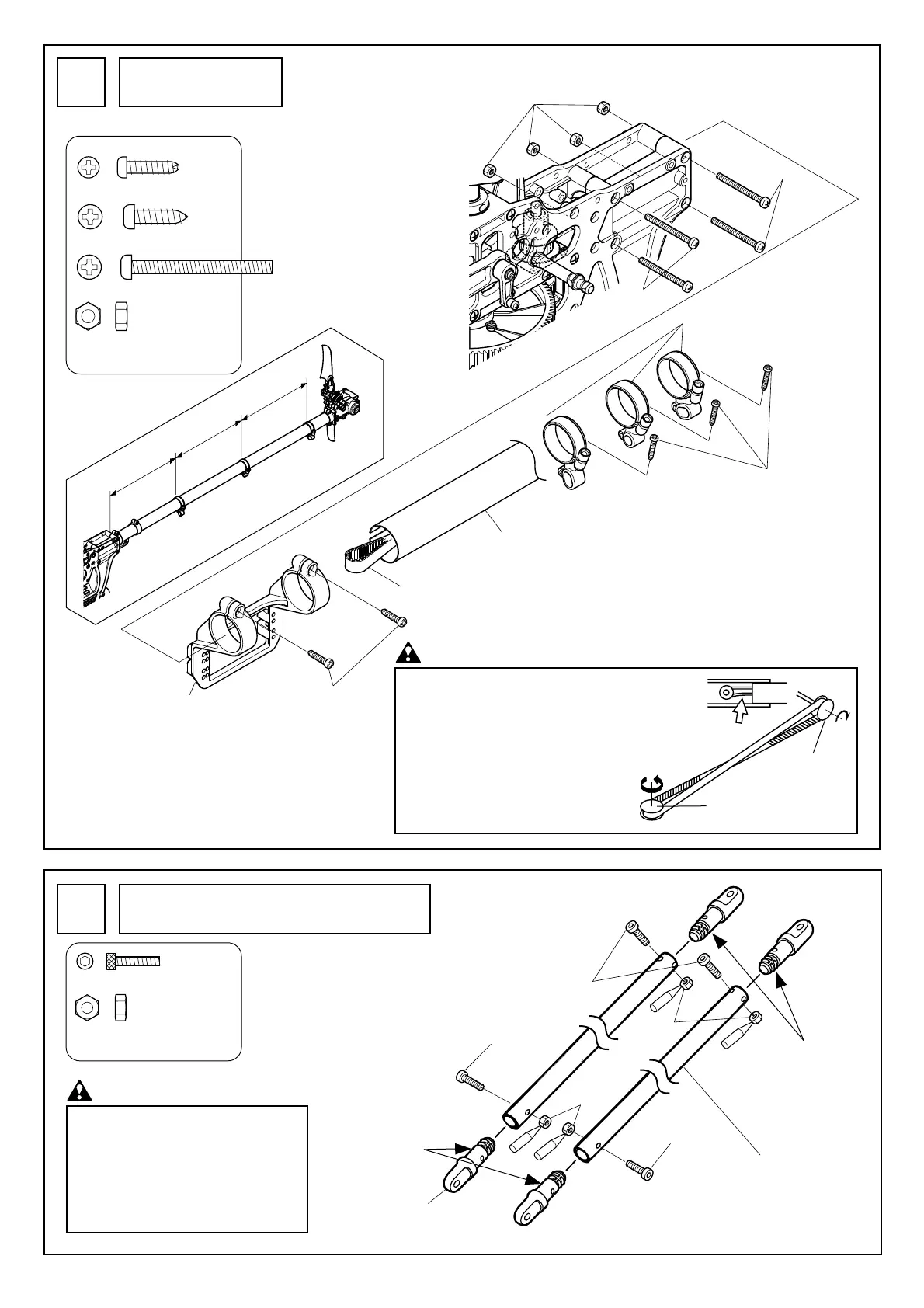

テール部の取付
Tail installation
25
注意 Caution
1. タイミングベルトは、ドライバー等で
軽く押して、接しない程度に張ります。
With the aid of a screwdriver, spread
the timing belt by pushing on it lightly
coming into contact with it as little
as possible.
2. ベルトの回転方向を確認します。
Check the belt’s rotational direction.
M2.6X12TS-2 ....................... 3
M3X12TS ............................. 2
M3X32PH............................. 4
M3ナット ............................. 4
M3 nut
テールプーリー
Tail pulley
タイミングプーリー
Timing pulley
テールブームブレース部の組立
Tail boom brace Assembly
26
M2.6X10CS .......................... 4
M2.6ナット .......................... 4
M2.6 nut
エポキシ接着剤
Epoxy adhesive
エポキシ接着剤
Epoxy adhesive
M2.6X10CS
M2.6X10CS
M2.6X10CS
テールブームブレース
Tail boom brace
テールブームブレースターミナル
Tail boom brace terminal
M2.6 ナット
M2.6 nut
M2.6 ナット
M2.6 nut
ロック
Lock
ロック
Lock
ロック
Lock
ロック
Lock
注意 Caution
テールブームブレースターミナルは必ず
エポキシ接着剤で接着してください。接
着しない場合、振動の原因になる場合が
あります。
Attach the tail boom brace terminal with
epoxy adhesive. Not doing so may
result in vibrations.
To Next Page
