Hirobo Shuttle Sceadu Evolution - Tail Pitch Plate Assembly

26

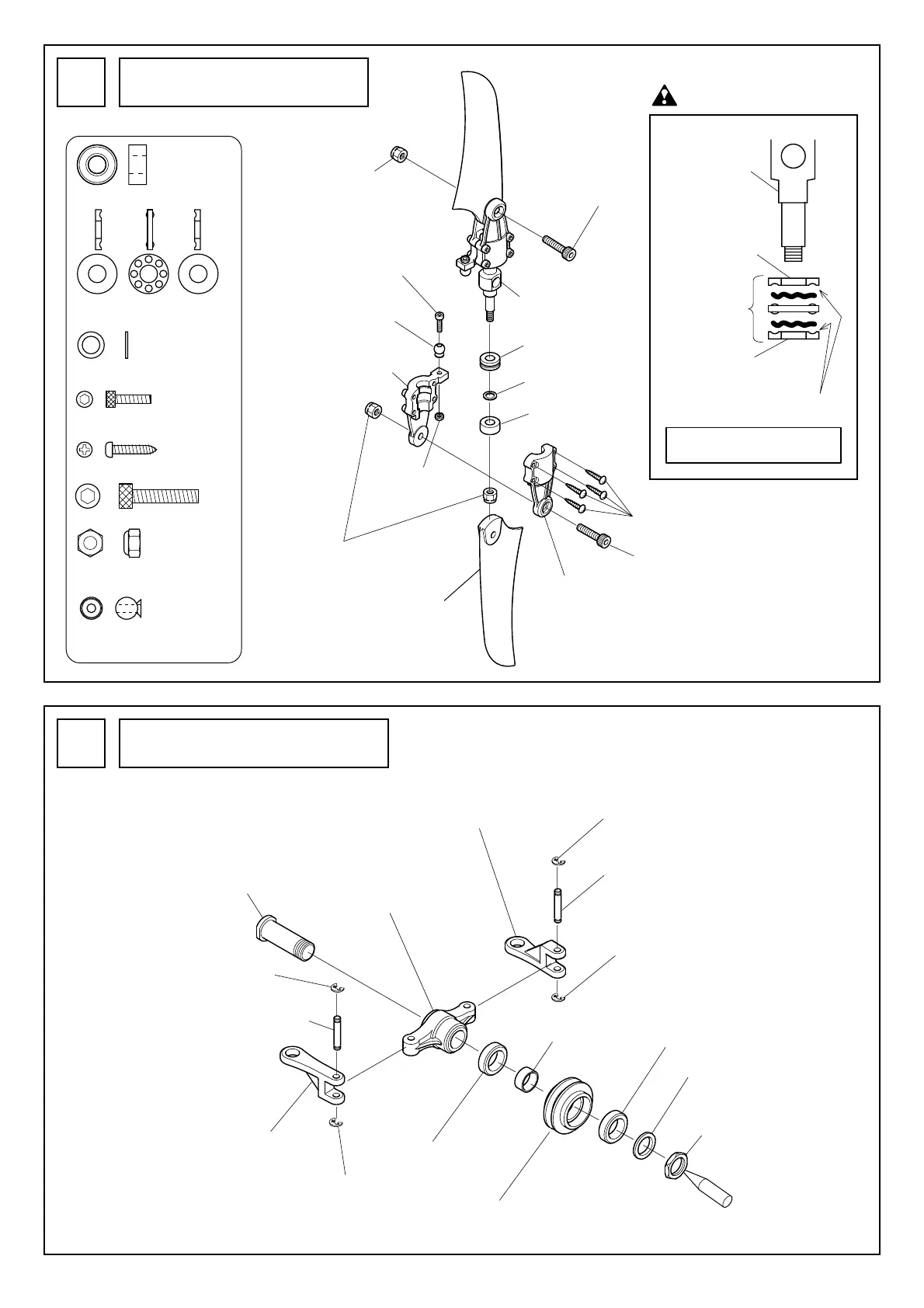

テールハウジング部の組立
Tail housing assembly
21
Brg.ø4Xø9X4 ....................... 2
Brg.ø4Xø9スラスト ............ 2
Bearing ø4Xø9 thrust
FWø4Xø6X0.5T ................... 2
M2X8CS ............................... 2
M2X10TS ............................. 8
M3X15CS ............................. 2
M3ナイロンナット ............. 4
M3 nylon nut
EX ø5ボール（台付）............ 2
EX ø5 ball (with stand)
テールピッチプレートの組立
Tail pitch plate assembly
22
テールブレードホルダー（A）
Tail blade holder （A）
テールブレードホルダー（B）
Tail blade holder （B）
テールハウジング
Tail housing
Brg. ø4Xø9スラスト
Bearing. ø4Xø9 thrust
M3X15CS
M2X8CS
M3X15CS
Brg. ø4Xø9X4ZZ
M3 ナイロンナット
M3 nylon nut
M2 ナット
M2 nut
M3 ナイロンナット
M3 nylon nut
FW ø4Xø6X0.5T
テールブレードL=87
Tail blade L=87
EX ø5 ボール(台付)
EX ø5 ball(with stand)
M2X10TS-2M
FW ø6Xø8X0.3T
M6ナット(薄型)
M6 nut (thin type)
W型テールピッチプレートボス
W-type tail pitch plate boss
Brg. ø6Xø10X3ZZ
Brg. ø6Xø10X3ZZ
C ø6Xø7X3
Eリングø1.5
E-ring ø1.5
スライド軸
Slide shaft
テールピッチリンク
Tail pitch link
テールピッチプレート
Tail pitch plate
テールピッチリンク
Tail pitch link
Eリングø1.5
E-ring ø1.5
Eリングø1.5
E-ring ø1.5
Eリングø1.5
E-ring ø1.5
ミゾ付き平行ピンø2X11.6
Grooved parallel pin ø2X11.6
ミゾ付き平行ピンø2X11.6
Grooved parallel pin ø2X11.6
ロック
テールピッチプレートAssy工場組立済
Tail pitch plate Assembly (pre-assembled at the factory)
Brg. ø4Xø9
スラスト
Bearing ø4Xø9
thrust
内径の大きい方
Larger inner diameter
テールハウジング
Tail housing
内径の小さい方
Smaller inner diameter
ミゾが内側
Grooves are on the inside
必ずグリスを塗ってください。

Make sure to apply grease.
注意 Caution
