Hirobo Shuttle Sceadu Evolution - Blade Holder Assembly; Yoke and Blade Holder Assembly

17

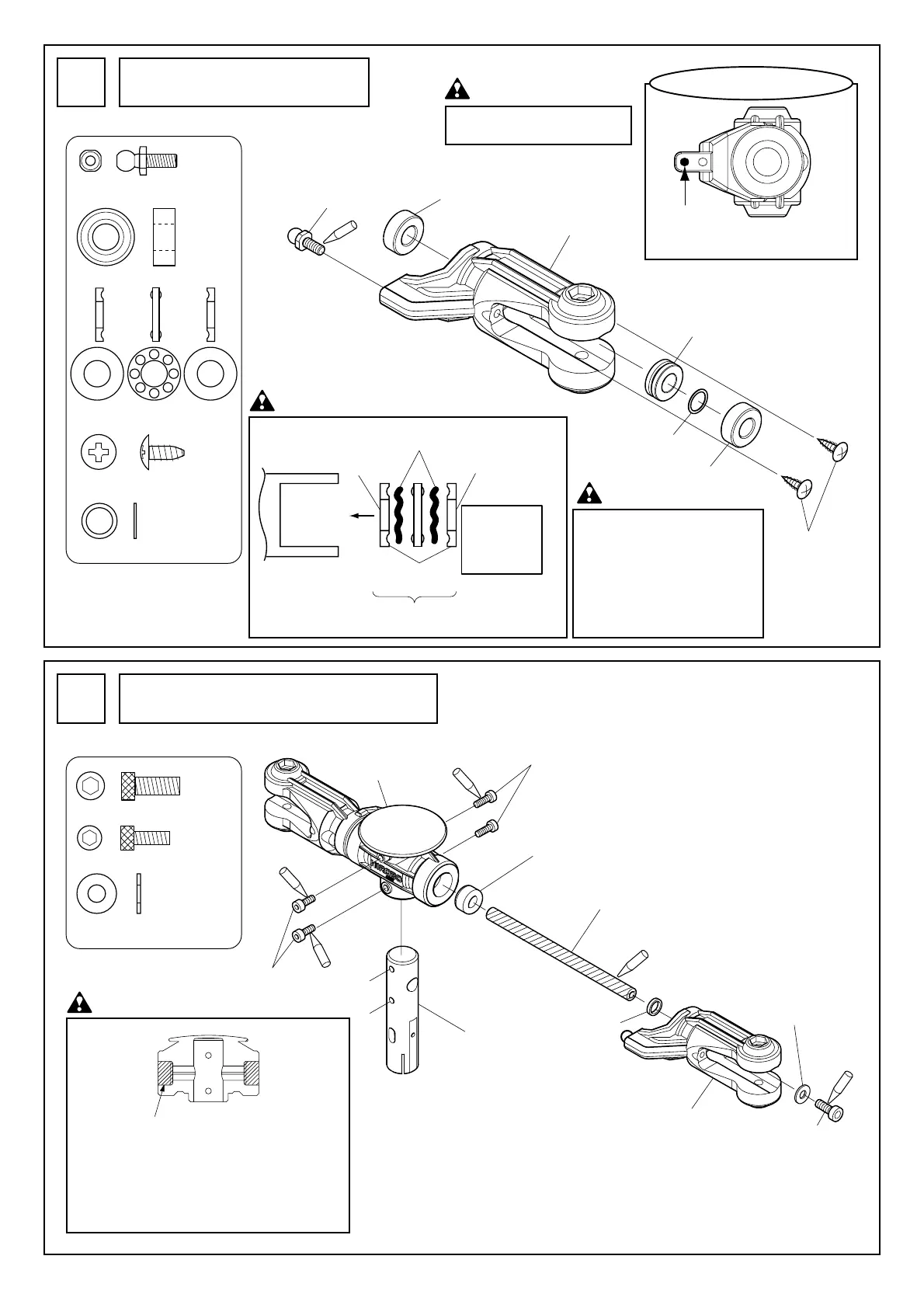

ブレードホルダーの組立
Blade holder assembly
11
ピボットボルトø5X4XM3X7.. 2
Pivot bolt ø5X4XM3X7
Brg.ø6Xø13X5ZZ................. 4
Brg.ø6X12スラスト ............ 2
Bearing ø6X12 thrust
M3X8TSトラス ................... 4
M3X8TS truss
FWø6Xø8X0.5T ................... 2
注意 Caution
ヨーク/ブレードホルダー部の組立
Yoke and blade holder assembly
12
M4X10CS ............................. 2
M3X8CS ............................... 4
FWø4Xø9X0.8T ................... 2
注意 Caution
ダンパーゴムがヨークから出っ張らないように
少量のオイルをつけて、しっかりと押し込みま
す。
Apply a small amount of oil to the damper rubber
and completely push it in so as to prevent it from
protruding from the yoke.
ブレードホルダー
Blade holder
ピボットボルト ø5X4XM3X7
Pivot bolt ø5X4XM3X7
Brg. ø6Xø13X5ZZ
Brg. ø6Xø12スラスト
Bearing. ø6Xø12 thrust
M3X8TSトラス

M3X8TS truss
FW ø6Xø8X0.5T
Brg. ø6Xø13X5ZZ
ロ
ック
Lock
Brg. ø6Xø12 スラスト
Bearing ø6Xø12 thrust
ブレードホルダー
Blade holder
内径の大きい方
Larger inner diameter
内径の小さい方
Smaller inner diameter
ミゾが内側
Grooves are on the inside
グリス
Grease
必ずグリスを
塗ってくださ
い。
Make sure to
apply grease.
ブレードホルダー
Blade holder
スピンドル
Spindle
FW ø4Xø9X0.8T
C ø6Xø8X1.5
M4X10CS
M3X8CS
M3X8CS
オ
イ
ル

ロ
ッ
ク
ロ
ック
ロ
ッ
ク
ヨーク
Yoke
センターハブ
Center hub
ダンパーゴム
Damper rubber
ロ
ッ
ク
Lock
Lock
Lock
O
il
Lock
2 コ組立ます。
Two must be assembled.
注意 Caution
外側の穴を使用します。
Use the outer hole.
チエック Check
M3X8TS トラスを締めすぎる
と、ベアリングの回転がスムー
ズでなくなります。締めすぎな
いように注意してください。
Over fastening the M3X8TS
trusses will prevent the
bearings from rotating
smoothly. Do not over fasten.
注意 Caution
