Hirobo Shuttle Sceadu Evolution - Rotor Head Linkage

36
ミキシングアームロッド
Mixing arm rod
SWMエレベーターレバー
/スワッシュロッド
SWM elevator lever
/swash rod
SWMエルロンレバー

/スワッシュロッド
SWM aileron lever
/swash rod
SWMエルロンレバー
/スワッシュロッド
SWM aileron lever/swash rod
ピッチロッド
Pitch rod
ミキシングアームロ
ッ
Mixing arm rod
ピッチロッド
Pitch rod
ロッドエンド .................... 12
Rod end
ロッドエンドM2X12.5 ....... 2
Rod end M2X12.5

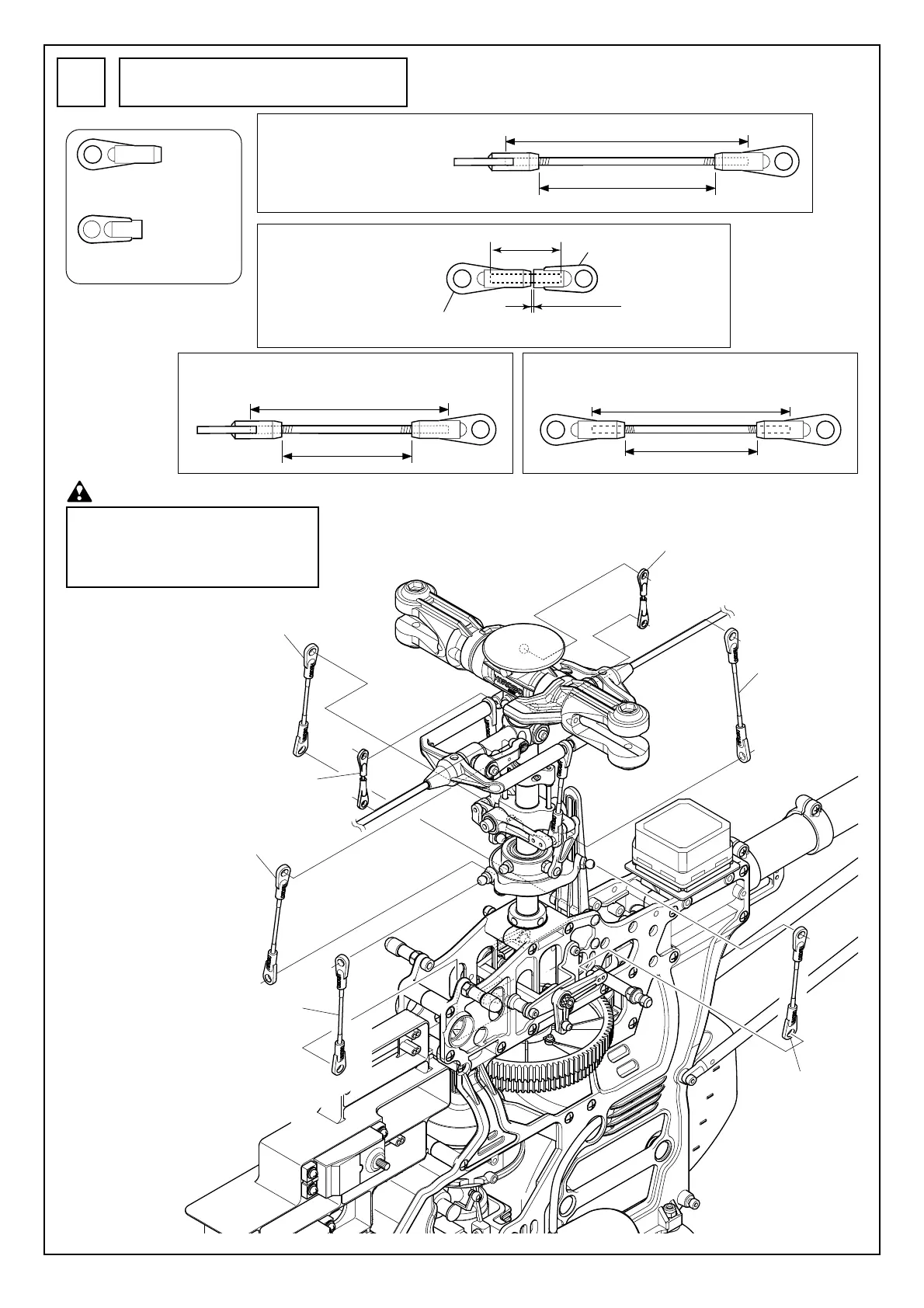

ローターヘッド部のリンケージ
Rotorheadlinkage
33
注意 Caution
ブレード取付後、実際にピッチを測って再
調整を行います。
After installing the blade, measure the
pitch and readjust.
ミキシングアームロッド (2set)
Mixing arm rod (2 sets)
55mm
約40mm Approx. 40mm
16mm
ロッドエンドM2X12.5
Rod end M2X12.5
ロッドエンド
Rod end
約0.5mm
Approx.0.5mm
ピッチロッド(2 セット)
Pitch rod (2sets)
SWM エルロンレバー / スワッシュロッド (2set)
SWM aileron lever/swash rod (2 sets)
SWM エレベーターレバー / スワッシュロッド
SWM elevator lever/swash rod
45mm
約30mm
Approx. 30mm
45mm
約30mm
Approx. 30mm
