19
Quick-dry adhesive
ZAP A GAP CA+
キャップ
Cap
ø3ウエイト(組立済)
ø3 weight (pre-assembled)
スタビライザーバー
Stabilizer bar
スタビストッパー
Stabilizer stopper
スタビブレード
Stabilizer blade
M3X3SS
M3X3SS
ø4ウエイト(組立済)
ø4 weight (pre-assembled)
接着
Adhere
A=B
B
A
ロ
ッ
ク
ロ
ッ
ク

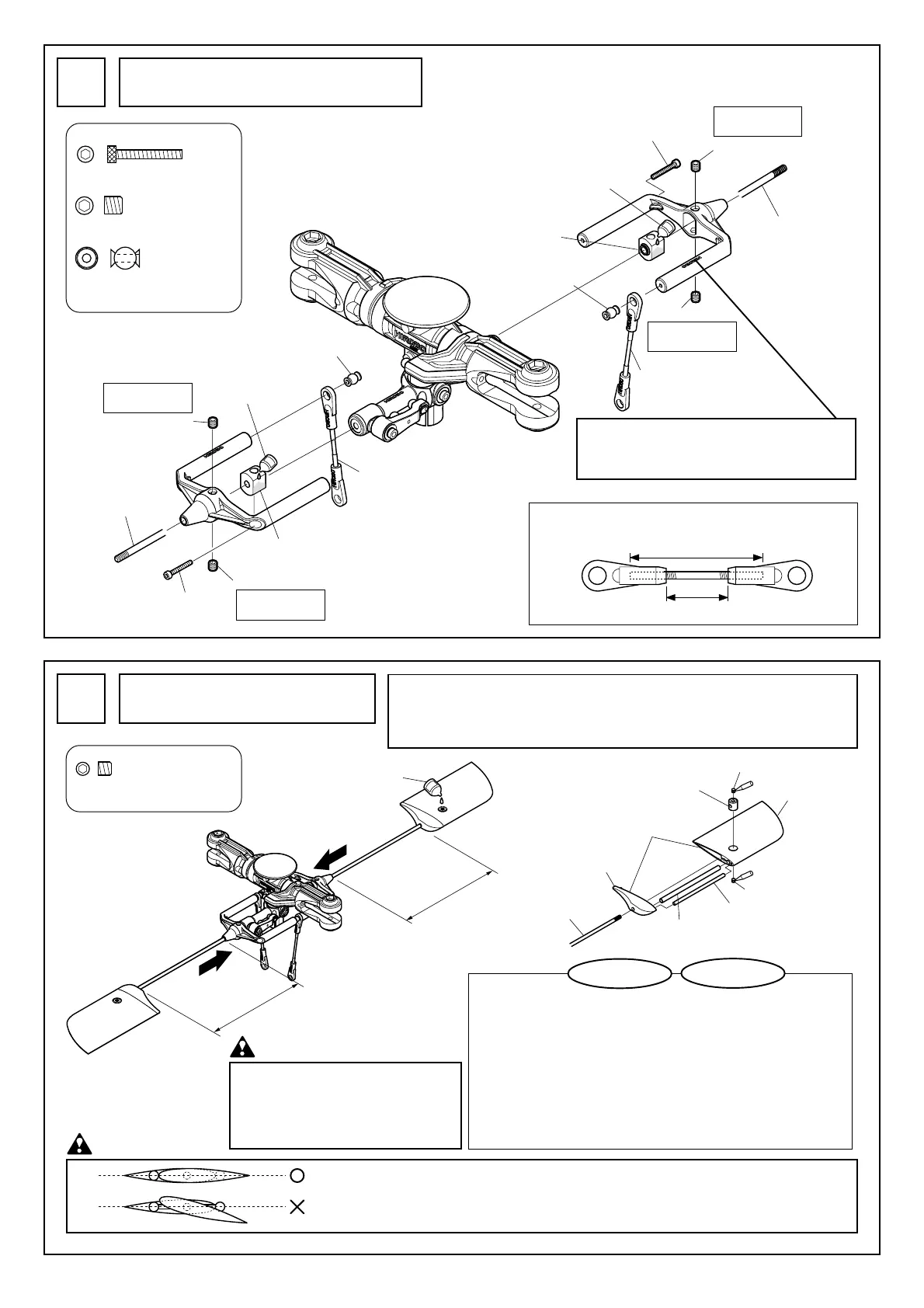

スタビアーム部の組立
Stabilizer control arm assembly
14
スタビブレード部の組立
Stabilizer blade assembly
15
M3X3SS ............................... 4
注意 Caution
スタビライザーブレードとスタビライザーコントロールアームは平行であること。
The stabilizer blade and the stabilizer control arm must be parallel.
注意 Caution
スタビライザーブレードのバランスを
取り、軽い方にテープなどを巻いて調
整してください。
Balance the stabilizer blade and apply
tape on the lighter side to adjust.
スタビコントロールロッド
Stabilizer control rod
スタビコントロールロッド
Stabilizer control rod
スタビライザーバー
Stabilizer bar
スタビライザーバー
Stabilizer bar
M2X15CS
M2X15CS
仮止め
Set temporarily
仮止め
Set temporarily
M4X4SS
M4X4SS
スタビバーストッパー
Stabilizer bar stopper
スタビバーストッパー
Stabilizer bar stopper
ø5ボール(台付)2
ø5 ball (with stand) 2
ø5ボール(台付)2
ø5 ball (with stand) 2
仮止め
Set temporarily
仮止め
Set temporarily
M4X4SS
M4X4SS
瞬間接着剤
Quick-dry adhesive
ZAP A GAP CA+
瞬間接着剤
Quick-dry adhesive
ZAP A GAP CA+
M2X15CS ............................. 2
M4X4SS ............................... 4
ø5ボール（台付）2 ............... 2
ø5 ball (with stand) 2
スタビコントロールロッド (2set)
Stabilizer control rod
30mm
約14mm Approx. 14mm
スタビコントロールアームとシーソーの間にガタが出ないよう、スタビコントロー
ルアームを矢印の方向に押さえながら仮止めしてある M4X4SS を締めて下さい。
To ensure that there is no play between the stabilizer control arm and seesaw, tighten the
M4X4SS while pressing the stabilizer control arm in the direction of the arrow.
Advice
アドバイス
ウェイトは取り外しが可能です。
飛行内容によってお好みの設定をしてください。
フライト後はø3ウェイトが抜けにくくなる場合があります。無理に抜
こうとするとちぎれてバランスがとれなくなる恐れがありますので、
ø4 ウェイトで調整してください。
It is possible to remove the weight and set it depending on the desired flight
characteristics.
After a flight, there may be a case that the ø3 weight will be difficult to
detouch. If it is forced to detouch, it will be broken and cannot keep the
balance. Therefore, adjust it with ø4 weight.
ロゴが上に見えるように組立てください。
Assemble in a way as to be able to see the
logo on the top.
To Next Page
