Hirobo Shuttle Sceadu Evolution - Rudder Linkage

44
サーボに付属のネジ
Screw included with the servo
ラダーコントロールロッド L=642
Rudder control rod L=642
ロッドエン
ド
Rod end
ロッドエンド
Rod end
テールブームパイプL=695
Tail boom pipe L=695

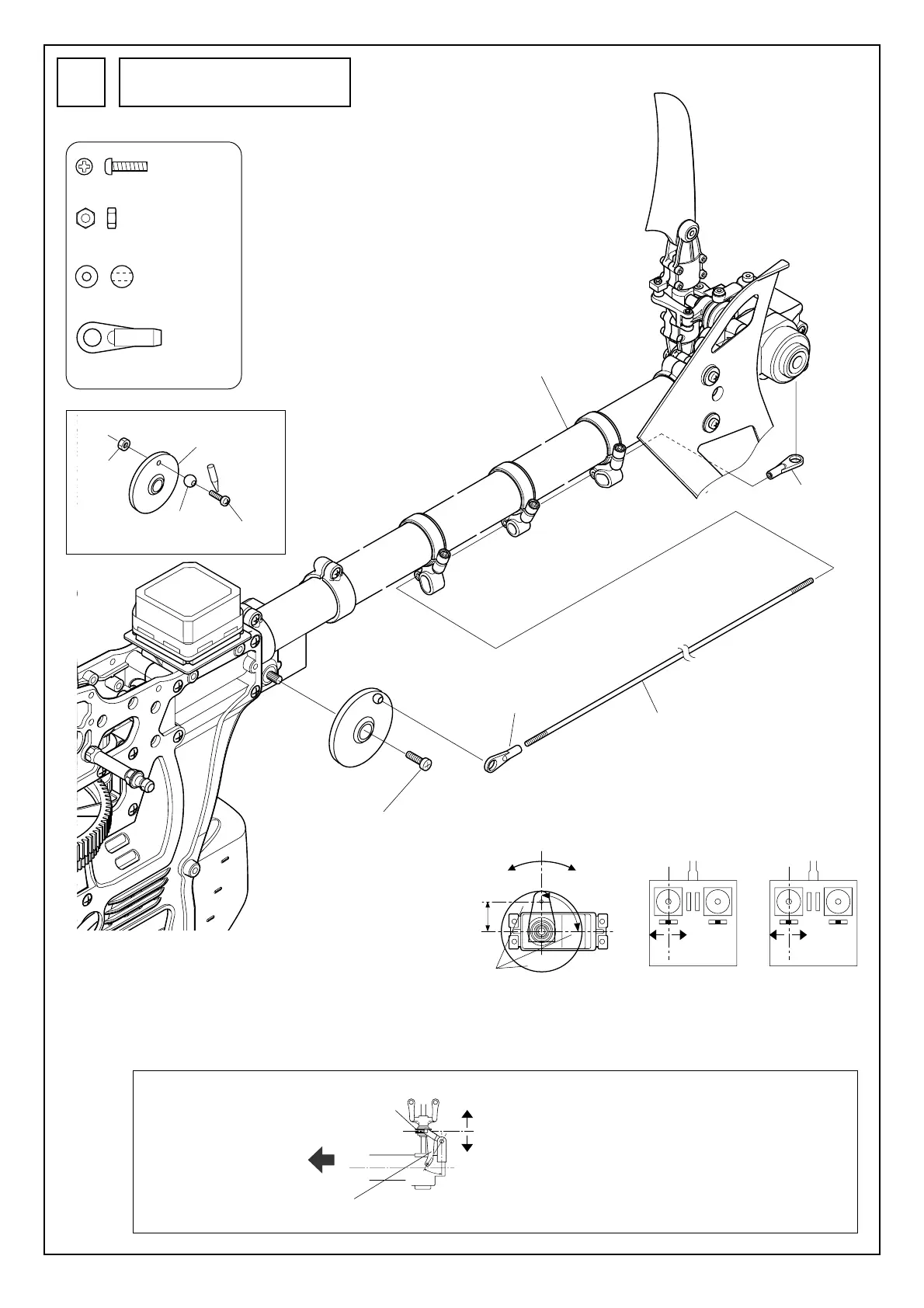

ラダーのリンケージ
Rudder linkage
38
テールブームパイプに対して3°〜5°の位置（初期設定）
Positioned at 3° to 5° to the tail boom pipe (initial setting)
M2X8PH............................... 1
M2ナット ............................. 1
M2 nut
ø5ボール .............................. 1
ø5 ball
ロッドエンド ...................... 2
Rod end
サーボホーン:ニュートラル
Servo horn: neutral
送信機
スティック、トリム:ニュートラル
Transmitter
stick/trim: neutral
ホバリングの回転数によって変化しますので、フライ
トをして調整します。
Because it changes depending on the number of rotations when
hovering, first fly the unit and then make adjustments.
17mm
90゜
カット
Cut
中立
Neutral
右
Right
左
Left
モードI
Mode I
モードII
Mode II
中立
Neutral
左
Left
右
Right
中立
Neutral
左
Left
右
Right
機首方向
Direction of the nose of the unit
上から見た図
Top view illustration
3゜
テールピッチレバー
Tail pitch lever
テールピッチプレート
Tail pitch plate
〜5゜
中立
Neutral
右
Right
左
Left
M2X8PH
サーボホーン
Servo horn
ø5ボール
ø5 ball
M2ナット
M2 nut
ロック
Lock
