Hirobo Shuttle Sceadu Evolution - SWM Linkage -3

41
36
36
30 クラスエンジン SWM ノーマルタイプ
30 class engine SWM normal type
50 クラスエンジン SWM プッシュプルタイプ
50 class engine SWM push-pull type
30 クラスエンジン SWM ノーマルタイプ
30 class engine SWM normal type
50 クラスエンジン SWM プッシュプルタイプ
50 class engine SWM push-pull type

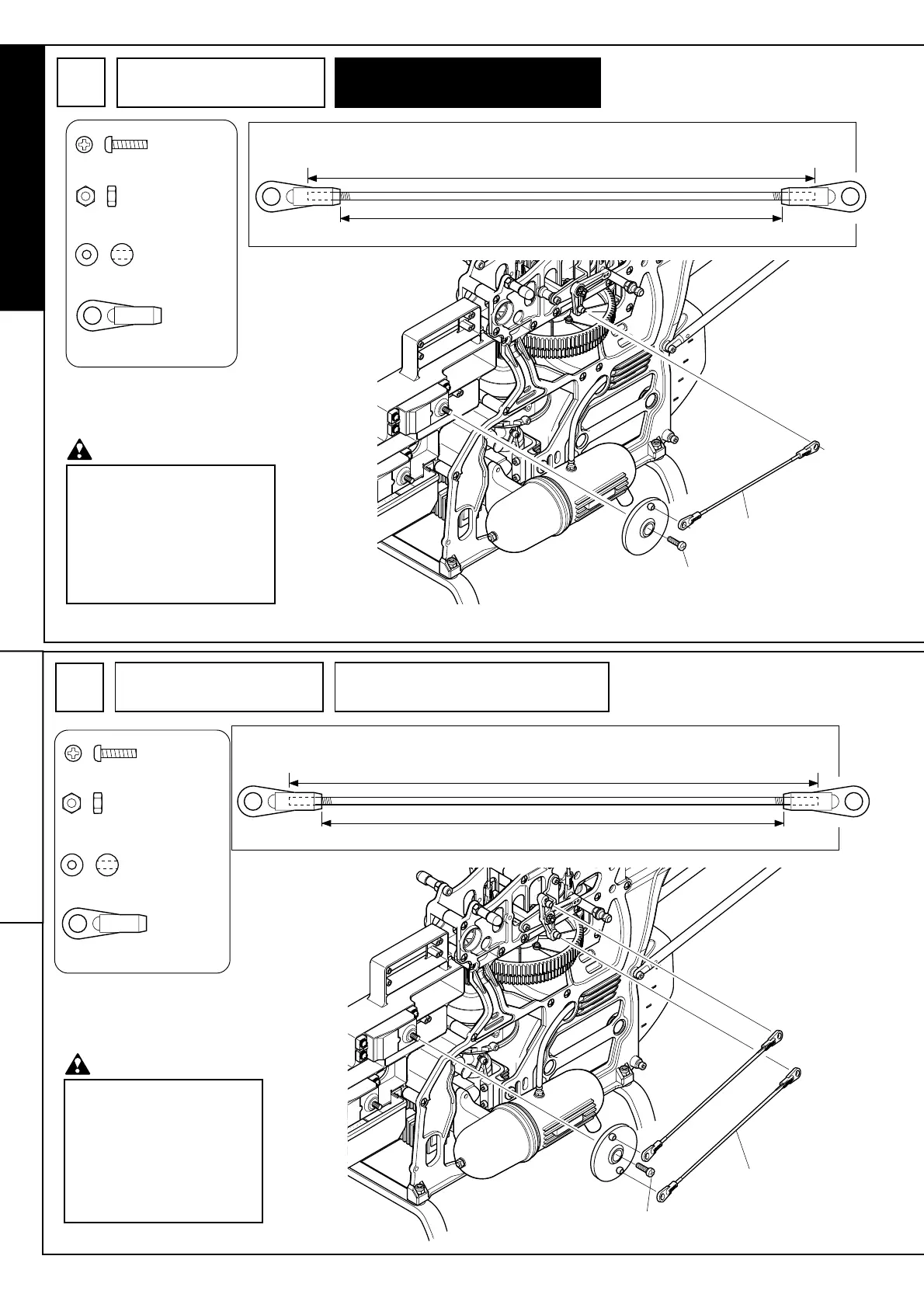

SWM のリンケージ -3
SWM linkage -3
SWM エルロンレバーロッドL
SWM aileron lever rod L
M2X8PH............................... 1
M2ナット ............................. 1
M2 nut
ø5ボール .............................. 1
ø5 ball
ロッドエンド ...................... 2
Rod end
注意 Caution
使用するサーボによって、ロッ
ドの長さは多少変わりますので、
サーボに合わせて微調整を行っ
てください。
The lengths of the rods vary to
some degree depending on the
servos used. Fine-tune
accordingly.
115mm
約100.5mm Approx.100.5mm
SWM エルロンレバーロッドL(2set)
SWM aileron lever rod L (2sets)
注意 Caution
使用するサーボによって、ロッ
ドの長さは多少変わりますので、
サーボに合わせて微調整を行っ
てください。
The lengths of the rods vary to
some degree depending on the
servos used. Fine-tune
accordingly.
120mm
約105mm Approx.105mm
SWM のリンケージ -3
SWM linkage -3
M2X8PH............................... 2
M2ナット ............................. 2
M2 nut
ø5ボール .............................. 2
ø5 ball
ロッドエンド ...................... 4
Rod end
サーボに付属のネジ
Screw included with the servo
SWMエルロンレバーロッドL
SWMaileronleverrodL
サーボに付属のネジ
Screw included with the servo
SWMエルロンレバーロッド
L
SWMaileronleverrodL
