42

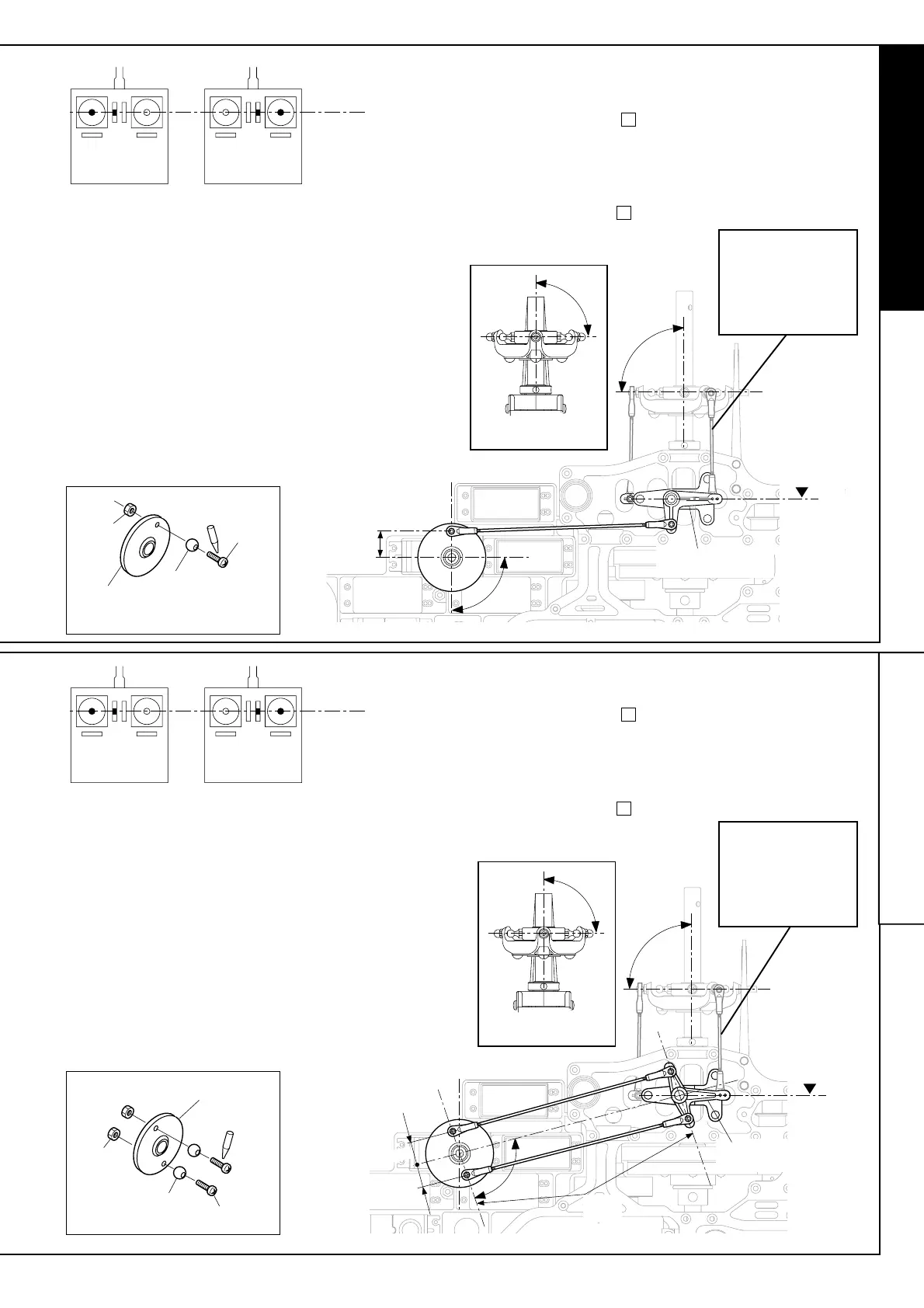

30 クラスエンジン SWM ノーマルタイプ
30 class engine SWM normal type
送信機のスティックの位置
Positioning of the transmitter stick
ロック
M2X8PH
サーボホーン
Servo horn
ø5ボール
ø5 ball
M2ナット
M2 nut
Lock
・送信機のエルロン、エレベーター、スロットルの各ス
ティック、およびトリムがニュートラルの時、右図のよう
に、ボールの位置が垂直になるようにサーボホーンを取り
付け、SWM エルロンレバー L が水平になるように、ロッ
ドの調整をしてください。
- With the transmitter’s aileron, elevator, and throttle sticks as well
as the trim in neutral, install the servo horn so as to position the
balls perpendicular and adjust the rods so as to make the SWM
aileron lever L horizontal as shown in the illustration on the right.
・ SWMエルロンレバーロッド L を取付調整後、機体を横から見
て、スワッシュプレートがマストに対して直角であることを確
認してください。
・ 傾いている場合は
33
で取り付けた SWM エルロンレバー / ス
ワッシュロッドの長さを調節し、直角にしてください。
- After having conducted installation adjustments on the SWM aileron
lever rod L, looking at the unit from the side, make sure the swash
plate and the mast are perpendicular to each other.
- When inclined, adjust the length of the SWM aileron lever/swash rod
installed in section
33
and set it perpendicular.
スワッシュプレート
が直角になるように
長さを調節する。
Adjust the length so
that the swash plate
is perpendicular.
送信機のスティックの位置
Positioning of the transmitter stick
・送信機のエルロン、エレベーター、スロットルの各ス
ティック、およびトリムがニュートラルの時、右図のよう
に、SWM エルロンレバー L が水平のときにサーボホーン
とSWM エルロンレバーLのボール位置が平行になるよう
に、ロッドの調整をしてください。
- With the transmitter’s aileron, elevator, and throttle sticks as well
as the trim in neutral, refer to the diagram in the right and adjust
the rod so that the servo horn and SWM aileron lever L ball
positions are aligned in parallel when the SWM aileron lever L is
horizontal.
・ SWMエルロンレバーロッド L を取付調整後、機体を横から見
て、スワッシュプレートがマストに対して直角であることを確
認してください。
・ 傾いている場合は
33
で取り付けた SWM エルロンレバー / ス
ワッシュロッドの長さを調節し、直角にしてください。
- After having conducted installation adjustments on the SWM aileron
lever rod L, looking at the unit from the side, make sure the swash
plate and the mast are perpendicular to each other.
- When inclined, adjust the length of the SWM aileron lever/swash rod
installed in section
33
and set it perpendicular.
スワッシュプレート
が直角になるように
長さを調節する。
Adjust the length so
that the swash plate
is perpendicular.
モード I
Mode I
モード II
Mode II
中立
Neutral
モード I
Mode I
モード II
Mode II
中立
Neutral
正面から見た図
Front view illustration
90
˚
90
˚
水平
Horizontal
90
˚
12.5mm
SWMエルロンレバーL
SWM aileron lever L
ロック
サーボホーン
Servo horn
M2ナット
M2 nut
M2X8PH
Lock
ø5ボール
ø5 ball
正面から見た図
Front view illustration
90
˚
水平
Horizontal
90
˚
90
˚
12.5mm
12.5mm
平行
Parallel
SWMエルロンレバーL
SWM aileron lever L
50 クラスエンジン SWM プッシュプルタイプ
50 class engine SWM push-pull type
