Hirobo Shuttle Sceadu Evolution - Page 23

22

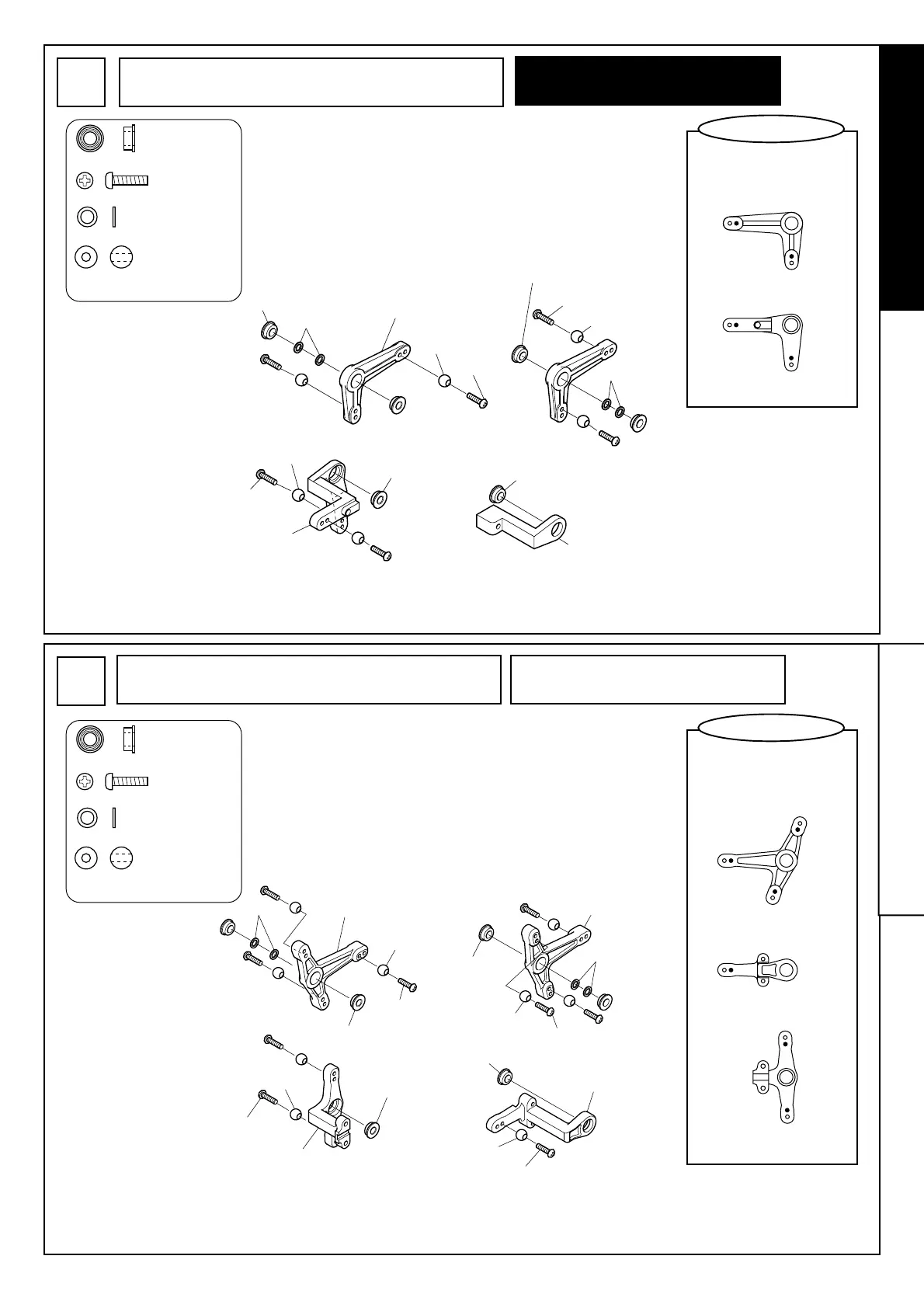

エレベーターレバー・エルロンレバーの組立
Elevator lever / aileron lever assembly
17
Brg.ø3Xø6X2.5FZZ ............. 6
M2X8PH............................... 6
FWø3Xø4.5X0.5T ................ 4
ø5ボール .............................. 6
ø5 ball
Brg. ø3Xø6X2.5FZZ
Brg. ø3Xø6X2.5FZZ
Brg. ø3Xø6X2.5FZZ
Brg. ø3Xø6X2.5FZZ
M2X8PH
M2X8PH
M2X8PH
FWø3X4.5X0.5T
(R側)
Right side
(L側)
Left side
FWø3X4.5X0.5T
ø5ボール
ø5 ball
ø5ボール
ø5 ball
SWMエルロンレバー
SWM aileron lever
SWMエレベーターレバー (L)
SWM elevator lever (Left)
SWMエレベーターレバー (R)
SWM elevator lever (Right)
ø5ボール
ø5 ball
チェック Check
ø5 ボールは各レバーの内側
へ取り付けます。
The ø5 ball is installed to the
inner side of each lever.
SWMエルロンレバー
SWM aileron lever
SWMエレベーターレバー(R)
SWM elevator lever (Right)
30 クラスエンジン SWM ノーマルタイプ
30 class engine SWM normal type
30 クラスエンジン SWM ノーマルタイプ
30 class engine SWM normal type
17
50 クラスエンジン SWM プッシュプルタイプ
50 class engine SWM push-pull type
50 クラスエンジン SWM プッシュプルタイプ
50 class engine SWM push-pull type
エレベーターレバー・エルロンレバーの組立
Elevator lever / aileron lever assembly
M2X8PH
ø5ボール
ø5 ball
Brg. ø3Xø6X2.5FZZ
Brg. ø3Xø6X2.5FZZ
FWø3X4.5X0.5T
FWø3X4.5X0.5T
Brg. ø3Xø6X2.5FZZ
M2X8PH
ø5ボール
ø5 ball
SWMエレベーターレバー (L)
SWM elevator lever (Left)
M2X8PH
ø5ボール
ø5 ball
(R側)
Right side
(L側)
Left side
SWMエルロンレバー (R)
SWM aileron lever (Right)
SWMエルロンレバー (L)
SWM aileron lever (Left)
Brg. ø3Xø6X2.5FZZ
SWMエレベーターレバー (R)
SWM elevator lever (Right)
M2X8PH
ø5ボール
ø5 ball
Brg.ø3Xø6X2.5FZZ ............. 6
M2X8PH............................... 9
FWø3Xø4.5X0.5T ................ 4
ø5ボール .............................. 9
ø5 ball
チェック Check
ø5 ボールは各レバーの内側
へ取り付けます。
The ø5 ball is installed to the
inner side of each lever.
SWMエルロンレバー
SWM aileron lever
SWMエレベーターレバー(R)
SWM elevator lever (Right)
SWMエレベーターレバー(L)
SWM elevator lever (Left)
