Calibration and Testing DBV® Series DBV-400 Banknote Validator Section 6
DIP Switch Test
Perform the following steps to begin the DIP
Switch Test:
1. Launch the Main Screen (refer to “Performance
Test Preparation” on page 6-10).
2. Click the “Performance Test” Pull-down Menu
(Figure 6-57 a), and select a desired performance
test item. (Refer to “Performance Test Items
Using a PC and Test Menu Selections” on page 6-
10 for a test item to select.)
3. Click the “
Start” Screen Button (Figure
6-58 a) to begin the test.
4. Set each DIP Switch to
ON and OFF.
5. Confirm that the DIP Switches are performing
normally. The Sensor detection condition indi-
cates “
ON” or “OFF” in the DIP Switch Box area
on the PC.
6. Click the “
Stop” Screen Button (Figure
6-59 a) to end the test.
Bezel LED Test
Perform the following steps to begin the LED Test:
1. Launch the Main Screen (refer to “Performance
Test Preparation” on page 6-10).
2. Click the “Performance Test” Pull-down Menu
(Figure 6-60 a), and select “LED_TEST”.
3. Click the “
Start” Screen Button (Figure
6-61 a) to begin the test.
4. Confirm that the Bezel LED cycles between the
primary colors (Red, Green, Blue, Yellow,
Magenta, Cyan, White, and Extinguished). The
LED flash sequence repeats.
5. Click the “
Stop” Screen Button (Figure
6-62 a) to end the test.

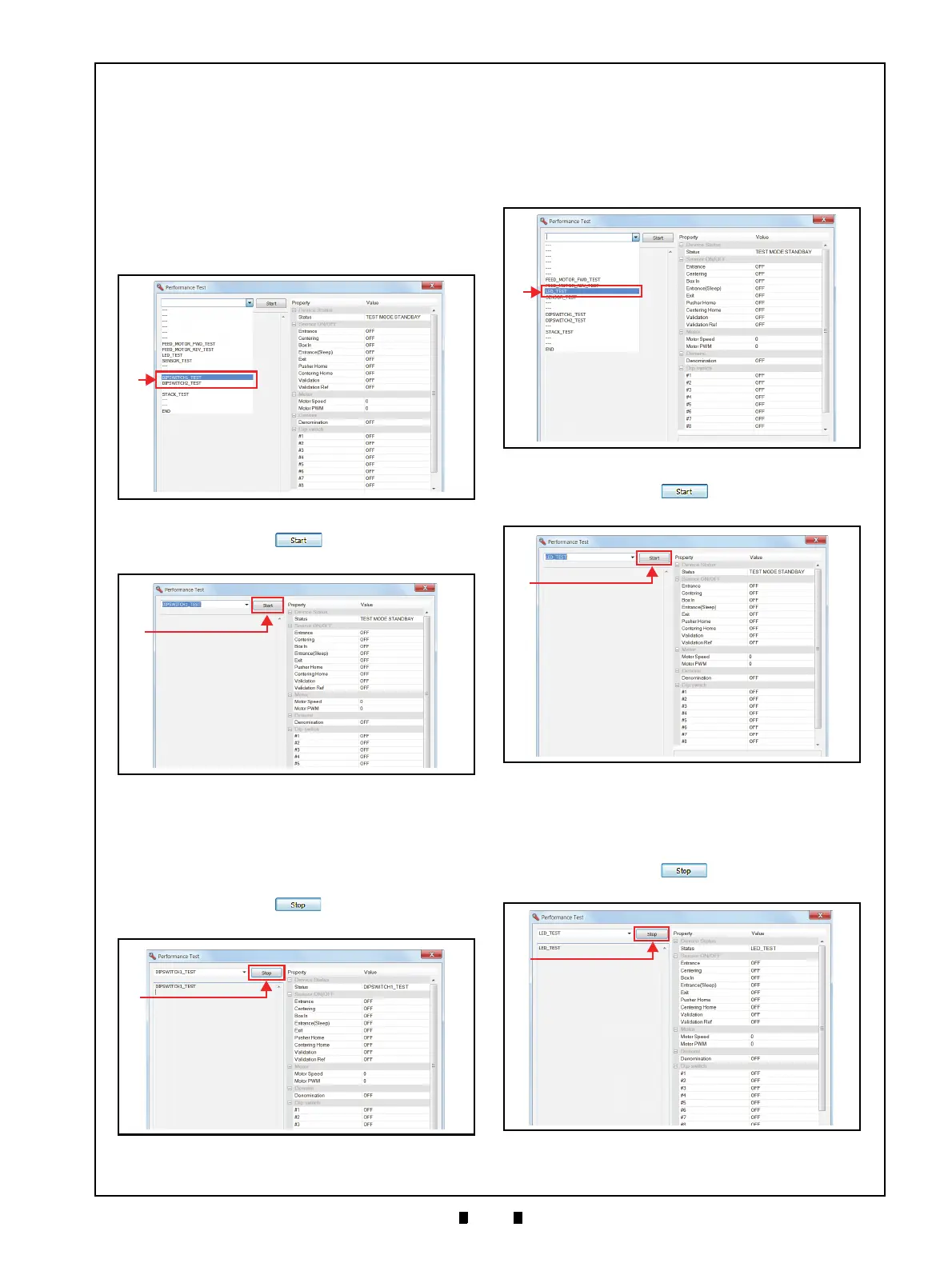

Figure 6-57 DIP Switch Block Test Selections
Figure 6-57 DIP Switch Block Test Selections
Figure 6-58
DIP Switch Block Test Screen 1
Figure 6-58 DIP Switch Block Test Sc re en 1
Figure 6-59 DIP Switch Block Test Screen 2
Figure 6-59 DIP Switch Block Test Sc re en 2
Figure 6-60 LED Test Selections
Figure 6-60 LED Test Selections
Figure 6-61 LED Test Screen 1
Figure 6-61 LED Test Screen 1
Figure 6-62 LED Test Screen 2
Figure 6-62 LED Test Screen 2
