4
PRÓBA TECHNICZNA I WPROWADZENIE DO
UŻYTKU
Próba techniczna oraz wprowadzenie do użytku są najważniejszymi etapami
podczas zakładania systemu automatyki, od których zależy zagwarantowanie
maksymalnego bezpieczeństwa. Próbę można również przeprowadzać
okresowo, w celu skontrolowania stanu urządzeń, z których składa się
automatyka.
Etapy te muszą zostać przeprowadzone przez wykwalikowany i doświadczony
personel, który musi wziąć na siebie obowiązek określenia, jakie próby należy
przeprowadzić, aby skontrolować rozwiązania zapobiegające możliwym
zagrożeniem oraz zgodność z wymaganiami stawianymi przez przepisy, normy i
rozporządzenia: w szczególności wymogi normy EN 12445, określającej metody
badań bram z napędem. Urządzenia dodatkowe muszą zostać poddane
specjalnej próbie, zarówno pod względem działania, jak i prawidłowego
współpracowania z centralą; w tym celu należy się zapoznać z instrukcją obsługi
poszczególnych urządzeń.
4.1 - Próba techniczna
Kolejność czynność przeprowadzanych podczas próby technicznej, opisana
poniżej, odnosi się do typowej instalacji (rys. 2):
1 Sprawdzić, czy skrupulatnie przestrzegane są wszystkie zalecenia z rozdziału
“Ostrzeżenia na temat instalacji ”.
2 Odblokować silnik. Sprawdzić czy można przesuwać ręcznie bramę,
otwierając i zamykając, przy użyciu siły nieprzekraczającej 225N.
3 Zablokować silnik.
4 Przy użyciu urządzeń sterowniczych (nadajnika, przycisku sterującego,
przełącznika kluczykowego, itp.), należy przeprowadzić próbę otwierania,
zamykania i zatrzymania bramy, upewniając się, że ruch skrzydeł jest zgodny
z przewidywanym. Zaleca się przeprowadzenie wielu prób, w celu ocenienia
ruchu wykonywanego przez bramę i wykrycia ewentualnych wad montażu,
regulacji oraz miejsc szczególnie narażonych na tarcie.
5 Sprawdzić po kolei czy prawidłowo działają wszystkie zainstalowane
urządzenia ochronne (fotokomórki, listwy krawędziowe, itp.). Gdy dochodzi
do interwencji któregoś z urządzeń, dioda “BLUEBUS”, zainstalowana na
centrali, szybko miga 2 razy, potwierdzając przeprowadzone rozpoznanie.
6 Jeśli sytuacjom niebezpiecznym powodowanym przez ruch skrzydeł
zapobiega się poprzez ograniczenie siły uderzenia, należy przeprowadzić
pomiar siły zgodnie z wymaganiami normy EN 12445.
4.2 - Wprowadzenie do użytku
Wprowadzenie do użytku może nastąpić dopiero po przeprowadzeniu
z wynikiem pozytywnym wszystkich etapów próby technicznej (paragraf
4.1) centrali sterującej i wszelkich innych zainstalowanych urządzeń.
Zabrania się częściowego wprowadzenia do użytku lub w sytuacjach
“prowizorycznych”.
1 Sporządzić i przechowywać przez okres co najmniej 10 lat dokumentację
techniczną, która musi zawierać co najmniej: rysunek całości systemu
automatyki, schemat połączeń elektrycznych, analizę ryzyka i zastosowanych
środków zapobiegawczych, deklarację zgodności producenta wszystkich
zainstalowanych urządzeń (w przypadku centrali należy użyć załączonej
Deklaracji CE), kopię instrukcji obsługi oraz plan konserwacji systemu
automatyki.
2 Umieścić na bramie tabliczkę zawierającą co najmniej poniższe dane: rodzaj
automatyki, nazwę i adres producenta (odpowiedzialnego za "wprowadzenie
do użytku"), numer seryjny, rok produkcji oraz oznaczenie “CE”.
3 Zamocować na stało w pobliżu bramy etykiety lub tabliczki, na której
wskazane są czynności, jakie należy przeprowadzić w celu odblokowania i
manewru ręcznego

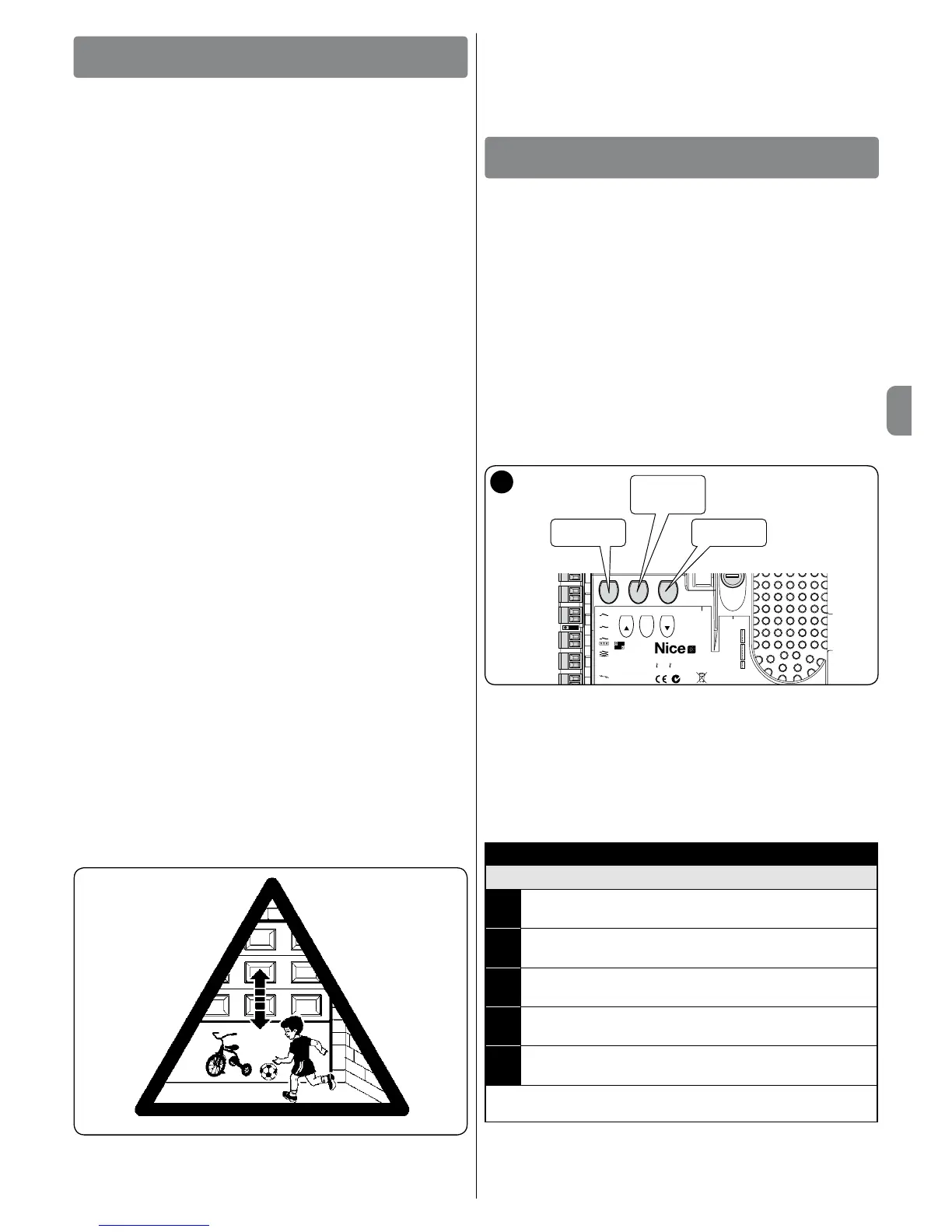

4 Zamocować na stało na bramie etykietę lub tabliczkę z poniższym rysunkiem
(minimalna wysokość 60 mm).
5 Sporządzić i przekazać właścicielowi deklarację zgodności systemu
automatyki.
6 Sporządzić i przekazać właścicielowi “Instrukcja obsługi i ostrzeżenia
dotyczące użytkowania systemu automatyki”.
7 Sporządzić i przekazać właścicielowi plan konserwacji systemu automatyki
(który musi obejmować wszystkie zalecenia dotyczące konserwacji
poszczególnych urządzeń).
8 Przed wprowadzeniem do użytku systemu automatyki, należy w formie
pisemnej poinformować odpowiednio właściciela (np. w instrukcji obsługi
i ostrzeżeniach dotyczących użytkowania systemu automatyki) na temat
istniejących niebezpieczeństw i zagrożeń.
5
PROGRAMOWANIE CENTRALI
Na karcie znajdują się 3 przyciski: OPEN (s), STOP (Set), CLOSE (t) (rys.
22); można z nich korzystać zarówno do sterowania centralą podczas próby
technicznej, jak i do programowania dostępnych funkcji. Na pokrywie centrali
zainstalowano 3 przyciski sterownicze: UP (⬆), ALT (◉), DOWN (⬇)
Funkcje, które można zaprogramować są rozmieszczone na 2 poziomach, a ich
stan roboczy jest sygnalizowany przez 8 diod (L1 ... L8) na centrali:
- dioda zapalona = funkcja włączona;
- dioda zgaszona = funkcja wyłączona.
Przyciski do programowania na karcie:
OPEN (s): steruje otwieraniem drzwi lub może być użyty podczas
programowania do przesuwania w górę.
STOP (Set): steruje zatrzymaniem manewru; jeśli zostanie wciśnięty na dłużej
niż 5 sekund umożliwia rozpoczęcie programowania.
CLOSE (t): steruje zamykaniem drzwi lub może być użyty podczas
programowania do przesuwania w dół.
UWAGA! – Podczas przeprowadzania manewru (otwierania lub zamykania),
wszystkie 3 przyciski pozwalają na skorzystanie wyłącznie z funkcji STOP:
zatrzymują trwający manewr.
22
5.1 - Programowanie pierwszego poziomu (ON-OFF)
Wszystkie funkcje pierwszego poziomu są zaprogramowane fabrycznie na
“OFF” i mogą zostać mienione w dowolnej chwili tak, jak to przedstawiono
w Tabeli 4; Tabela 5 przedstawia dostępne funkcje: każdej funkcji odpowiada
dioda informująca o jej stanie.
WAŻNE – Podczas programowania maksymalny okres czasu między
naciśnięciem kolejnych przycisków to 10 sekund; po jego upływie procedura
jest automatycznie przerywana, a wprowadzone do tego momentu zmiany
zostają zapisane.
TABELA 4
Procedura programowania pierwszego poziomu (ON-OFF)
01. Nacisnąć i przytrzymać przycisk “Set” przez około 3 sekundy;
02. Zwolnić przycisk “Set” , gdy dioda L1 zaczyna migać;
03.
Nacisnąć przycisk “s” lub “t”, aby zaczęła migać dioda
odpowiadająca funkcji, którą chce się zmienić;
04. Nacisnąć przycisk “Set”, w celu zmiany stanu funkcji: krótkie
mignięcie = OFF; długie mignięcie = ON;
05. Odczekać 10 sekund (czas maksymalny), aby wyjść z
programowania i zapisać parametr.
Uwagi – W celu ustawienia innych funkcji na “ON” lub“OFF”, podczas
przeprowadzania procedury, należy powtórzyć punkty 03 i 04.
