5.4 - TANILAMALAR
Bazı aygıtlar çalışma veya olası arıza durumlarını tanımlamaya yarayan sinyaller yayabilir. Aşağıdaki paragrafta, aygıt türüne göre çeşitli sinyaller açıklanmaktadır.
5.4.1 - Kontrol ünitesi sinyalleri
Kontrol ünitesindeki terminal LED’leri, konektörler ve tuşlar normal çalışma ve olası arızaları göstermek için özel sinyaller yayar.
Tablo 9 ve 10’da her sinyal türüne ait nedeni ve çözümü açıklanmaktadır.

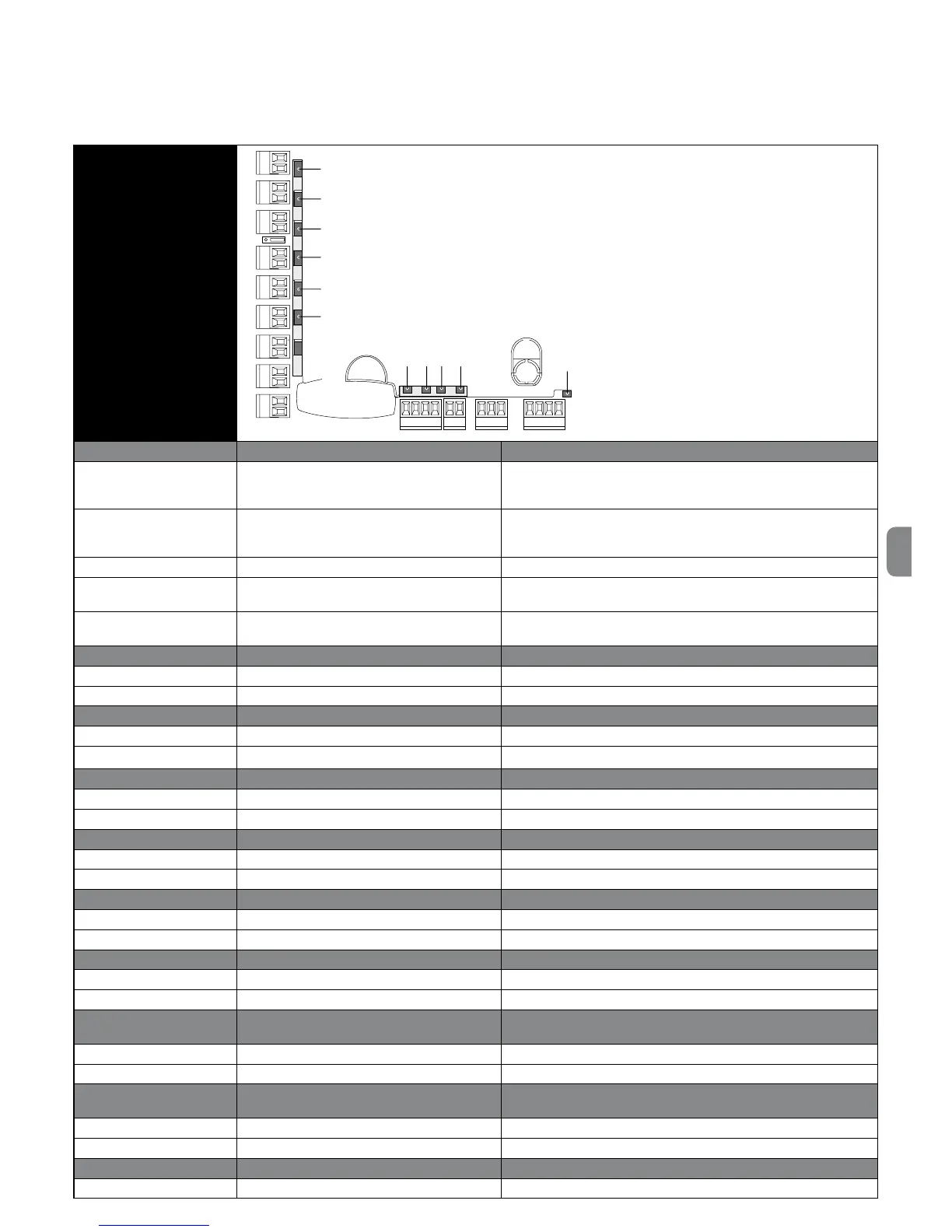

TABLO 9
Kontrol ünitesindeki
terminal LED’leri
STOP
L1 L2 L3 L4 L5 L6 L7 L8
OPEN
CLOSE
PP
ALT
BLUEBUS
OPEN PRECL CLOSE SAFE
ENCODER
Bluebus LED’i Nedeni Çözümü
Sönük Arıza Güç beslemesinin bulunduğunu kontrol edin; sigortaların atmadığını kont-
rol edin; bu durumda, arızanın nedenini tanımlayın ve ardından aynı özel-
liklere sahip sürümlerle değiştirin.
Yanık Ciddi arıza Bu, ciddi bir arızayı gösterir; kontrol ünitesini birkaç saniye kapatmayı de-
neyin; durum devam ederse, bir arıza vardır ve elektronik kartın değiştiril-
mesi gerekir.
Saniyede 1 defa yanıp sönme Tümü Uygun Kontrol ünitesinin normal çalışması
2 defa hızlı yanıp söner Durum değişikliği oldu Girişlerden birinde değişiklik olduğunda normal: S.S., DURDUR, AÇ, KA-
PAT, fotosellerin etkinleştirilmesi ya da radyo vericisi kullanıldığında.
Şununla ayrılan yanıp sönme
dizisi
Çeşitli Bu, yanıp sönen ışıkla aynı sinyaldir (Bkz. Tablo 11)
1 saniye bekleme
DURDUR LED’i Nedeni Çözümü
Sönük DURDUR girişini etkinleştirme DURDUR girişine bağlı aygıtlar
Yanık Tümü Uygun DURDUR girişi etkin
S.S. LED Nedeni Çözümü
Sönük Tümü Uygun S.S. girişi etkin değil
Yanık S.S. girişini etkinleştirme S.S. girişine bağlı aygıt etkin ise, normal
Çözümü
AÇ LED’i Nedeni
Sönük Tümü Uygun AÇ girişi etkin değil
Yanık AÇ girişini etkinleştirme AÇ girişine bağlı aygıt etkin ise, normal
KAPAT LED’i Nedeni Çözümü
Sönük Tümü Uygun KAPAT girişi etkin değil
Yanık KAPAT girişini etkinleştirme KAPAT girişine bağlı aygıt etkin ise, normal
ALT LED’i Nedeni Çözümü
Sönük ALT girişi ALT girişine bağlı aygıtları kontrol et
Yanık Tümü Uygun ALT girişi etkin
Açma sınırı anahtarı LED’i Nedeni Çözümü
Sönük Sınır anahtarı etkinleştirmesi Kapı tam açık konumdaysa, normal
Yanık Sınır anahtarı etkin değil Kapı tam açık konumdan başka bir konumdaysa, normal
Önceden kapatma sınırı
anahtarı LED’i
Nedeni Çözümü
Sönük Sınır anahtarı etkinleştirmesi Kapı tam kapatma konumuna yakınsa, normal (son 5 cm)
Yanık Sınır anahtarı etkin değil Kapı başka bir konumdaysa, normal
Kapatma sınırı anahtarı
LED’i
Nedeni Çözümü
Sönük Sınır anahtarı etkinleştirmesi Kapı tam kapatma konumundaysa, normal
Yanık Sınır anahtarı etkin değil Kapı tam kapatma konumdan başka bir konumdaysa, normal
GÜVENLİK LED’i Nedeni Çözümü
Sönük GÜVENLİK girişini etkinleştirme GÜVENLİK girişine bağlı aygıtları kontrol et (motor termali
