TÜRKÇE
İçindekiler
1 - ÜRÜN AÇIKLAMASI VE KULLANIM AMACI................................................................1
2 - KURULUM .................................................................................................................1
2.2 - Ürün uygulama sınırları ...................................................................................................................1
2.3 - Tipik sistem .................................................................................................................................... 1
2.4 - Kontrol ünitesinin kurulumu ............................................................................................................2
3 - ELEKTRİK BAĞLANTILARI ......................................................................................... 4
3.1 - NDCC4001, NDCC4002, NDCC4005 kontrol üniteleri için üç fazlı elektrik şebekesi güç kablosu
bağlantısı ............................................................................................................................................... 4
3.2 - NDCC2301 kontrol ünitesi için tek fazlı elektrik şebekesi güç kablosu bağlantısı ............................4
3.3 - NDA001 mantık kartı elektrik bağlantılarının açıklaması ...................................................................4
3.4 - Güç kartı elektrik bağlantılarının açıklaması .....................................................................................6
3.5 - Kontrol ünitesi elektrik bağlantıları ................................................................................................... 6
3.6 - Başka aygıtların kontrol ünitesine bağlantısı ....................................................................................7
3.7 - Fotoseller .......................................................................................................................................7
3.8 - MOMP aktarıcı kartları için MOTB dijital seçici ve yakınlık okuyucu .................................................. 7
3.9 - DURDURMA girişi ..........................................................................................................................8
3.10 - Radyo alıcısı bağlama ...................................................................................................................8
3.11 - İlk çalıştırma ve elektrik bağlantıları ................................................................................................8
3.12 - Bağlı aygıtların tanımlanması ......................................................................................................... 9
3.13 - Açma ve kapatmayla ilgili sınır konumlarının tanımlanması .............................................................9
3.14 - Elektronik sınırlama anahtarıyla (kodlayıcı) açma ve kapatmayla ilgili sınır konumlarının
tanımlanması ..........................................................................................................................................9
3.15 - MEIN ailesi inverterin kullanılmasıyla açma ve kapatmayla ilgili sınır konumlarının tanımlanması ....10
3.16 - Mekanik sınırlama anahtarıyla açma ve kapatmayla ilgili sınır konumlarının tanımlanması .............10
3.17 - Oview programlama ünitesi ........................................................................................................11
3.18 - MEIN serisi invertör ile kullanma ..................................................................................................11
4 - TEST ETME VE HİZMETE ALMA ..............................................................................12
4.1 - Test etme .....................................................................................................................................12
4.2 - Hizmete alma ...............................................................................................................................12
5 - KONTROL ÜNİTESİNİ PROGRAMLAMA ..................................................................12
5.1 - Seviye bir programlama (AÇMA-KAPATMA işlevleri) ...................................................................... 12
5.2 - Seviye iki programlama (ayarlanabilir parametreler) .......................................................................13
5.3 - İLAVE BİLGİLER ........................................................................................................................... 15
5.4 - TANILAMALAR ............................................................................................................................. 17
6 - HANGİ DURUMDA NE YAPMALI (sorun giderme kılavuzu)........................................18
7 - GENEL UYARILAR ...................................................................................................20
8 - ÜRÜNÜ ATMA ..........................................................................................................21
9 - ÜRÜNÜN TEKNİK KARAKTERİSTİKLERİ ..................................................................22
10 - ÇALIŞTIRMA KILAVUZU ........................................................................................... II
CE UYUMLULUK BİLDİRİMİ ............................................................................................III
ÖNEMLİ!
Herhangi bir işlem veya prosedürü
gerçekleştirmeden önce, bu kılavuzdaki genel
uyarıları dikkatli şekilde okuyun (bölüm 7),
uygulama sınırları (paragraf 2.2)
1
ÜRÜN AÇIKLAMASI VE KULLANIM AMACI
NDCC4001 - NDCC4002 - NDCC4005, üç fazlı motorlarla Sarmal kepenkler ve
kayar kapıları otomatik hale getirmek için kullanılacak kontrol üniteleridir.
NDCC2301, tek fazlı motorlarla kayar kapıları ve kart üzerindeki MEIN invertör
ile üç fazlı motor tarafından otomatik hale getirilen yüksek hızlı kapıları otomatik
hale getirmek için kullanılacak kontrol ünitesidir.
Model Kapı türü Bağlantı Maks. güç
NDCC4001
Sarmal kapı açıcı
Kayar
Üç fazlı 1,1KW
NDCC4002
Sarmal kapı açıcı
Kayar
Üç fazlı 2,2KW
NDCC4005
Sarmal kapı açıcı
Kayar
Üç fazlı 5,5KW
NDCC2301
Kayar
Yüksek hızlı kapı
Tek fazlı
MEIN ailesi invertör
1,5KW
1,1KW / 2,2KW
DİKKAT! – Bu kılavuzda açıklanan kullanım amacı ve ortam koşulları
dışındaki tüm kullanımlar yanlış ve yasaklanmış olarak dikkate
alınmalıdır!
Tüm kontrol ünitesi modelleri tüm yaygın güvenlik elemanlarına bağlanabilir.
Kapıyı açmak ve kapatmak için, kapağa takılı özel düğmeye veya harici düğmeye
ya da radyo alıcısı üzerinden basın.
DİKKAT! – Bu yönerge kılavuzunda açıklanan kontrol üniteleri patlama
riski olan bölgelerde kullanılamaz.
2
KURULUM
2.1 - Kurulum için ön hazırlık kontrolleri
Kuruluma devam etmeden önce, ürün bileşenlerinin durumu, seçilen modelin
uygunluğunu ve tasarlanan kurulum ortamı koşullarını kontrol edin.
• Kullanılan tüm malzemenin mükemmel durumda ve kullanıma uygun
olduğundan emin olun.
• Tüm kullanım koşullarının ürün uygulama sınırları içinde (paragraf 2.2) ve “Ürün
teknik özellikleri”nde bildirilen değer sınırları içinde olduğunu kontrol edin.

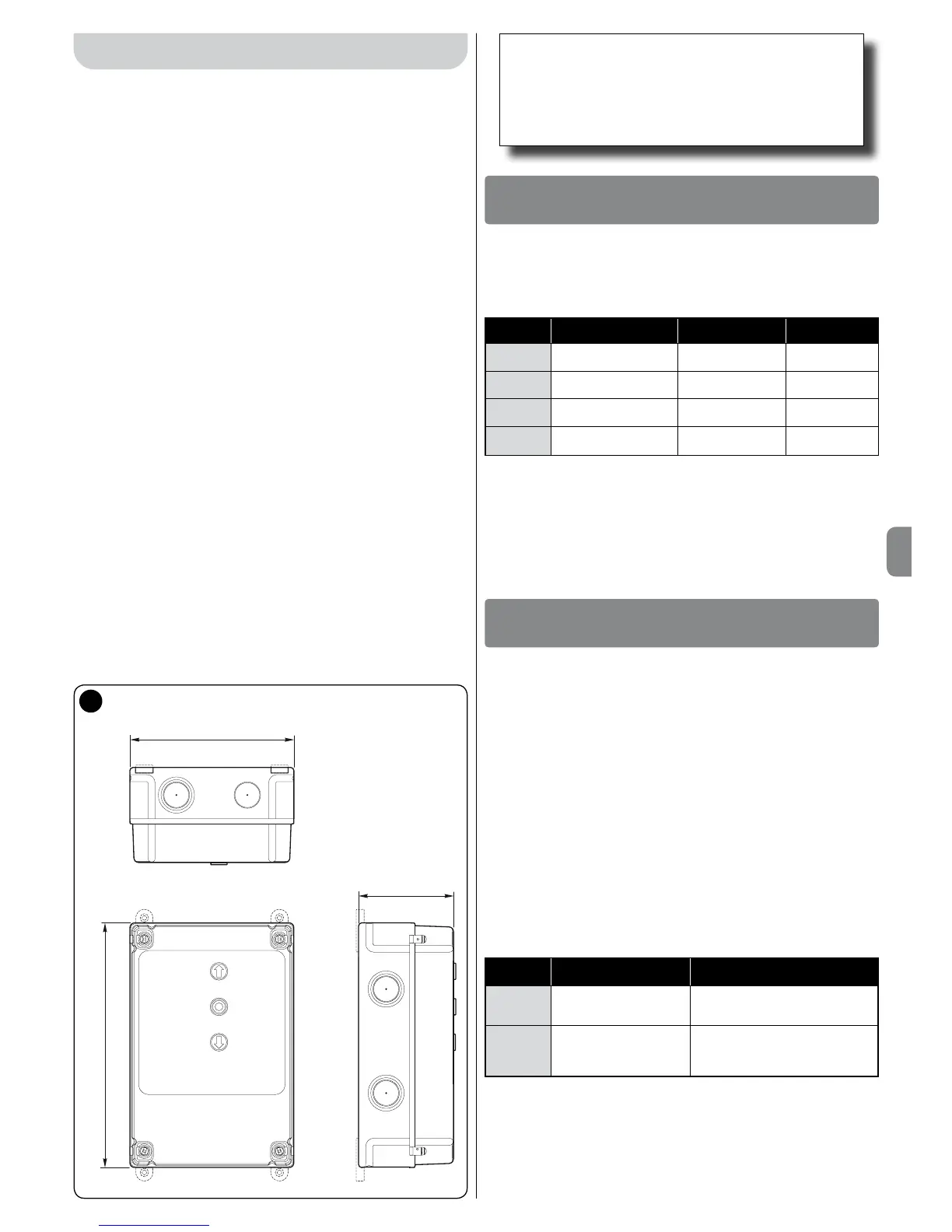

• Kurulum için tasarlanan alanın ürün genel boyutu için uygun olduğunu kontrol
edin (şek. 1).
• Ürün kurulumu için seçilen yüzeylerin sert olduğundan ve sabit bir tesisat
sağladığından emin olun.
• Bağlantı bölgesinin su taşkınına maruz kalmadığından emin olun. Gerekirse,
ürünü zeminden uygun şekilde yükseltilmiş olarak monte edin.
• Ürün etrafındaki boşluğun kolay ve güvenli erişim sağladığını kontrol edin.
• Kullanılacak tüm elektrik kablolarının Tablo 1’de listelenen türde olduklarından
emin olun.
• Otomasyonda kapatırken ve açarken mekanik durdurmaların olduğunu kontrol
edin
2.2 - Ürün uygulama sınırları
Ürün yalnızca aşağıdaki tabloda bildirildiği gibi kullanılabilir:
Kontrol
ünitesi
Kontrol ünitesi güç
kaynağı
Motor türü*
NDCC4001
NDCC4002
NDCC4005
Üç fazlı 3x230 Vac, 3x400
Vac - 50/60Hz
Nice kodlayıcı veya mekanik sınırlama
anahtarlarıyla üç fazlı 3x230 Vac,
3x400 Vac
NDCC2301 Tek fazlı 230 Vac - 50/60Hz
Nice kodlayıcı veya mekanik sınırlama
anahtarlarıyla tek fazlı 230 Vac
Tek fazlı MEIN ailesi invertöre sahip
motor
(*) İlgili uygulama sınırlarına uygun.
