3.6 - Conexión de otros dispositivos a la central de mando
Si se necesita alimentar otros dispositivos de la instalación, es posible

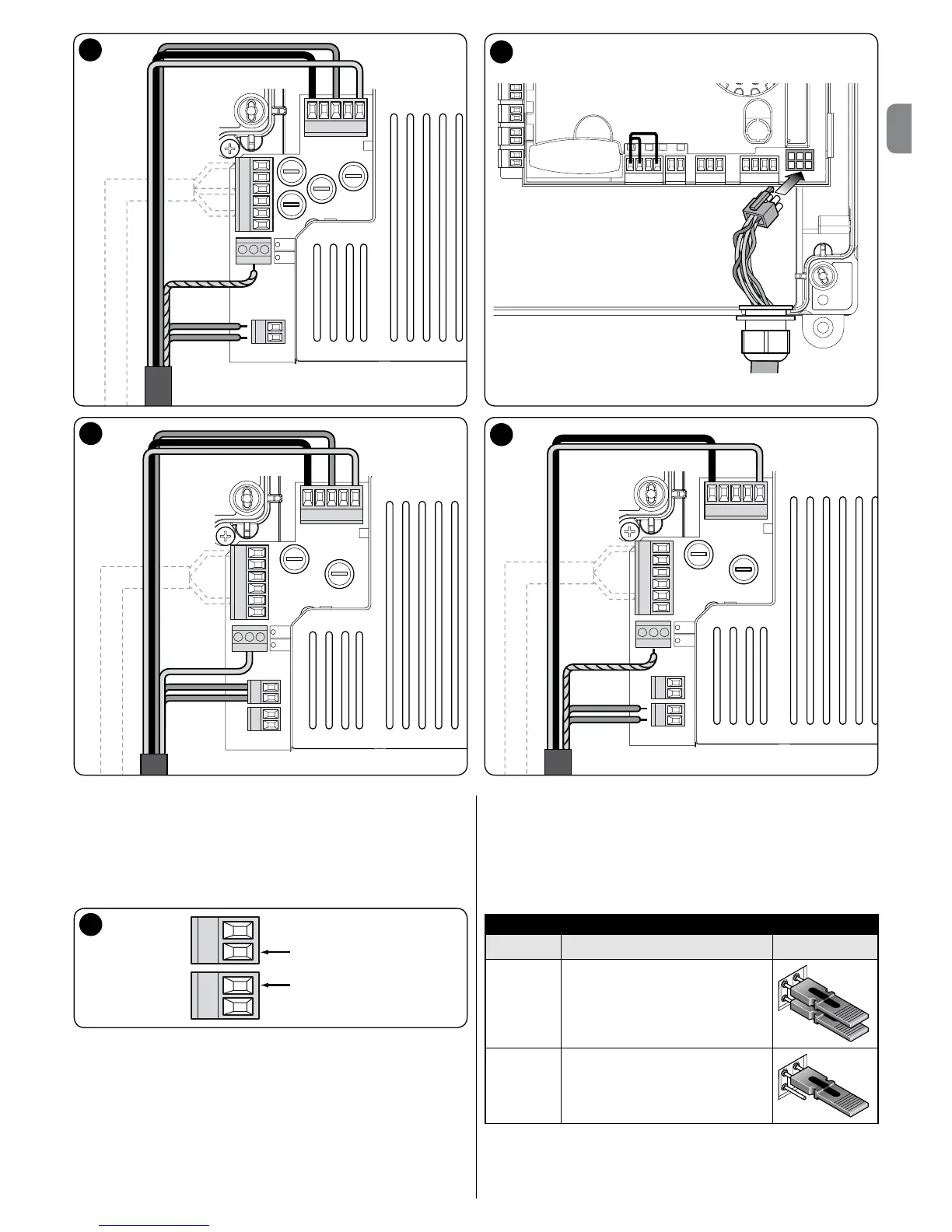

conectarlos a la central de mando en los bornes “P. P. (positivo)” y “STOP
(negativo)” (g. 14). La tensión de alimentación es de 24 Vcc (-20% ÷ +20%)
con corriente máxima disponible de 1A. Importante - No conectar cargas
inductivas.
3.7 - Fotocélulas
El sistema Bluebus permite a la central de mando reconocer las fotocélulas de
la instalación regulando el direccionamiento de los puentes eléctricos (consultar
la Tabla 2) y además permite asignar el valor correcto de la función “detección
de obstáculos”.
La operación de direccionamiento se debe ejecutar tanto en la fotocélula TX
como en la RX, colocando los puentes eléctricos de la misma manera en ambas
y comprobando que no haya otros pares de fotocélulas con la misma dirección.
Las fotocélulas se pueden instalar como muestra la g. 15.
Importante - Después de la instalación o el desmontaje de las fotocélulas,
es necesario ejecutar la fase de reconocimiento de los dispositivos como se
14
describe en el apartado 3.12.
Notas
- Es posible conectar a la entrada Bluebus dos fotocélulas con función de
mando “abre FA1” y “abre FA2” (es necesario cortar el puente eléctrico A del
lado posterior de las tarjetas TX y RX). De esta manera, cuando las fotocélulas
intervienen, la central ordena una maniobra de apertura. Para más información
consultar el manual de instrucciones de las fotocélulas
- No es posible tener en la misma instalación varias direcciones del mismo tipo.
TABLA 2 - DIRECCIONES DE LAS FOTOCÉLULAS
Fotocélula Puentes
FOTO Fotocélula h = 50 con intervención
en cierre (intervención en cierre con
inversión a “abre”)
FOTO II Fotocélula h = 100 con intervención
en cierre (intervención en cierre con
inversión a “abre”)
