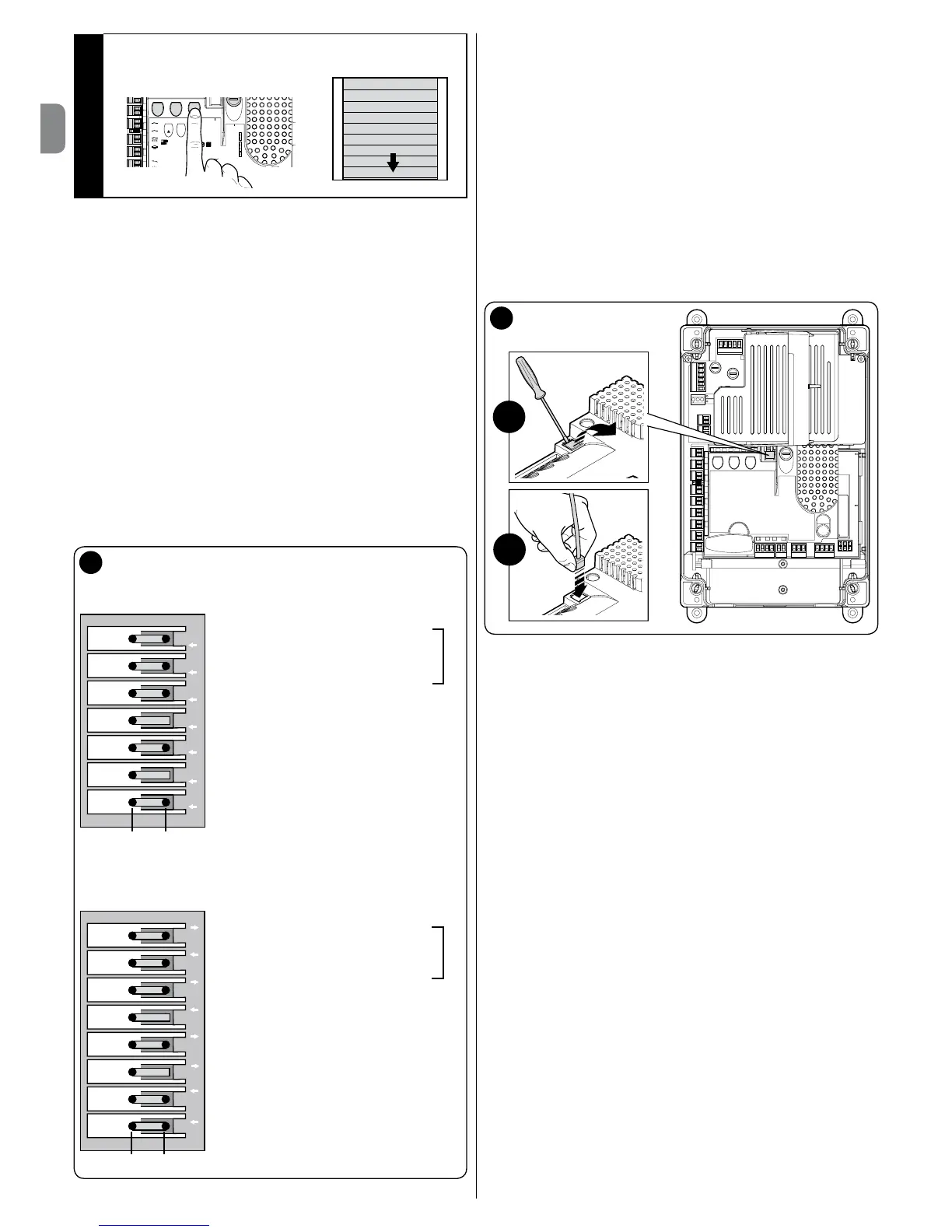

10. Подайте команду на закрытие кнопкой [Close]. Будет произведено
закрытие ворот/роллет
Open
Stop
Set
Close
L1 L2 L3 L4 L5 L6 L7 L8
BusT4
Fuse 3.15AF
Stop
OSE
8K2
PP
Open
Close
Flash
2
Bluebus
to push
buttons
to internal
control
to internal
brake
-20° C +55° C
DIC1
N19771
Защитные концевые датчики 2 SE↑ и 4 SE↑ (красного цвета, рис. 20) должны
быть установлены таким образом, чтобы они срабатывали сразу же после по-
зиционных концевых датчиков управления.
Защитные концевые датчики 2 SE↑ и 4 SE↑ (красного цвета, рис. 20) уста-
новлены на заводе-изготовителе на малом расстоянии от позиционных кон-
цевых датчиков.
После испытания в работе проверьте позиции и затяжку крепёжных винтов.
Дополнительные концевые датчики 8 P2↑ и 7 P2↑ представляют собой бес-
потенциальные замыкаемые контакты, а дополнительные концевые датчики
6 P1↑ и 5 P1↑ беспотенциальные переключаемые контакты.
Дополнительный концевой датчик 1 ЗАКРЫТИЕ (6 P1↑ или 5 P1↑) использу-
ется как предварительный, т.е. он должен быть настроен на сработку на рас-
стоянии примерно 5 см от земли. Сработка данного датчика предотвратит
выполнение кратковременного переключения на обратный ход. При сработ-
ке основного датчика будет произведён только ОСТАНОВ. Дополнительный
датчик должен всегда подключаться ко входу «PRE-CLOSE» блока управления.
При отсутствии данного датчика необходимо установить перемычку между
контактом концевого датчика 3 и общим выводом входов 1.
ВНИМАНИЕ! – Этапы запоминания настроек в блоке не должны пре-
рываться. Если это произошло, необходимо повторить всю процедуру
с самого начала. Если по окончании этапа запоминания настроек све-
тодиоды «L3» и «L4» мигают, значит, произошла ошибка. Этап поиска и
запоминания позиций можно повторить в любой момент, даже после
окончания установки.
20
7 БЕЛЫЙ Дополнительный концевой дат-
чик 2 ЗАКРЫТИЯ
6 ЗЕЛЁНЫЙ Дополнительный концевой
датчик 2 ОТКРЫТИЯ
5 БЕЛЫЙ Дополнительный концевой дат-
чик 1 ЗАКРЫТИЯ
4 КРАСНЫЙ Защитный концевой датчик
ЗАКРЫТИЯ
3 БЕЛЫЙ Концевой датчик ЗАКРЫТИЯ
2 КРАСНЫЙ Защитный концевой датчик
ОТКРЫТИЯ
1 ЗЕЛЁНЫЙ Концевой датчик ОТКРЫТИЯ
факультативно
8 БЕЛЫЙ Дополнительный концевой дат-
чик 2 ЗАКРЫТИЯ
7 ЗЕЛЁНЫЙ Дополнительный концевой
датчик 2 ОТКРЫТИЯ
6 БЕЛЫЙ Дополнительный концевой дат-
чик 1 ЗАКРЫТИЯ
5 ЗЕЛЁНЫЙ Дополнительный концевой
датчик 1 ОТКРЫТИЯ
4 КРАСНЫЙ Защитный концевой датчик
ЗАКРЫТИЯ
3 БЕЛЫЙ Концевой датчик ЗАКРЫТИЯ
2 КРАСНЫЙ Защитный концевой датчик
ОТКРЫТИЯ
1 ЗЕЛЁНЫЙ Концевой датчик ОТКРЫТИЯ
факультативно
P2 P2 P1 SE E SE E
P2P2P1P1SESE
EE
B A
P2 P2 P1 SE E SE E
P2P2P1P1SESE
EE
B A
Настройка механических концевых датчиков для двига-
телей большого
размера: 7-контактный кулачковый модуль
Настройка механических концевых датчиков для двигателей
малого
размера: 8-контактный кулачковый модуль
3.17 -
Программатор Oview
Использование программатора Oview существенно облегчает и ускоряет
наладку, техническое обслуживания и диагностику систем автоматизации
ворот/роллет.
Программатор Oview подключается к разъёму BusT4 блока управления.
Для доступа к разъёму BusT4 необходимо открыть короб блока. Вставьте
соединитель программатора в разъём (рис. 21).
Как правило, программатор Oview при кабельном подключении может
находиться от блока управления на расстоянии вплоть до 100 м. Он может
подключаться одновременно к нескольким блокам управления (до 16) и
может оставаться подключённым даже при нормальной работе системы
автоматизации. При работе с Oview крайне важно соблюдать указания,
приведённые в руководстве по пользователя Oview и руководстве Oview
System Book.
Если блок управления оснащён приёмником сигнала ПДУ модели OXI с
помощью Oview можно получить доступ к параметрам пультов, сохранённых
в приёмнике. Более подробную информацию смотрите в руководстве
пользователя программатора Oview или блок-схеме функций блока
управления, доступных на интернет-сайте www.niceforyou.com
A
B
21
3.18 - Использование с частотным преобразователем MEIN
Блок управления NDCC2301 предназначен для управления мотор-редук-
торами с частотными преобразователями MEIN. Использование частотного
преобразователя позволяет улучшить контроль скорости, ускорения/замед-
ления, крутящего момента. Кроме того, такие приводы рекомендуются для
высокоскоростных ворот.
Мотор-редукторы Nice оснащаемые частотными преобразователями MEIN
делятся на 2 группы:
- HDFI, HDFNI для высокоскоростных ворот/роллет
- SDI, SDNI для многосекционных ворот
Блок управления подаёт на частотный преобразователь однофазное напря-
жение 230 В AC 50/60 Гц и через интерфейс RS485 команды управления.
После завершения выполнения подключений, описанных в руководстве по
эксплуатации двигателя, частотный преобразователь готов к наладке:
1 Очистка памяти (сброс) для многосекционных или высокоскоростных во-
рот (см. пар. 5.3.1);
2 Включить функцию «Частотный преобразователь» (L7, 1-й уровень);
3 Поиск и запоминание подключённых устройств (см. пар. 3.12);
4 Поиск и запоминание позиций открытия и закрытия с частотным преоб-
разователем MEIN (см. пар. 3.15).
На заводе настраиваются стандартные параметры, которые могут быть измене-
ны программатором Oview или путём программирования кнопками на плате.
Отображаются и могут быть изменены следующие параметры:
• Скоростьоткрытия
• Малаяскоростьоткрытия
• Скоростьзакрытия
• Малаяскоростьзакрытия
• Минимальнаячастота
• Ускорение
• Замедление
• Аварийноеторможение
• Пуск
• Обогревдвигателя
• Управлениесигнализациямииблокировками
• Состояниечастотногопреобразователя
Подробную информацию о значении и диапазонах каждого параметра смо-
трите в блок-схеме функций промышленных блоков управления на интер-
нет-сайте www.niceforyou.com
