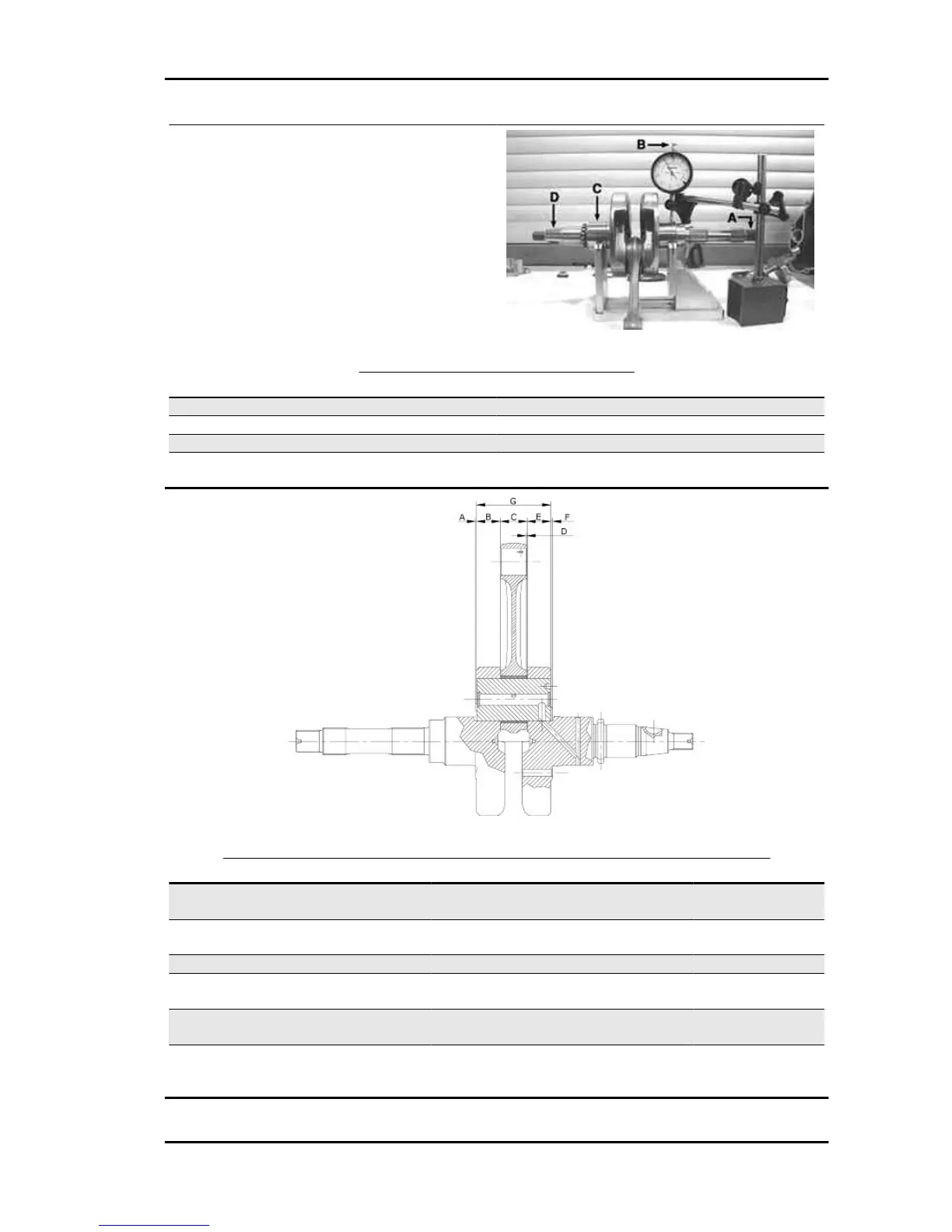

Crankshaft alignment
Specific tooling
020335Y Magnetic support for dial gauge
MAX. ADMISSIBLE DISPLACEMENT
Specification Desc./Quantity
A = 0.15 mm
B = 0.010 mm
C = 0.010 mm
D = 0.10 mm
AXIAL CLEARANCE BETWEEN CRANKSHAFT AND CONNECTING ROD
Name Description Dimensions Initials Quantity
Transmission-side
shoulder
1±0.025 A D = 0.20 - 0.50
Half-shaft, trans-
mission side
20-0.05 B D = 0.20 - 0.50
Connecting rod 22 -0.10 -0.15 C D = 0.20 - 0.50
Flywheel-side
shoulder
1.8±0.025 F D = 0.20 - 0.50
Flywheel side half-
shaft
19.6 -0.05 E D = 0.20 - 0.50
Complete crank-
shaft
65 +0.10 -0.05 G D = 0.20 - 0.50
MP3 400 i.e. Characteristics
CHAR - 13
