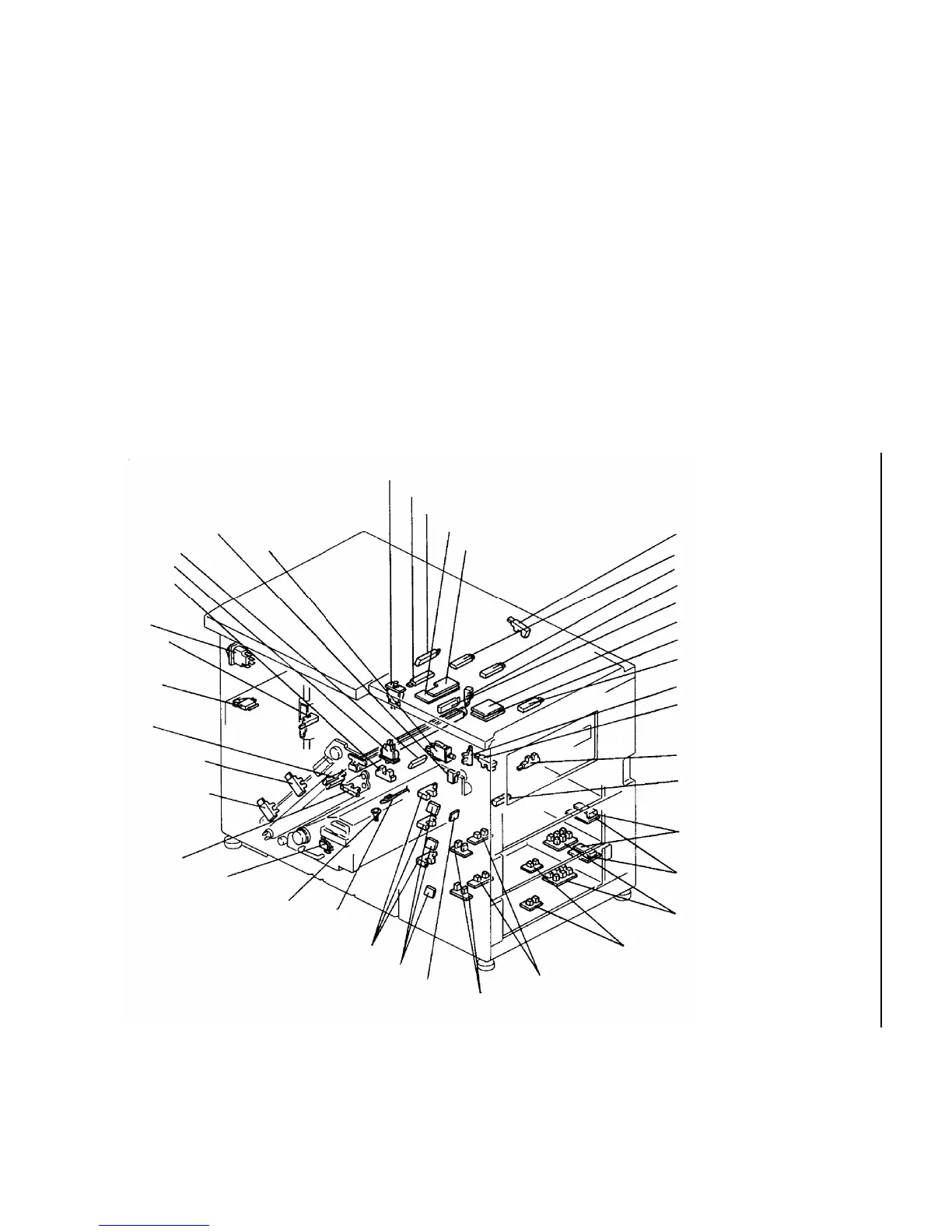

1.6 Electrical Component Layout Diagram
1.6.1 Copier
Switches and sensors
Cartridge set switch
Separation sensor
Front door switch
Front door sensor
Main switch
Magnification sensor
Flash safety switch
OPC sensor
Right shield HP sensor
Left shield HP sensor
Sector sensor
Cartridge shutter switch
Toner density sensor
ID sensor
Upper limit sensor
Tray lowering switch
Toner near end sensor
Lower limit sensor
Paper set sensor
Back fence HP sensor
Jogger HP sensor
Right upper door sensor
Eject junction sensor
Lower duplex end sensor
Upper duplex end sensor
Duplex exit sensor
Cleaning coil sensor
Eject tray sensor
1st tray paper end sensor
Paper volume sensor
DC drive board for Paper tray
Paper width sensor board
Duplex entrance junction sensor
Copy tray sensor
Upper duplex feed sensor board
Lower duplex feed sensor board
Paper length sensor
Copy tray switch
SADF size sensor
Fusing exit sensor
Right upper
door switch
1 July 1994 Electrical Component Layout Diagram
1-19
