Sony HCD-HPX7 - Base Unit Section (BU-F1 BD81 A)

97
HCD-HPX7

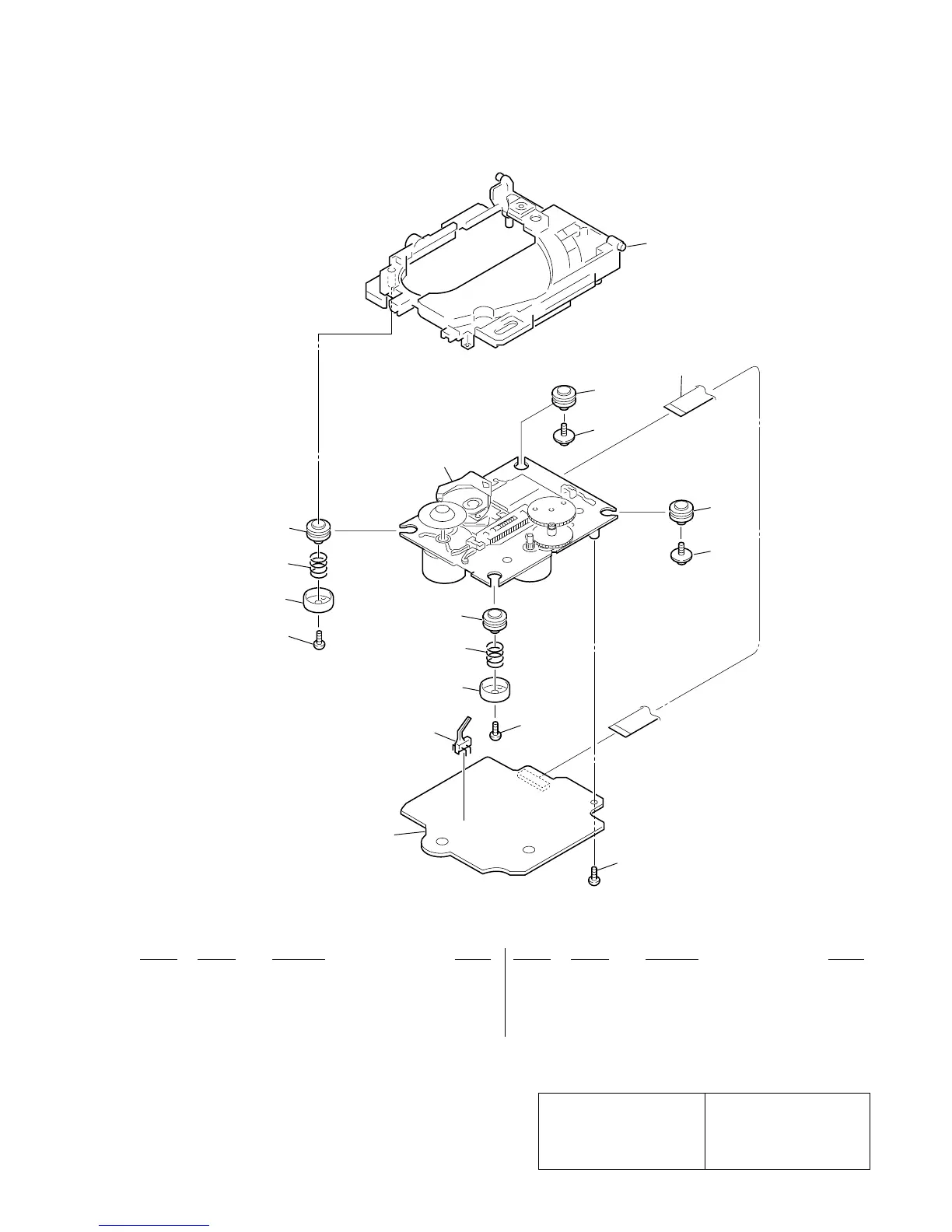

8-15. BASE UNIT SECTION (BU-F1BD81A)
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
1208
1201
1205
1204
1203
1202
120 2
120 9
S101
1205
1204
1205
1207
1203
1202
1205
1206
1207
1201 A-4751-431-A CD BOARD, COMPLETE
1202 4-951-620-01 SCREW (2.6X8), +BVTP
1203 4-231-151-01 STOPPER (BU)
1204 4-227-045-31 SPRING (INSULATOR), COIL
1205 4-227-549-11 INSULATOR
0 1206 8-820-244-01 OPTICAL PICK-UP (KSM-215DCP)
1207 4-985-672-01 SCREW (+PTPWHM2.6), FLOATING
1208 1-827-992-11 WIRE (FLAT TYPE) (16 CORE)
1209 X-4956-146-1 HOLDER (BU215) ASSY
S101 1-771-853-11 SWITCH, DETECTION (LIMIT)
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
