Greensmaster 3250--DHydraulic System Page 4 -- 88

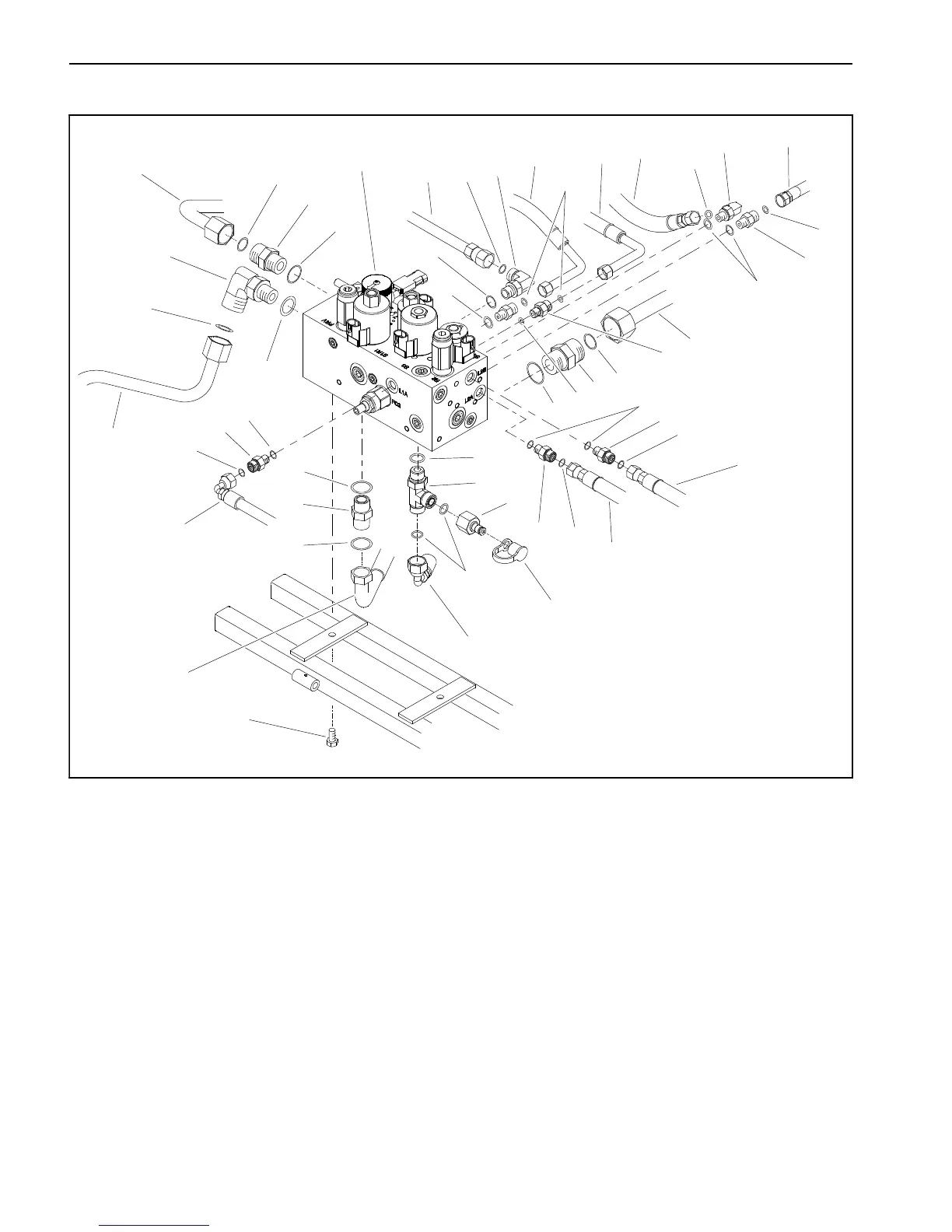

Hydraulic Manifold
1. Hydraulic manifold assembly
2. Hydraulic adapter (2 used)
3. Hydraulic tee fitting
4. Hydraulic test fitting
5. 90
o
hydraulic fitting
6. 90
o
hydraulic fitting
7. 90
o
hydraulic fitting
8. Hydraulic straight fitting
9. Hydraulic straight fitting (5 used)
10. Dust cap
11. O--ring
12. Cap screw (2 used)
13. Hydraulic hose
14. Hydraulic hose
15. O--ring
16. O--ring
17. O--ring
18. Hydraulic hose
19. Hydraulic hose (2 used)
20. O--ring
21. Hydraulic tube
22. O--ring
23. O--ring
24. Hydraulic tube
25. O--ring
26. Hydraulic tube
27. Hydraulic hose
28. Hydraulic hose
29. Hydraulic hose
30. Hydraulic hose
31. Hydraulic hose
32. O--ring
33. O--ring
Figure 61
2
3
6
8
9
10
11
13
1
5
7
12
14
15
16
17
18
19
20
4
21
22
24
25
26
27
28
29
30
9
9
9
2
11
11
15
15
15
16
16
17
17
20
23
11
15
31
32
33
9
11
19
NOTE: The portsonthehydraulicmanifoldaremarked
for easy identification of components. Example: FC1 is
the flow control valve and P1 is the gear pump connec-
tion port (See Hydraulic Schematic to identify the func-
tion of the hydraulic lines and cartridge valves at each
port location).
