Inbetriebnahme de
Einbau- und Betriebsanleitung Wilo-Control EC/ECe-Booster 25
8.2 Gerät Einschalten
HINWEIS!Die Drehfeld- und Motorstromüberwachung sind nur im Wilo-Control EC-
Booster verfügbar!
HINWEIS
Integrierte Drehfeldüberwachung
Das Schaltgerät hat eine Drehfeldüberwachung. Die Überwachungsfunktionen ar-
beiten nur an einem Drehstromanschluss mit rechtsdrehendem Drehfeld fehlerfrei.
Wenn ein linksdrehendes Drehfeld am Netzanschluss anliegt, erscheint beim Ein-
schalten der Fehler-Code „E006“ im Display.
HINWEIS
Fehlermeldung bei Betrieb am Wechselstromanschluss
Das Schaltgerät „Control EC-Booster“ hat eine Drehfeld- und Motorstromüberwa-
chung. Beide Überwachungsfunktionen arbeiten nur am Drehstromanschluss fehler-
frei und sind werkseitig eingeschaltet. Wenn das Schaltgerät an einem Wechselstro-
manschluss verwendet wird, werden folgende Fehlermeldungen im Display ange-
zeigt:
Drehfeldüberwachung: Fehler-Code „E006“
Drehfeldüberwachung ausschalten: Menü 5.68, Wert „off“ einstellen!
Motorstromüberwachung: Fehler-Code „E080.x“
Motorstromüberwachung ausschalten: Menü 5.69, Wert „off“ einstellen!
Überwachungsfunktionen deaktiviert. Das Schaltgerät arbeitet jetzt fehlerfrei am
Wechselstromanschluss.
HINWEIS
Fehler-Code im Display beachten
Leuchtet oder blinkt die rote Störungs-LED, Fehler-Code im Display beachten! Wenn
der Fehler bestätigt wurde, ist der letzte Fehler im Menü 6.02 abgelegt.
1
2
3
4
5

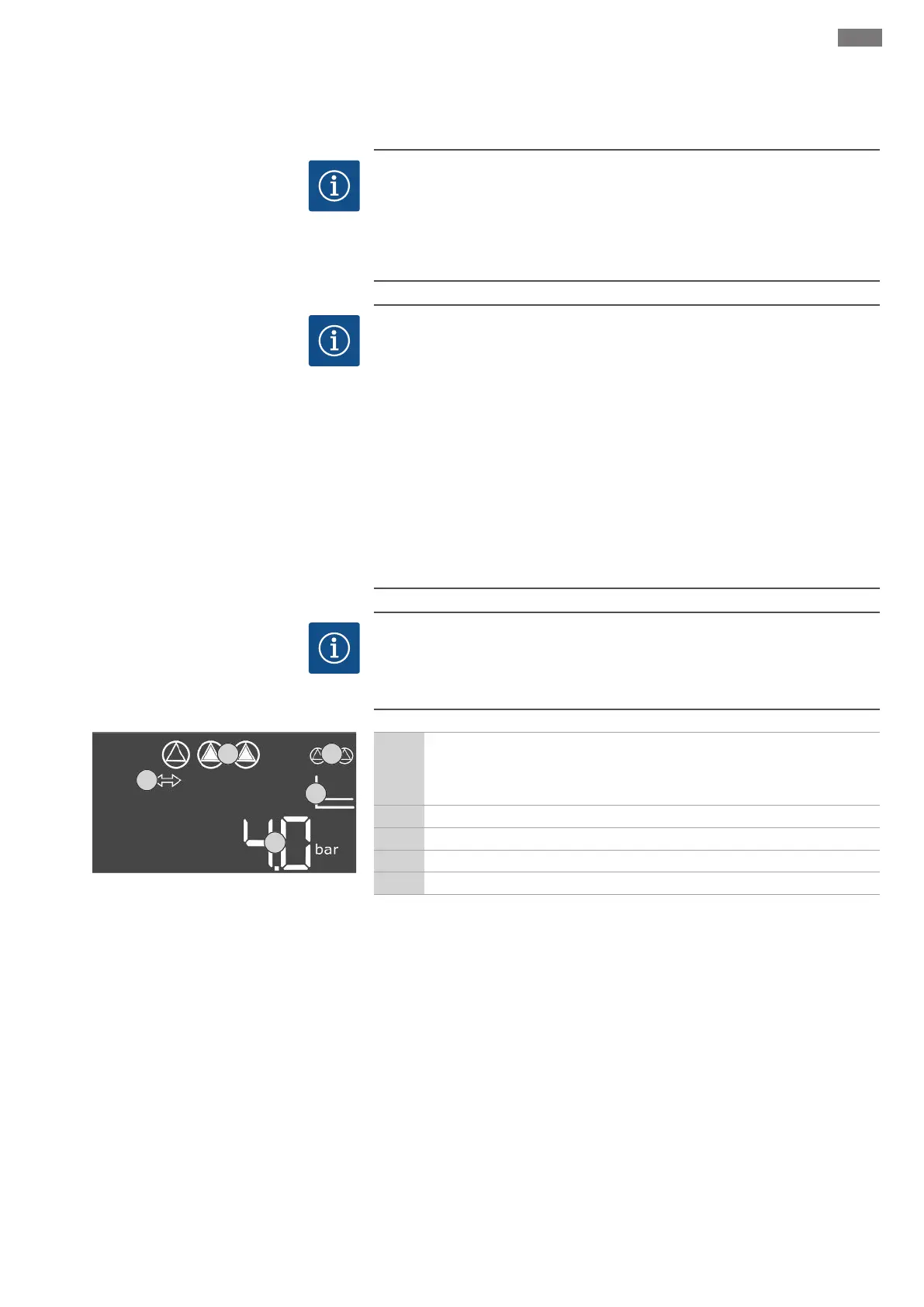

Fig.26: Startbildschirm
1
Aktueller Pumpenstatus:
- Anzahl angemeldeter Pumpen
- Pumpe aktiviert/deaktiviert
- Pumpen Ein/Aus
2 Feldbus aktiv
3 Druckistwert
4 Regelungsart (z.B. p-c)
5 Funktion Reservepumpe aktiviert
Schaltgerät ist verschlossen.
Installation ist ordnungsgemäß durchgeführt.
Alle Signalgeber und Verbraucher sind angeschlossen und im Betriebsraum einge-
baut.
Wenn eine Wassermangelsicherung (Trockenlaufschutz) vorhanden ist, Schalt-
punkt korrekt eingestellt.
Motorschutz laut den Angaben der Pumpe voreingestellt (nur „Control EC-Boos-
ter“).
1. Hauptschalter in die Position „ON“ drehen.
2. Schaltgerät startet.
- Alle LEDs leuchten für 2s.
- Das Display leuchtet auf und der Startbildschirm erscheint.
- Das Standby-Symbol erscheint im Display.
Das Schaltgerät ist betriebsbereit, Erstkonfiguration oder Automatikbetrieb star-
ten.
