Обслужване bg
Инструкция за монтаж и експлоатация Wilo-Control EC/ECe-Booster 195
x

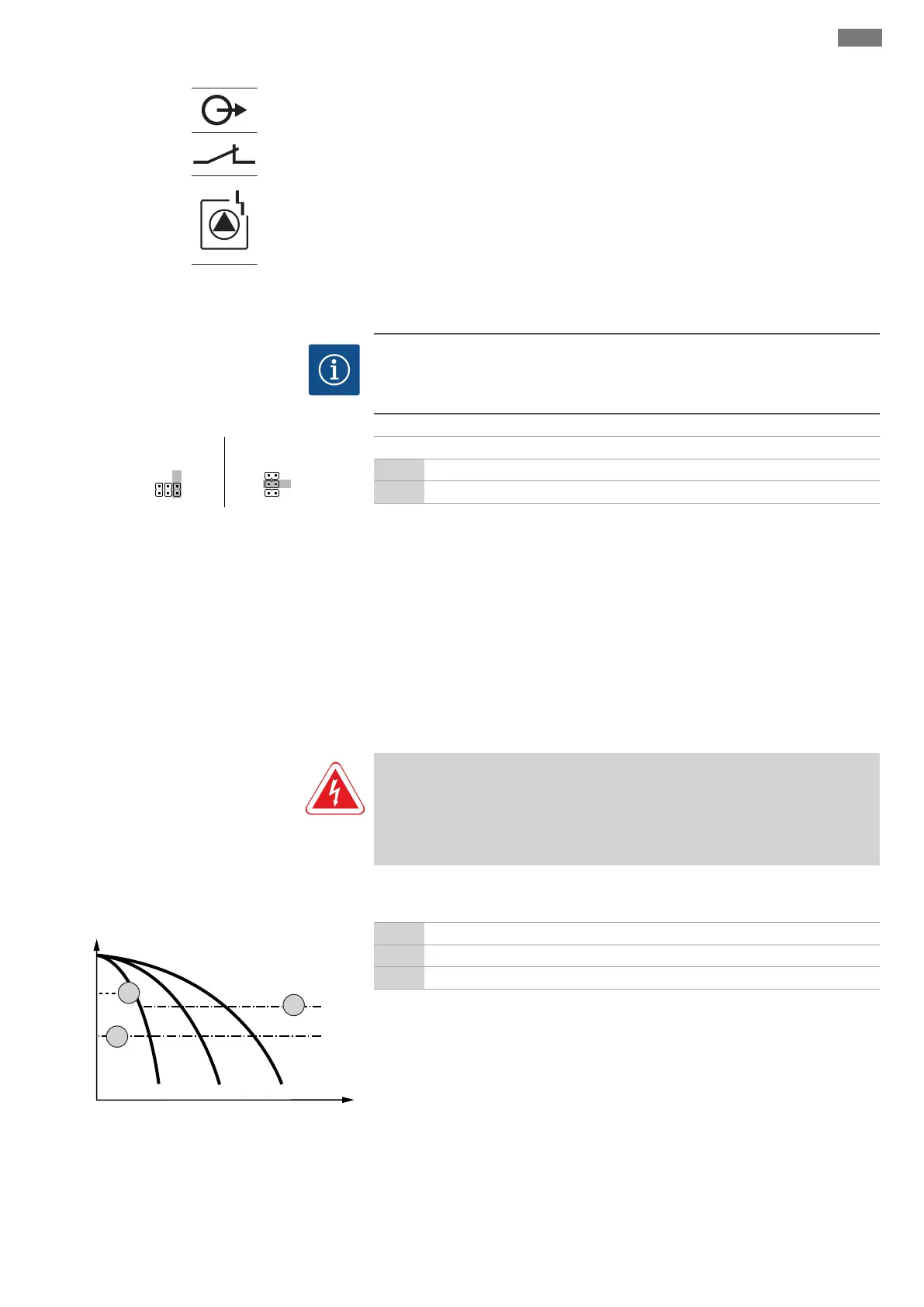

Fig.21: Символ преглед на връзките
През отделен изход се подава сигнал за повреда за всяка помпа (ESM):
▪Вид контакт: безпотенциален НЗ контакт
▪Натоварване на контактите:
– Минимум: 12V, 10mA
– Максимум: 250V, 1A
Положеният от монтажника захранващ кабел да се прокара през кабелните
съединения с резба и да се фиксира. Свържете жилата към клемореда съгласно
схемата на свързване. Вижте номерата на клемите в прегледа за свързване на
капака. „x“ в символа указва съответната помпа:
▪1 = Помпа 1
▪2 = Помпа 2
▪3 = Помпа 3
6.5.17 Връзка ModBus RTU
ЗАБЕЛЕЖКА
Не включвайте външно напрежение!
Включено външно напрежение ще унищожи детайла.
J4 J3 J2
J4
J2
J3
Control EC/ECe-B2 Control EC/ECe-B3
Fig.22: Мост-позиция
Номера на позиция вж. Преглед на детайлите: Wilo-Control EC-Booster [}187]
9 ModBus: Интерфейс RS485
10 ModBus: Мост за терминиране/поляризация
За свързване към сградна техника е на разположение ModBus протокол.
Положеният от монтажника захранващ кабел да се прокара през кабелните
съединения с резба и да се фиксира. Свържете жилата според куплунга към
клемореда.
Да се има предвид следното:
▪Интерфейс: RS485
▪Настройки поротокол за полева шина: Меню 2.01 до 2.05.
▪Tаблото за управление e с фабрично определен срок. Отменяне на терминиране:
Остранете мост „J2“.
▪Ако ModBus има нужда от поляризация, включете мостове „J3“ и „J4“.
7 Обслужване
ОПАСНОСТ
Опасност за живота поради електрически ток!
Упрвлявайте таблото за управление само затворено. При отвореното табло за
управление съществува опасност за живота! Работите по вътрешните детайли
да се извършват винаги от електротехник.
7.1 Начин на функциониране
Wilo-Control EC-Booster
p
Q
2
3
4
Fig.23: Функционална диаграма Control EC-
Booster
2 Прагова стойност за включване
3 Прагова стойност за изключване на основната натоварена помпа
4 Прагова стойност за изключване на върховите помпи
В нормален режим на работа системата поддържа налягането в диапазона между
праговата стойност за включване и изключване. Регулирането тук става като
двупозиционен контрол, сензор за налягане регистрира действителната стойност
на налягането. Когато прагова стойност за включване е под границата, основната
натоварена помпа се включва. В зависимост от необходимата мощност,
допълнително се включват една след друга върховите помпи. Когато праговата
стойност за изключване за върховите помпи е над границата, системата изключва
върховите помпи една след друга. Когато праговата стойност за изключване за
основната натоварена помпа е над границата, системата изключва върховите
помпи една след друга. По време на експлоатацията на течнокристалния дисплей
има индикация и зеленият светодиод свети. За оптимизиране на времето на
работа помпите редовно се прави размяна на помпите.
