de Störungen, Ursachen und Beseitigung
38 WILO SE 2019-07
11.3 Störungsquittierung
Alarmanzeige durch Drücken des Bedienknopfs ausschalten. Störung über das Haupt-
menü oder Easy Actions-Menü quittieren.
Hauptmenü
1
5
3
2

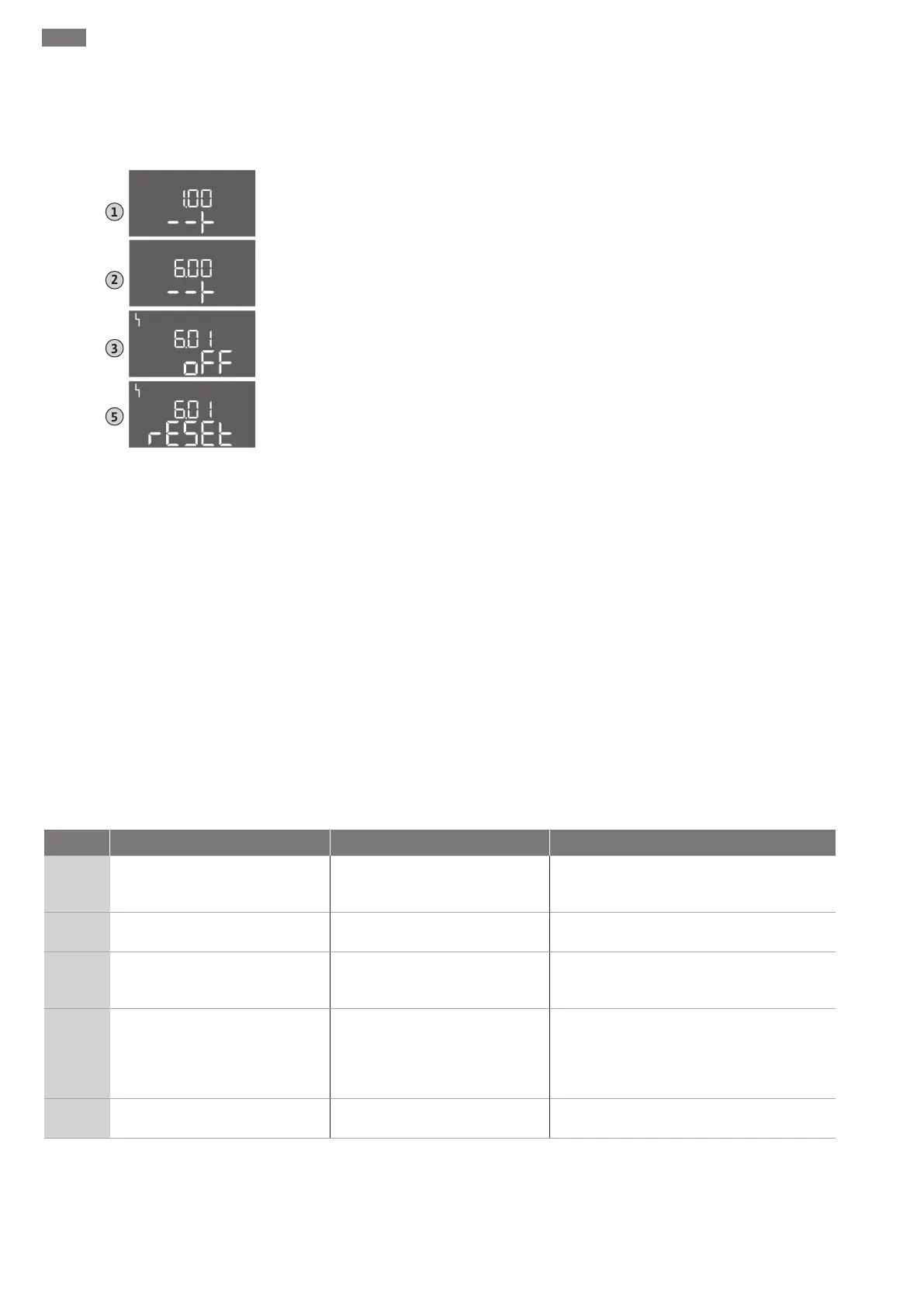

Fig.66: Störung quittieren
‡ Alle Störungen behoben.
1. Bedienknopf 3s drücken.
⇒ Menü 1.00 erscheint.
2. Bedienknopf drehen, bis Menü 6 erscheint.
3. Bedienknopf drücken.
⇒ Menü 6.01 erscheint.
4. Bedienknopf drücken.
5. Wert auf „reset“ ändern: Bedienknopf drehen.
6. Bedienknopf drücken.
▶ Störanzeige zurückgesetzt.
Easy Actions-Menü
‡ Alle Störungen behoben.
1. Easy Actions-Menü starten: Bedienknopf um 180° drehen.
2. Menüpunkt „Err reset“ wählen.
3. Bedienknopf drücken.
▶ Störanzeige zurückgesetzt.
Störungsquittierung fehlgeschlagen
Wenn noch weitere Fehler vorhanden sind, werden die Fehler wie folgt angezeigt:
▪Störungs-LED leuchtet.
▪Fehler-Code des letzten Fehlers wird im Display angezeigt.
Alle weiteren Fehler können über den Fehlerspeicher abgerufen werden.
Wenn alle Störungen behoben sind, die Störungen nochmal quittieren.
11.4 Fehlerspeicher
Das Schaltgerät hat einen Fehlerspeicher für die letzten zehn Fehler. Der Fehlerspeicher
arbeitet nach dem First in/First out-Prinzip. Die Fehler werden in absteigender Reihen-
folge in den Menüpunkten 6.02 bis 6.11 angezeigt:
▪6.02: der letzte/jüngste Fehler
▪6.11: der älteste Fehler
11.5 Fehler-Codes
Code* Störung Ursache Beseitigen
E006
Drehfeldfehler Netzanschluss fehlerhaft, falsches
Drehfeld
Rechtsdrehendes Drehfeld am Netzanschluss
herstellen. Bei Wechselstromanschluss die
Drehfeldüberwachung deaktivieren!
E040
Störung Drucksensor Keine Verbindung zum Sensor Anschlusskabel und Sensor prüfen, defektes
Bauteil austauschen.
E062
Wassermangel/Trockenlaufschutz Wassermangel im Vorbehälter Zulauf und Anlagenparameter prüfen.
Schwimmerschalter auf korrekte Funktion prü-
fen, defektes Bauteil austauschen.
E080.x
Control EC-Booster: Störung Pum-
pe**
Bimetallfühler oder Motorstrom-
überwachung hat ausgelöst.
Pumpe auf Funktion prüfen.
Motor auf ausreichende Kühlung prüfen.
Eingestellten Nennstrom prüfen.
Anschlusskabel prüfen
Kundendienst kontaktieren.
E080.x
Control ECe-Booster: Störung Fre-
quenzumrichter**
Frequenzumrichter hat Fehler ge-
meldet.
Fehler am Frequenzumrichter ablesen und laut
Anleitung beheben.
Legende:
*„x“ = Angabe der Pumpe auf die sich der angezeigte Fehler bezieht!
** Fehler muss manuell quittiert werden.
