Bilag da
Monterings- og driftsvejledning Wilo-Control EC/ECe-Booster 261

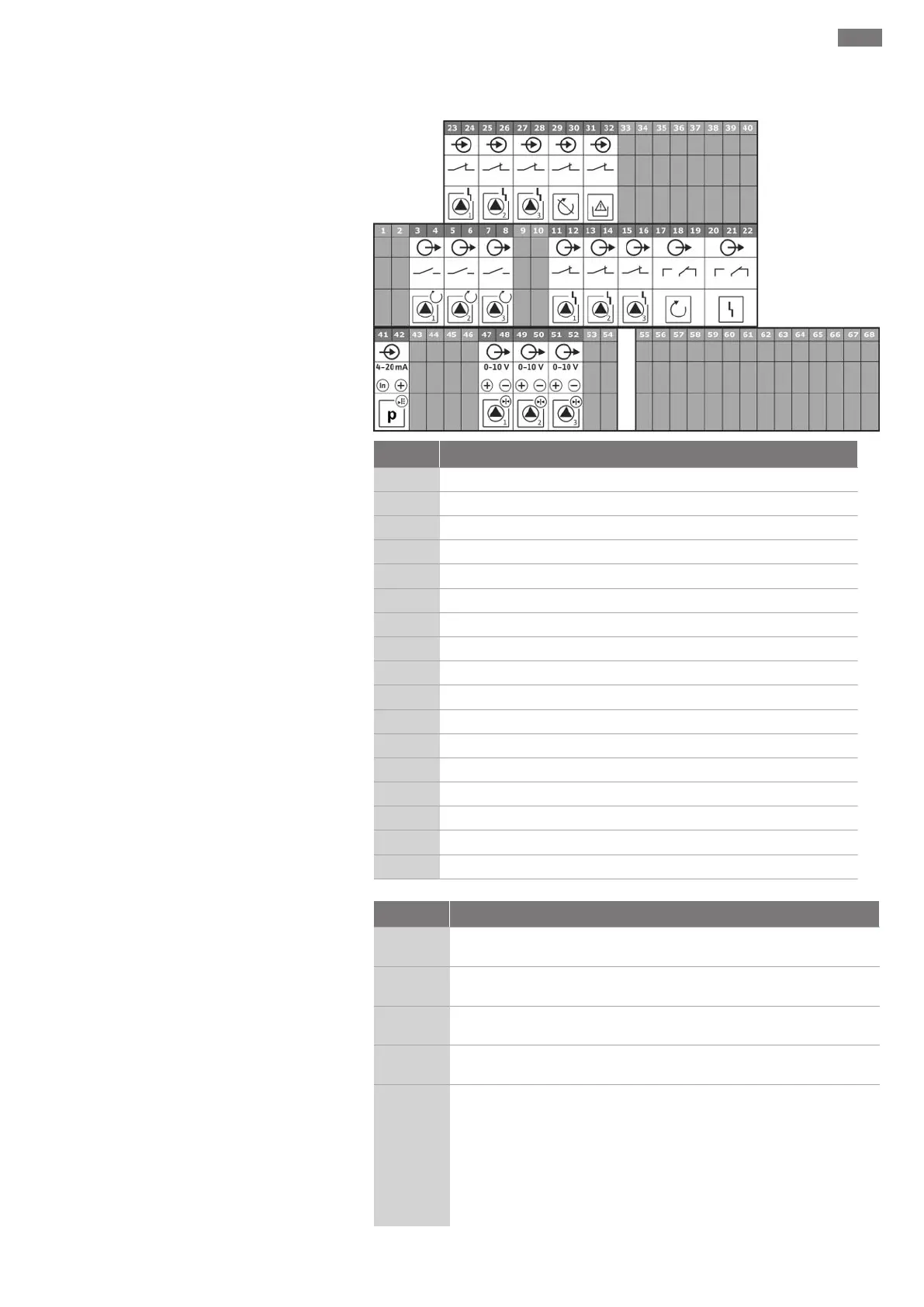

Klemmediagrammer Wilo-Control ECe-B3...
Klemme Funktion
3/4
Udgang: Enkeldriftsmelding pumpe 1
5/6
Udgang: Enkeldriftsmelding pumpe 2
7/8
Udgang: Enkeldriftsmelding pumpe 3
11/12
Udgang: Enkeltfejlmelding pumpe 1
13/14
Udgang: Enkeltfejlmelding pumpe 2
15/16
Udgang: Enkeltfejlmelding pumpe 3
17/18/19
Udgang: Kombinationsdriftsignal
20/21/22
Udgang: Kombinationsfejlsignal
23/24
Indgang: Fejlmelding frekvensomformer pumpe 1
25/26
Indgang: Fejlmelding frekvensomformer pumpe 2
27/28
Indgang: Fejlmelding frekvensomformer pumpe 3
29/30
Indgang: Extern OFF
31/32
Indgang: Vandmangel/tørløbsbeskyttelse
41/42
Indgang: passiv trykføler 4-20mA
47/48
Udgang: Nominelt tryk pumpe 1
49/50
Udgang: Nominelt tryk pumpe 2
51/52
Udgang: Nominelt tryk pumpe 3
13.4 ModBus: Datatyper
Datatype Beskrivelse
INT16
Helt tal i området fra -32768 til 32767.
Det talområde, som rent faktisk er anvendt til et datapunkt, kan afvige.
UINT16
Helt tal uden fortegn i området fra 0 til 65535.
Det talområde, som rent faktisk er anvendt til et datapunkt, kan afvige.
ENUM
Er en oplistning. Kun én af de værdier, der er angivet under parametre,
kan indstilles.
BOOL
En boolsk værdi er en parameter med præcis to tilstande (0 – falsk/false
og 1 – sand/true). Generelt vurderes alle værdier større end nul som true.
BITMAP*
Er en sammenfatning af 16 boolske værdier (bits). Værdierne angives fra
0 til 15. Det tal, der skal læses eller skrives i registeret, fremkommer af
summen af alle bits med værdien 1x2 opløftet i indekstallets potens.
▪Bit 0: 2
0
= 1
▪Bit 1: 2
1
= 2
▪Bit 2: 2
2
= 4
▪Bit 3: 2
3
= 8
▪Bit 4: 2
4
= 16
