Anhang de
Einbau- und Betriebsanleitung Wilo-Control EC/ECe-Booster 41

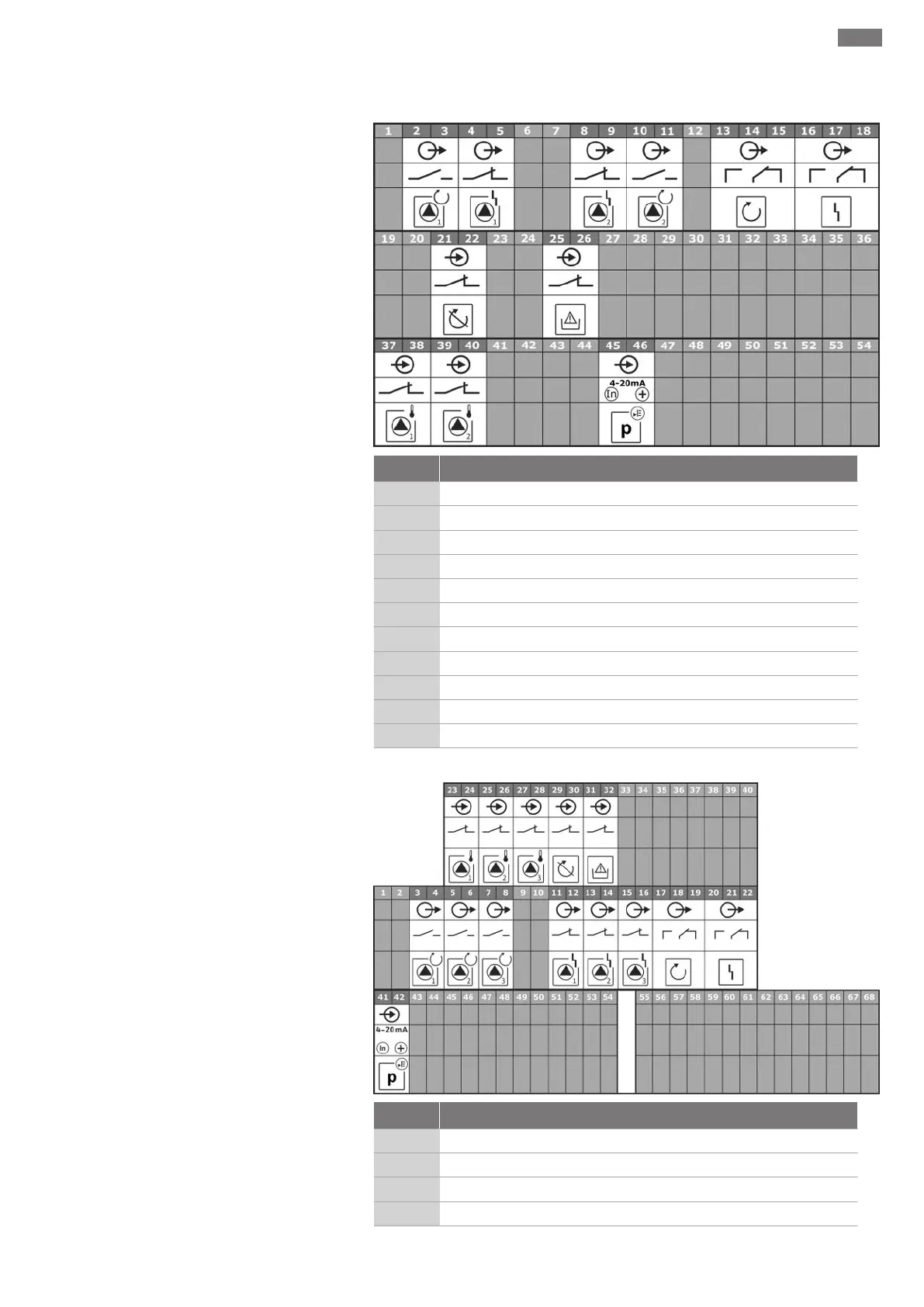

13.3 Übersicht Klemmenpläne
Klemmenpläne Wilo-Control EC-B2...
Klemme Funktion
2/3
Ausgang: Einzelbetriebsmeldung Pumpe 1
4/5
Ausgang: Einzelstörmeldung Pumpe 1
8/9
Ausgang: Einzelstörmeldung Pumpe 2
10/11
Ausgang: Einzelbetriebsmeldung Pumpe 2
13/14/15
Ausgang: Sammelbetriebsmeldung
16/17/18
Ausgang: Sammelstörmeldung
21/22
Eingang: Extern OFF
25/26
Eingang: Wassermangel/Trockenlaufschutz
37/38
Eingang: Thermische Wicklungsüberwachung Pumpe 1
39/40
Eingang: Thermische Wicklungsüberwachung Pumpe 2
45/46
Eingang: passiver Drucksensor 4-20 mA
Klemmenpläne Wilo-Control EC-B3...
Klemme Funktion
3/4
Ausgang: Einzelbetriebsmeldung Pumpe 1
5/6
Ausgang: Einzelbetriebsmeldung Pumpe 2
7/8
Ausgang: Einzelbetriebsmeldung Pumpe 3
11/12
Ausgang: Einzelstörmeldung Pumpe 1
