Klemme Funktion
13/14
Ausgang: Einzelstörmeldung Pumpe 2
15/16
Ausgang: Einzelstörmeldung Pumpe 3
17/18/19
Ausgang: Sammelbetriebsmeldung
20/21/22
Ausgang: Sammelstörmeldung
23/24
Eingang: Thermische Wicklungsüberwachung Pumpe 1
25/26
Eingang: Thermische Wicklungsüberwachung Pumpe 2
27/28
Eingang: Thermische Wicklungsüberwachung Pumpe 3
29/30
Eingang: Extern OFF
31/32
Eingang: Wassermangel/Trockenlaufschutz
41/42
Eingang: passiver Drucksensor 4-20 mA

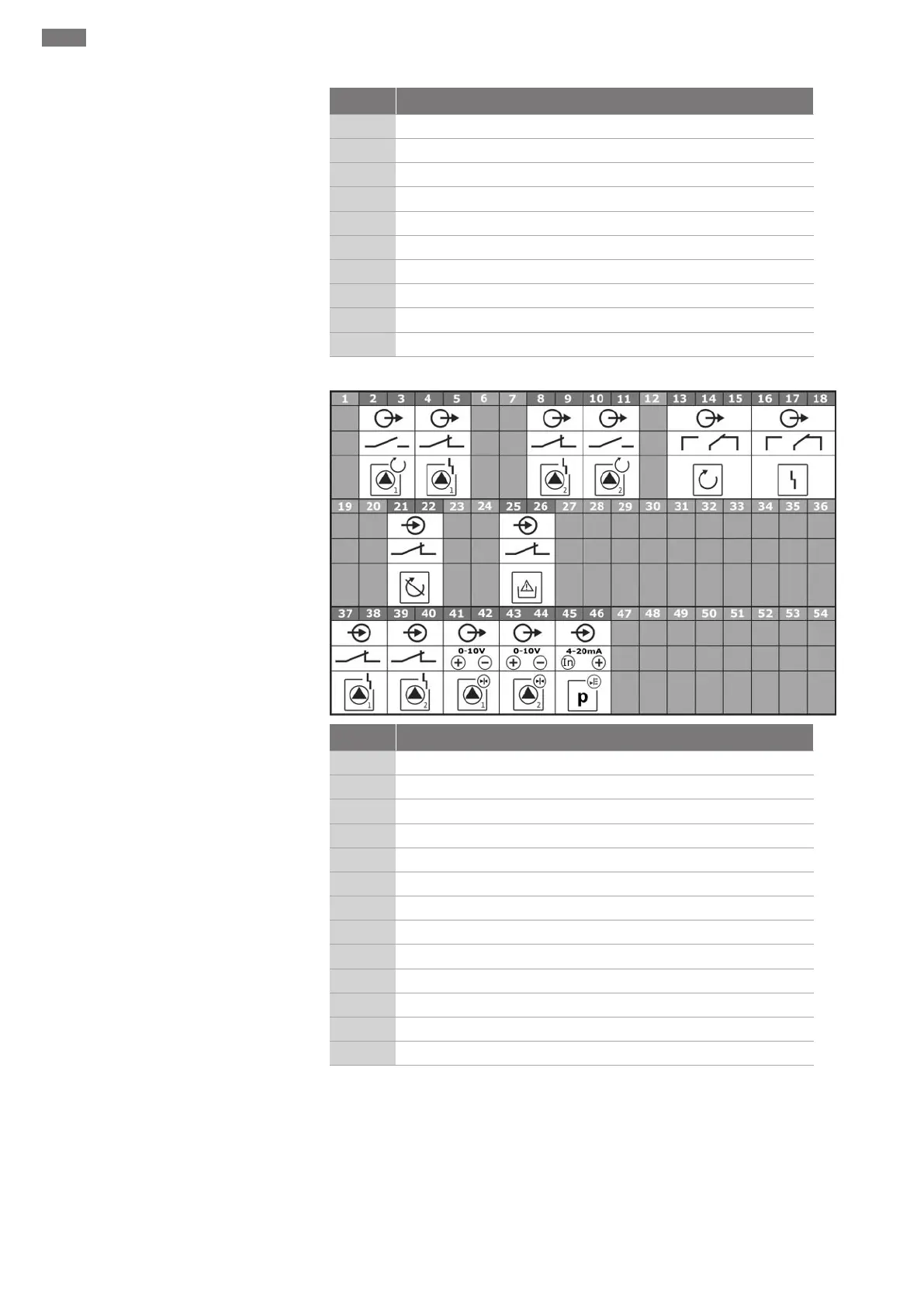

Klemmenpläne Wilo-Control ECe-B2...
Klemme Funktion
2/3
Ausgang: Einzelbetriebsmeldung Pumpe 1
4/5
Ausgang: Einzelstörmeldung Pumpe 1
8/9
Ausgang: Einzelstörmeldung Pumpe 2
10/11
Ausgang: Einzelbetriebsmeldung Pumpe 2
13/14/15
Ausgang: Sammelbetriebsmeldung
16/17/18
Ausgang: Sammelstörmeldung
21/22
Eingang: Extern OFF
25/26
Eingang: Wassermangel/Trockenlaufschutz
37/38
Eingang: Fehlermeldung Frequenzumrichter Pumpe 1
39/40
Eingang: Fehlermeldung Frequenzumrichter Pumpe 2
41/42
Ausgang: Drucksollwert Pumpe 1
43/44
Ausgang: Drucksollwert Pumpe 2
45/46
Eingang: passiver Drucksensor 4-20 mA
