Ввод в эксплуатацию ru
Инструкция по монтажу и эксплуатации Wilo-Control EC/ECe-Booster 803
подсоединением к сети переменного тока, на дисплее отображаются сообще-
ния об ошибках.
• Контроль вращающегося поля: код ошибки «E006»
⇒ Выключить контроль вращающегося поля: меню5.68, установить значе-
ние «off».
• Контроль подачи питания на электродвигатель: код ошибки «E080.x»
⇒ Выключить контроль подачи питания на электродвигатель: меню5.69,
установить значение «off».
▶ Функции контроля деактивированы. Теперь прибор управления работает без
ошибок с подсоединением к сети переменного тока.
УВЕДОМЛЕНИЕ
Обращать внимание на код ошибки на дисплее
Если горит или мигает красный светодиодный индикатор неисправности, сле-
дует обратить внимание на код ошибки на дисплее. Если ошибка была под-
тверждена, значит, в меню6.02 сохранена последняя ошибка.
1
2
3
4
5

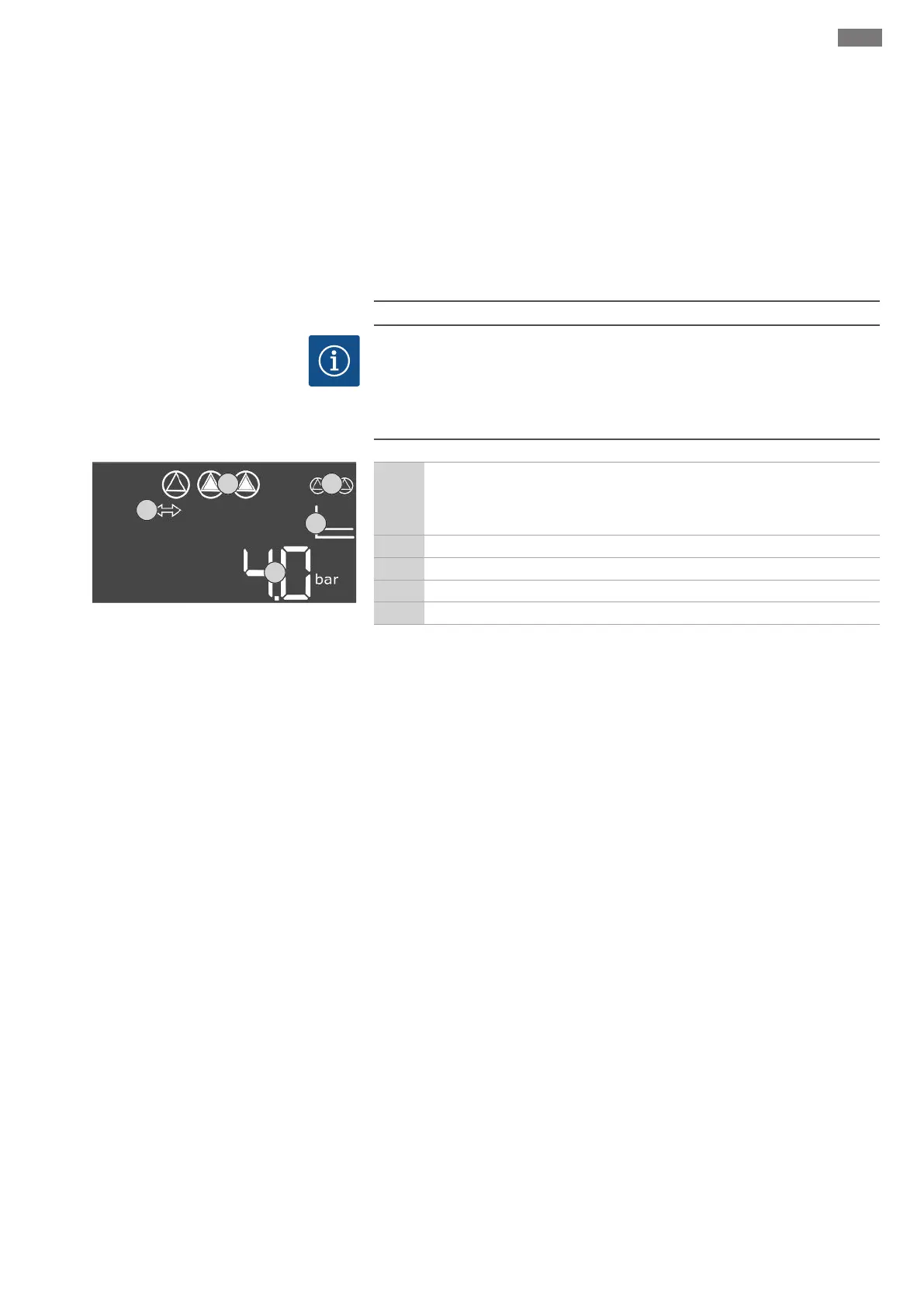

Fig.26: Основной экран
1
Текущий статус насоса
–Количество зарегистрированных насосов
–Насос активирован/деактивирован;
–Насосы вкл./выкл.
2 Полевая шина активирована
3 Фактическое значение давления
4 Способ регулирования (например, p-c)
5 Функция резервного насоса активирована
‡ Прибор управления закрыт.
‡ Установка выполнена надлежащим образом.
‡ Все датчики сигналов и потребители подсоединены и установлены в рабочем
пространстве.
‡ Если имеется WMS (защита от сухого хода), значит, точка переключения на-
строена правильно.
‡ Защита электродвигателя предварительно настроена согласно данным насо-
са (только «Control EC-Booster»).
1. Повернуть главный выключатель в положение «ON».
2. Прибор управления запускается
–Все светодиоды загораются на 2с.
–Включается дисплей и появляется основной экран.
–На дисплее отображается символ режима ожидания.
▶ Прибор управления готов к работе, запускается первичная конфигурация или
автоматический режим.
8.3 Запуск первичной конфигура-
ции
Во время конфигурации учитывать указанное далее.
▪Если в течение 6минут не осуществляется ввод или управление, происходит ни-
жеуказанное.
– Подсветка дисплея отключается.
– Дисплей снова показывает главный экран.
– Ввод параметров блокируется.
▪Некоторые настройки можно изменять только тогда, когда нет ни одного работа-
ющего насоса.
▪Меню автоматически согласовывается в соответствии с настройками. Пример:
меню5.41–5.43 можно видеть только при активированной функции «Pump
Kick» (меню5.40).
▪Структура меню действительна для всех приборов управления ЕС (например,
HVAC, Booster, Lift, Fire и т.д.). Поэтому в структуре меню возможны пробелы.
По умолчанию значения только отображаются. Для изменения значений необхо-
димо деблокировать ввод параметров в меню7.01.
