4 Descrizione del prodotto
4.1 Struttura

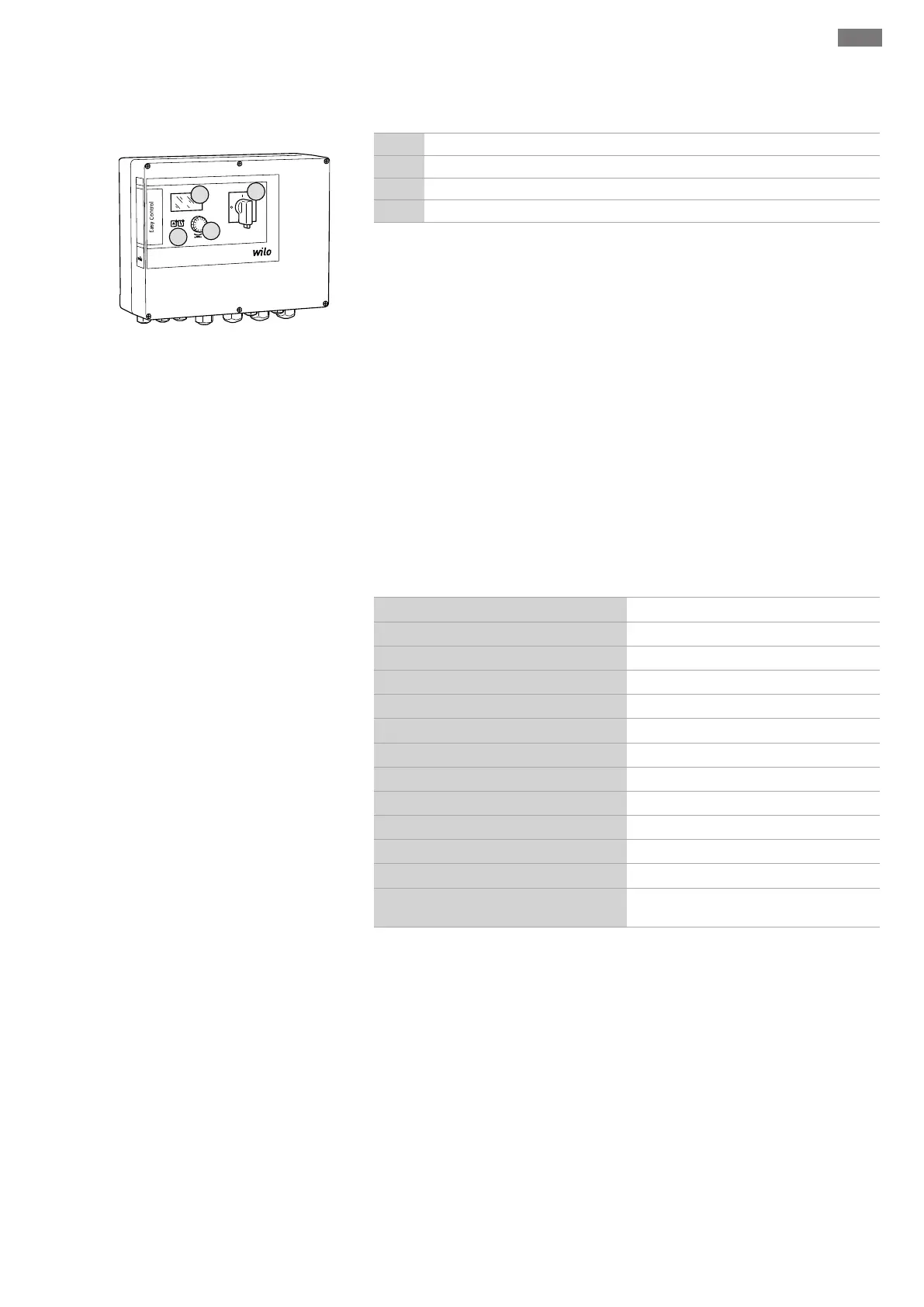

Fig.1: Lato anteriore dell’apparecchio di co-
mando
1 Interruttore principale
2 Pulsante di comando
3 Indicatori LED
4 Display LCD
La parte anteriore dell’apparecchio di comando è costituita dai seguenti componenti
principali:
▪Interruttore principale per accendere e spegnere l’apparecchio di comando
▪Pulsante di comando per la scelta del menu e l’immissione dei parametri
▪LED per indicare lo stato di esercizio attuale
▪Display LCD per la visualizzazione dei dati di funzionamento attuali e delle singole voci
di menu
4.2 Principio di funzionamento
A seconda della pressione reale attuale nell’impianto, le pompe si accendono e spengo-
no automaticamente singolarmente. La regolazione della pressione per il Control EC-
Booster avviene tramite un regolatore a due punti, mentre per il Control ECe-Booster
avviene tramite un regolatore PID. Al raggiungimento del funzionamento a secco, scatta
una segnalazione ottica e tutte le pompe vengono spente forzatamente. I guasti ven-
gono registrati nella memoria errori.
I dati e gli stati di funzionamento attuali vengono visualizzati sul display LCD e con i
LED. L’impiego e l’immissione dei parametri di funzionamento avvengono tramite una
manopola.
4.3 Dati tecnici
Dati di fabbricazione*
Vedere targhetta dati pompa
Alimentazione di rete
Vedere targhetta dati pompa
Frequenza di rete
50/60Hz
Assorbimento di corrente max. per pompa
Vedere denominazione del tipo
Potenza nominale max. per pompa
Vedere targhetta dati pompa
Tipo di avviamento della pompa
Vedere denominazione del tipo
Temperatura ambiente/d’esercizio
0... 40 °C
Temperatura di stoccaggio
-30 ... +60 °C
Umidità relativa dell’aria max.
90 %, non condensante
Grado di protezione
IP54
Sicurezza elettrica
Grado di inquinamento II
Tensione comandi ausiliari
Vedere targhetta dati pompa
Materiale dell’alloggiamento
Policarbonato, resistente agli UV oppure
lamiera in acciaio, verniciata a polvere
*La data di fabbricazione è indicata conformemente alla norma ISO8601: JJJJWww
▪JJJJ = anno
▪W = abbreviazione per settimana
▪ww = indicazione della settimana di calendario
4.4 Ingressi e uscite
Ingressi
▪Ingresso analogico:
– 1x sensore di pressione passivo 4 – 20mA
▪Ingressi digitali:
– 1x interruttore a galleggiante/pressostato per il rilevamento del livello di funziona-
mento a secco/mancanza d’acqua
– 1x Extern OFF: per lo spegnimento remoto di tutte le pompe
▪Monitoraggio pompe:
– Control EC-Booster: 1x ingresso/pompa per il monitoraggio termico dell’avvolgimen-
to tramite sensore bimetallo
AVVISO!I sensori PTC e Pt100 non possono essere collegati!
