Kasutuselevõtmine et
Paigaldus- ja kasutusjuhend Wilo-Control EC/ECe-Booster 285
1
2
3
4
5

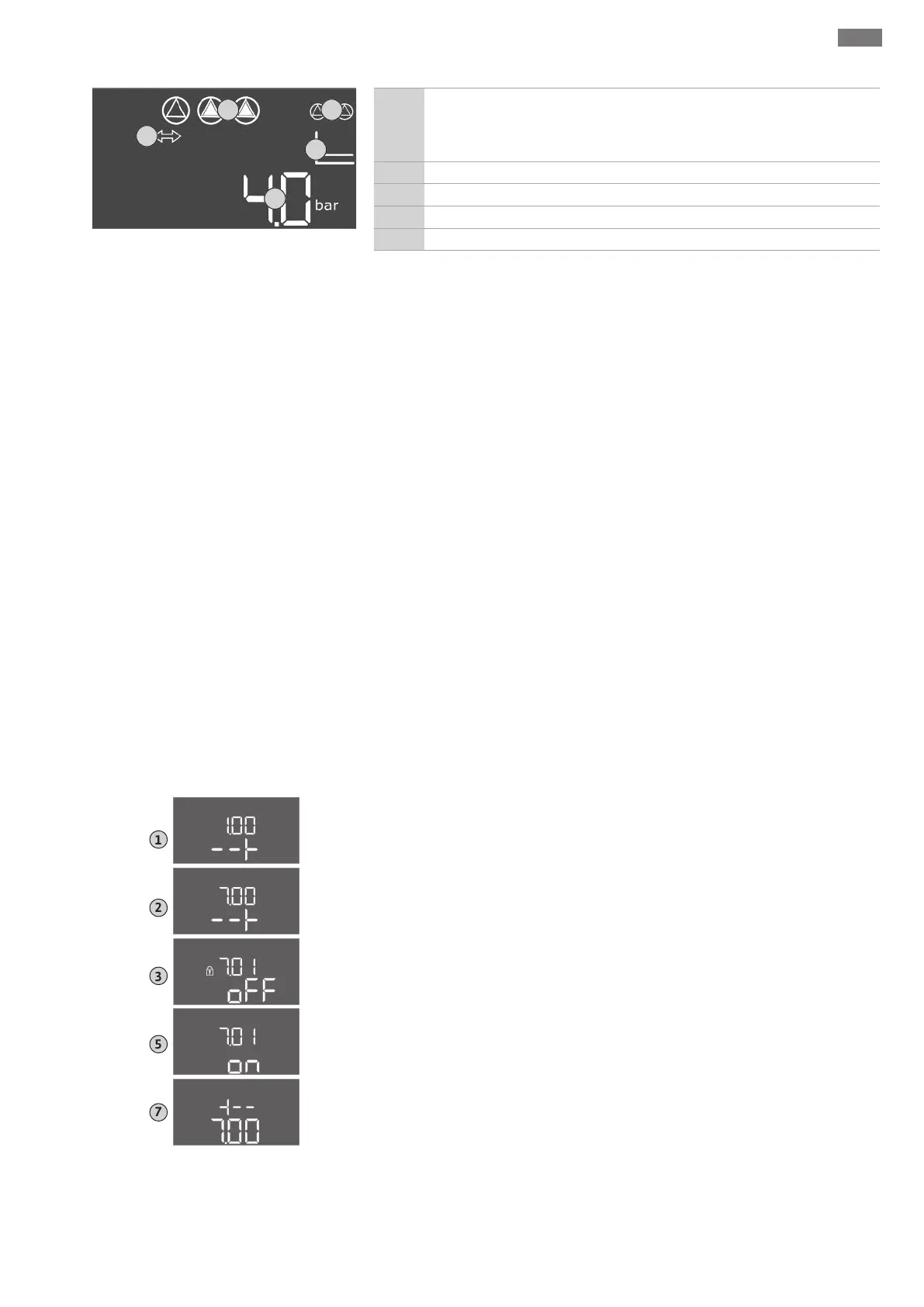

Fig.26: Avakuva
1
Pumba hetkeolek:
- registreeritud pumpade arv
- pump aktiveeritud/inaktiveeritud
- pumbad sees/väljas
2 Väljasiin on aktiivne
3 Rõhu tegelik väärtus
4 Reguleerimisviis (nt p-c)
5 Varupumba funktsioon on aktiveeritud
‡ Lülitusseadis on suletud.
‡ Paigaldus on nõuetekohaselt tehtud.
‡ Kõik signaaliandurid ja tarbijad on ühendatud ja tööruumi paigaldatud.
‡ Kui on olemas kuivkäigukaitse (kuivalt töötamise kaitse), lülituspunkt on õigesti
seadistatud.
‡ Mootori kaitse on pumba andmete järgi eelseadistatud (ainult „Control EC-
Booster“).
1. Keerake pealüliti asendisse „ON“.
2. Lülitusseadis käivitub.
- Kõik LED-lambid süttivad 2sekundiks.
- Ekraan süttib ja avaneb avakuva.
- Ekraanile ilmub ooterežiimi sümbol.
▶ Lülitusseadis on töövalmis, käivitage esmane konfigureerimine või automaatrežiim.
8.3 Esmase konfigureerimise
käivitamine
Arvestage konfigureerimise ajal järgmisi punkte.
▪Kui 6minuti jooksul ei tehta ühtegi sisestust ega kasutata ühtegi funktsiooni:
– lülitub ekraanivalgustus välja;
– ekraanile ilmub uuesti põhikuva;
– blokeeritakse parameetrite sisestamine.
▪Mõnda seadistust saab ainult siis muuta, kui ükski pump ei ole töös.
▪Menüü kohandub automaatselt seadistuste alusel. Näide: menüüd 5.41 ... 5.43 on
nähtavad ainult siis, kui funktsioon „Pumba lühiajaline käivitumine“ (menüü 5.40) on
aktiveeritud.
▪Menüüstruktuur kehtib kõigi EC-lülitusseadiste (nt HVAC, Booster, Lift, Fire, ...) kohta.
Seetõttu võivad tekkida menüüstruktuuris tühjad kohad.
Vaikimisi saab väärtusi ainult kuvada. Väärtuste muutmiseks lubage menüüs 7.01
parameetrite sisestamine:
7
1
5
3
2
Fig.27: Parameetrite sisestuse lubamine
1. Vajutage juhtnuppu 3sekundit.
⇒ Avaneb menüü 1.00
2. Keerake juhtnuppu, kuni kuvatakse menüü 7.
3. Vajutage juhtnuppu.
⇒ Avaneb menüü 7.01.
4. Vajutage juhtnuppu.
5. Seadke väärtuseks „on“: Keerake juhtnuppu.
6. Väärtuse salvestamine: vajutage juhtnuppu.
⇒ Menüü muutmine on lubatud.
7. Keerake juhtnuppu, kuni kuvatakse menüü 7 lõpp.
8. Vajutage juhtnuppu.
⇒ Tagasi põhikuva tasandile.
▶ Esmase konfigureerimise käivitamine:
- Menüü 5: Põhiseadistused
- Menüü 1: Sisse-/väljalülitusväärtused
- Menüü 2: Väljasiini ühendamine (kui on olemas)
- Menüü 3: Pumpade vabastamine
