fr Description du produit
94 WILO SE 2019-07
4 Description du produit
4.1 Structure
1
2
3
4

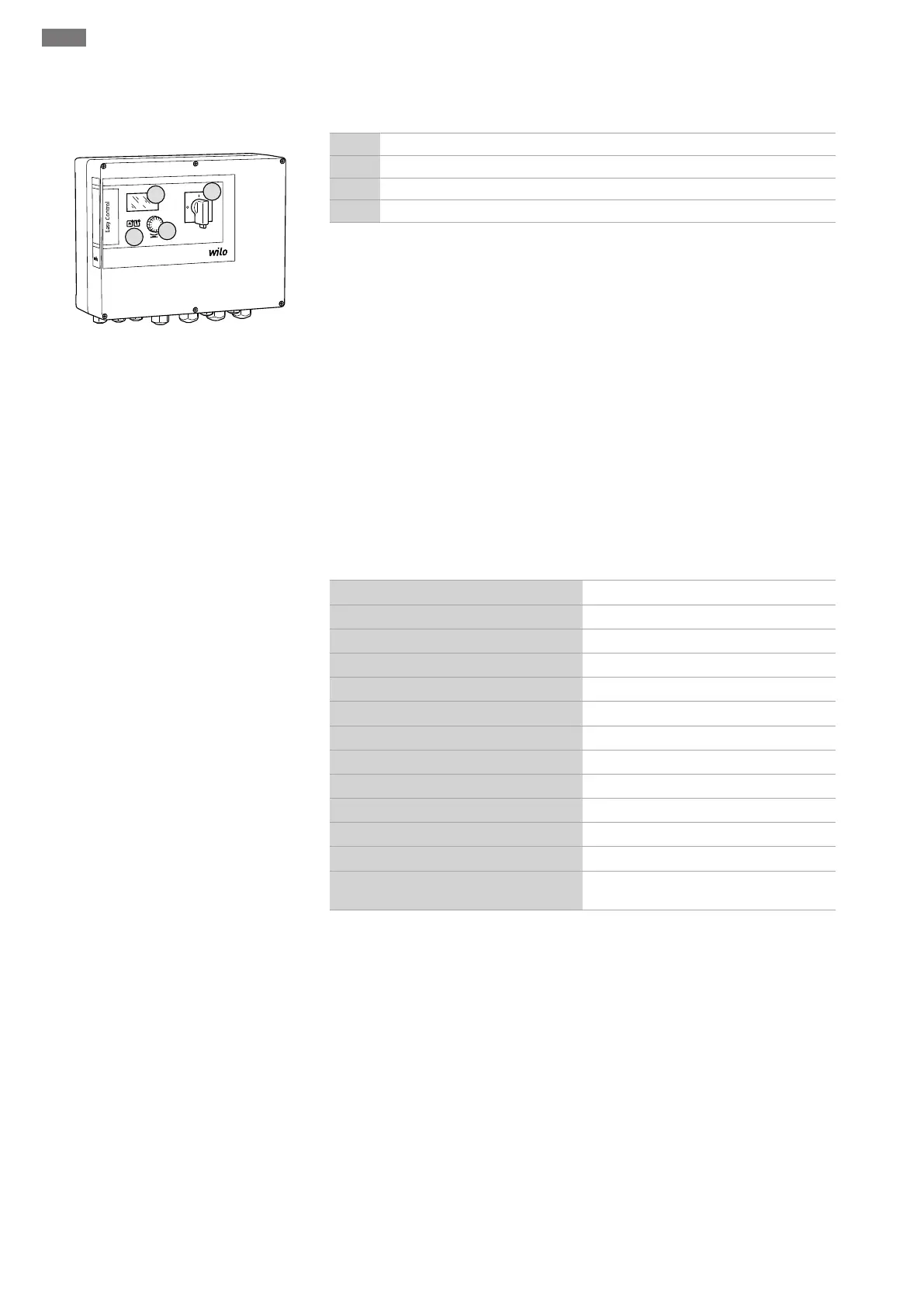

Fig.1: Façade du coffret de commande
1 Commutateur principal
2 Bouton de commande
3 Indicateurs LED
4 Écran LCD
La façade du coffret de commande comprend les composants principaux suivants:
▪Commutateur principal pour mettre en marche et arrêter le coffret de commande
▪Bouton de commande pour la sélection des menus et la saisie des paramètres
▪LED permettant d'afficher l'état de fonctionnement actuel
▪Écran LCD pour l'affichage des données d'exploitation actuelles et des différentes op-
tions de menu
4.2 Fonctionnement
En fonction de la pression réelle dans l'installation, chacune des pompes est démarrée
ou arrêtée automatiquement. La régulation de la pression s'effectue, pour le Control
EC-Booster, à l'aide d'un régulateur deux points, et pour le Control ECe-Booster, au
moyen d'un régulateur PID. Lorsque le niveau de fonctionnement à sec est atteint, un
signal visuel se déclenche et un arrêt forcé de toutes les pompes a lieu. Les pannes sont
enregistrées dans la mémoire des défauts.
Les données d'exploitation et états de fonctionnement actuels sont affichés sur l'écran
LCD et signalés par des LED. La commande et la saisie des paramètres de fonctionne-
ment s'effectuent au moyen d'un bouton rotatif.
4.3 Caractéristiques techniques
Date de fabrication*
Voir plaque signalétique
Alimentation réseau
Voir plaque signalétique
Fréquence du réseau
50/60Hz
Courant absorbé max. par pompe
Voir désignation du type
Puissance nominale max. par pompe
Voir plaque signalétique
Type de branchement de la pompe
Voir désignation du type
Température ambiante/de service
0 ... +40°C
Température de stockage
-30 ... +60°C
Humidité de l'air relative max.
90%, sans condensation
Classe de protection
IP54
Sécurité électrique
Degré de pollution II
Tension de commande
Voir plaque signalétique
Matériau du corps
Poly carbonate, résistant aux UV ou tôle
d'acier, revêtement par poudre
*La date de fabrication est indiquée selon la norme ISO8601: JJJJWww
▪JJJJ = année
▪W = abréviation de semaine
▪ww = indication de la semaine calendaire
4.4 Entrées et sorties
Entrées
▪Entrée analogique:
– 1 capteur de pression passif 4-20mA
▪Entrées numériques:
– 1interrupteur à flotteur ou interrupteur à pression pour la détection du niveau de
fonctionnement à sec/manque d'eau
– 1xExtern OFF pour la désactivation à distance de toutes les pompes
▪Surveillance de la pompe:
– Control EC-Booster: 1entrée/pompe pour la surveillance thermique du bobinage par
sonde bimétallique
AVIS!Les capteurs PTC et Pt100 ne peuvent pas être raccordés!
– Control ECe-Booster: 1 entrée/pompe pour le rapport de défauts du convertisseur de
fréquence
