da Opstilling
230 WILO SE 2019-07
6.5 Elektrisk tilslutning
FARE
Livsfare på grund af elektrisk strøm!
Ukorrekt adfærd under udførelse af elarbejder kan medføre død som følge af elek-
trisk stød! Elarbejder skal udføres af en elinstallatør i henhold til de lokalt gældende
forskrifter.
BEMÆRK
Afhængigt af systemimpedansen og de tilsluttede forbrugeres maks. antal til- og
frakoblinger/time kan der forekomme spændingsudsving og/eller -fald.
Ved brug af skærmede kabler skal afskærmningen i den ene side af styreenheden
lægges på jordskinnen!
Lad altid en elinstallatør udføre tilslutningen!
Monterings- og driftsvejledningen for de tilsluttede pumper og signalgivere skal
overholdes.
Nettilslutningens strøm og spænding skal svare til angivelserne på typeskiltet.
Udfør sikringen på netsiden i henhold til de lokalt gældende forskrifter.
Hvis der anvendes ledningssikkerhedsafbrydere, skal koblingskarakteristikken vælges,
så den passer til den tilsluttede pumpe.
Hvis der installeres fejlstrømsrelæ (RCD, type A, sinusformet strøm, alle strøm sensitiv),
skal de lokalt gældende forskrifter overholdes.
Træk tilslutningskablet i henhold til de lokalt gældende forskrifter.
Undlad at beskadige tilslutningskablerne, når de trækkes.
Forbind styreenheden og alle elektriske forbrugere til jord.
6.5.1 Oversigt over komponenterne:
Wilo-Control EC-Booster
F1 F2 F3
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
GND A(+) B(-)
GND LO
J4
J3
J2
HI
1
2
26
Current Pump1
Current Pump2
4
5
8
9
6
3
2
1
7
10

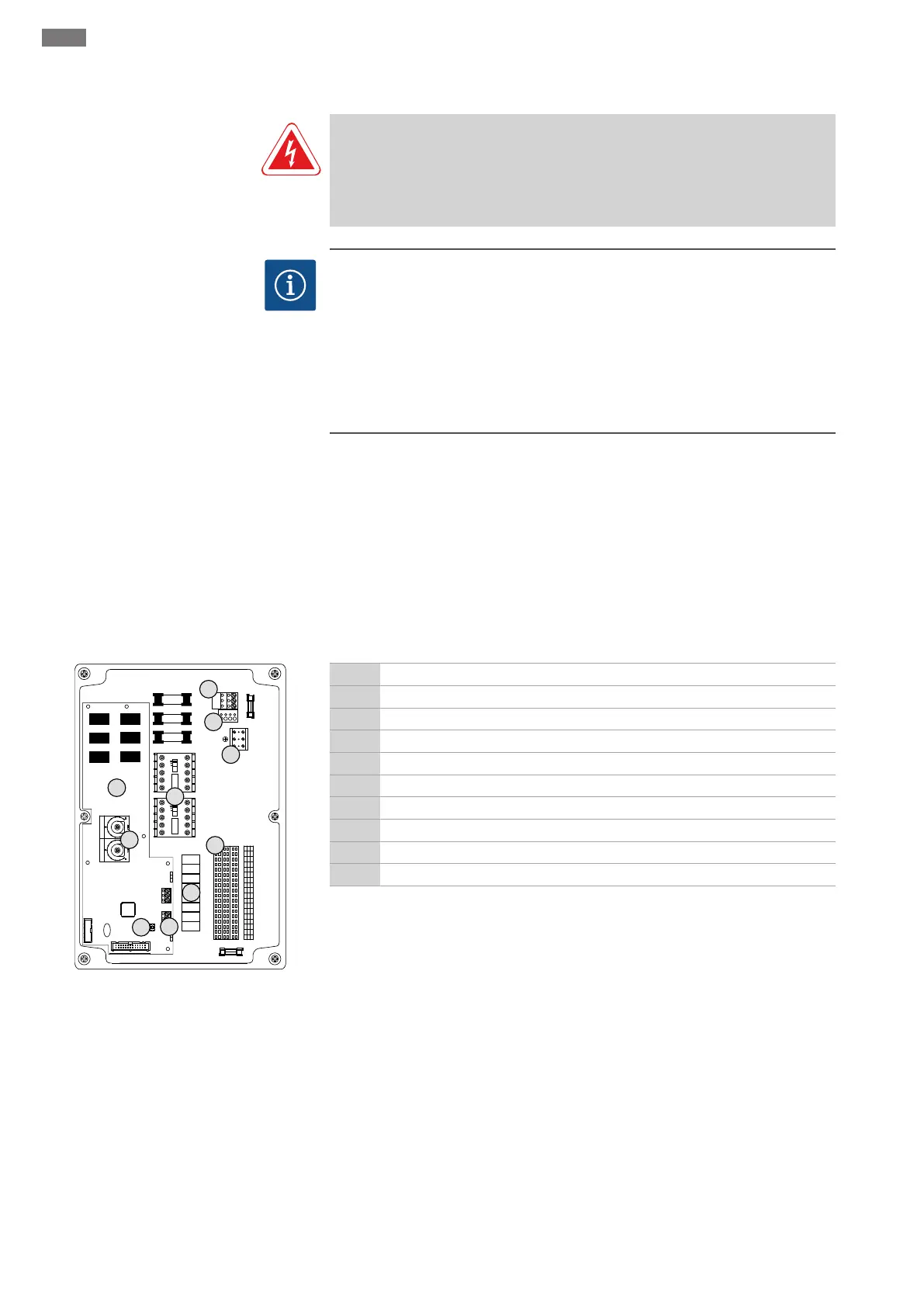

Fig.2: Control EC-B 2...
1 Klemmerække: Nettilslutning
2 Indstilling af netspænding
3 Klemmerække: Jord (PE)
4 Klemmerække: Styring/følere
5 Kontaktorkombinationer
6 Udgangsrelæ
7 Styreprint
8 Potentiometer for motorstrømovervågning
9 ModBus RTU: RS485-grænseflade
10 ModBus RTU: Jumper til terminering/polbestemmelse
