Wilo Control EC-Booster User Manual

bg Пускане в експлоатация
200 WILO SE 2019-07
1
2
3
4
5

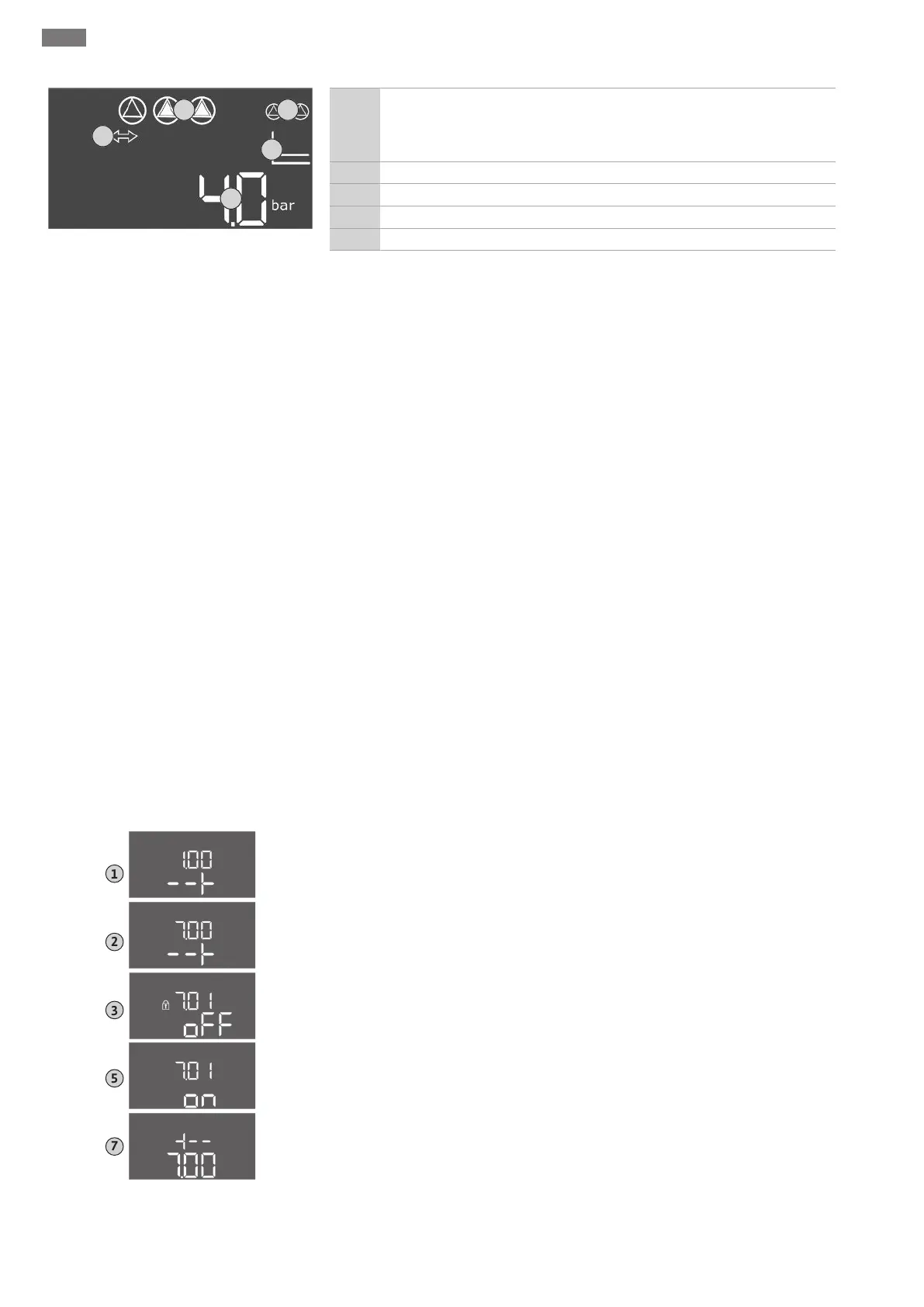

Fig.26: Стартов екран
1
Текущ статус на помпите:
- Брой на регистрираните помпи
- Помпа активирана/деактивирана
- Помпи вкл./изкл.
2 Полевата шина е активна
3 Действителна стойност на налягането
4 Режим на регулиране (напр. p-c)
5 Функция Резервна помпа активирана
‡ Таблото за управление е затворено.
‡ Монтажът е извършен правилно.
‡ Всички сигнални датчици и консуматори са свързани и монтирани в
работното помещение.
‡ Ако е налична защита от работа на сухо, точката на превключване е правилно
настроена.
‡ Защитата на мотора според информацията за помпата е предварително
настроена (само „Control EC-Booster“).
1. Завъртете главния прекъсвач в позиция „ON“.
2. Табло за управление стартирано.
- Всички светодиоди светят за 2 секунди
- Дисплеят светва и се появява стартовия екран.
- Standby-символът се появява на дисплея.
▶ Таблото за управление е в готовност за експлоатация, стартиране на
първоначална конфигурация или автоматичен режим на работа.
8.3 Стартиране на първоначална
конфигурация
Имайте предвид следните точки по време на конфигурацията:
▪Ако за 6 минути няма въвеждане или обслужване, следва:
– Изключва осветлението на дисплея.
– Дисплеят показва отново основния екран.
– Блокира се въвеждането на параметри.
▪Някои настройки могат да се променят само, когато няма помпа в експлоатация.
▪Менюто се променя автоматично въз основа на настройките. Пример: менютата
5.41 ... 5.43 са само видими, когато функцията „пуск на помпата“ (меню 5.40) е
активирана.
▪Структурата на менюто е валидна за всички EC-табла за управление (напр. HVAC,
Booster, Lift, Fire, ...). Поради това може да има пропукси в структурата на менюто.
По принцип стойностите само се показват. За да се променят стойностите,
разрешете въвеждането на параметри в меню 7.01:
7
1
5
3
2
Fig.27: Освобождаване на въвеждане на
параметри
1. Натиснете копчето за управление за 3 сек.
⇒ Появява се Меню 1.00
2. Завъртете копчето за управление, докато се появи Меню 7.
3. Натиснете копчето за управление.
⇒ Появява се меню 7.01.
4. Натиснете копчето за управление.
5. Променете стойността на „on“: Завъртете копчето за управление.
6. Запамети стойността: Натиснете копчето за управление.
⇒ Менюто е освободено за промени.
7. Завъртете копчето за управление, докато се появи края на Меню 7.
8. Натиснете копчето за управление.
⇒ Обратно към нивото на Главно меню.
▶ Стартиране на първоначална конфигурация:
- Меню 5: Основни настройки
- Меню 1: Стойности на включване/изключване
- Меню 2: Свързване на полвеа шина (ако е налична)
- Меню 3: Освобождаване на помпите
