Вход „Extern OFF“ активен: Всички помпи са изключени
Има поне едно текущо (неквитирано) съобщение за грешка.
Уреда комуникира с една полева шинна система.

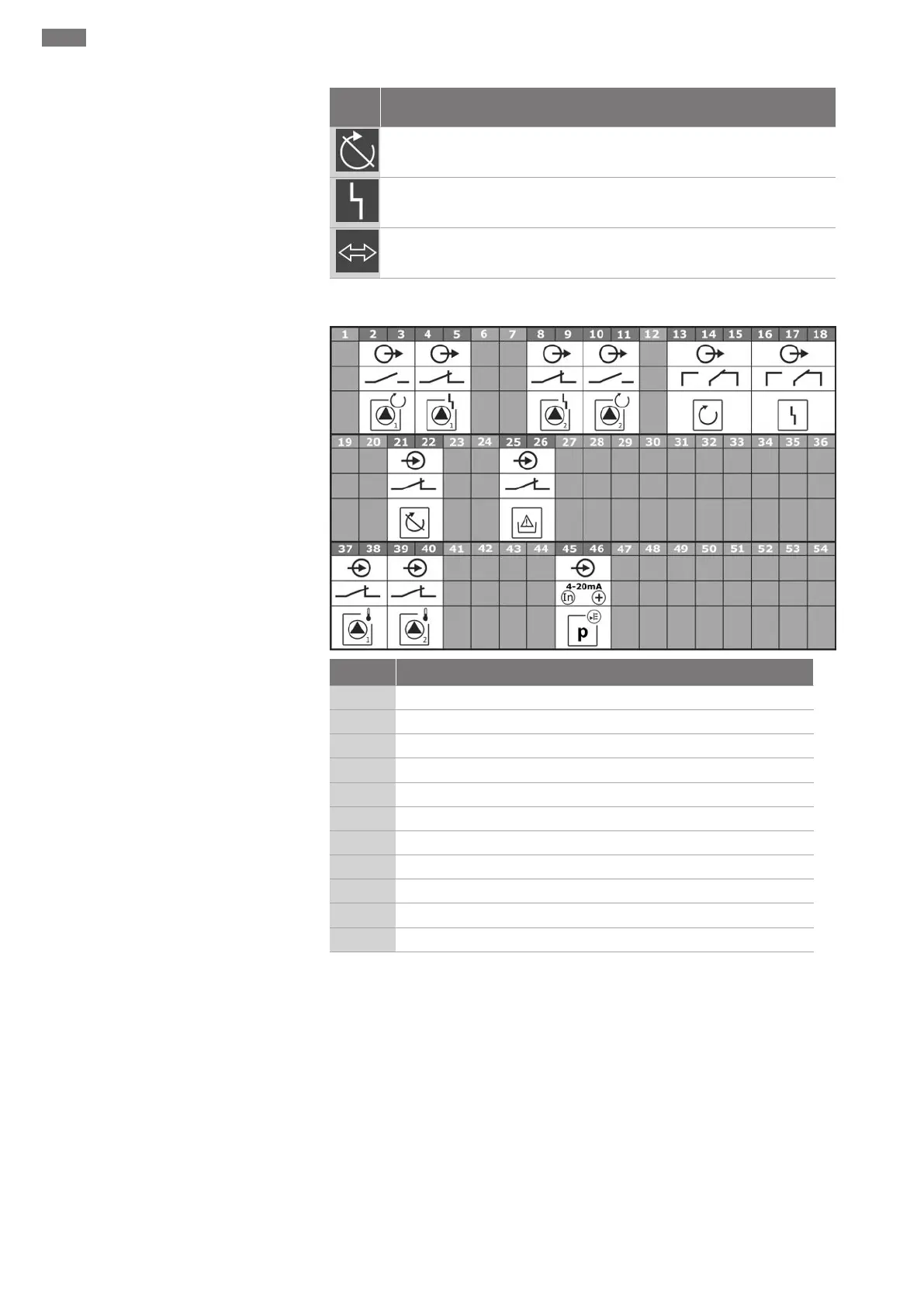

13.3 Преглед на схеми на свързване
Схеми на свързване Wilo-Control EC-B2...
Клема Функция
2/3
Изход: Единичен сигнал за работа на Помпа 1
4/5
Изход: Eдиничен сигнал за неизправност на помпа 1
8/9
Изход: Eдиничен сигнал за неизправност на помпа 2
10/11
Изход: Единичен сигнал за работа на Помпа 2
13/14/15
Изход: Общ сигнал за работа
16/17/18
Изход: Общ сигнал за повреда
21/22
Вход: Extern OFF
25/26
Вход: Недостиг на вода/Защита от работа на сухо
37/38
Вход: Термичен контрол на намотките на Помпа 1
39/40
Вход: Термичен контрол на намотките на Помпа 2
45/46
Вход: пасивен сензор за налягане 4-20mA
