Wilo Control EC-Booster User Manual

Управление ru
Инструкция по монтажу и эксплуатации Wilo-Control EC/ECe-Booster 799
7.1 Принцип действия
Wilo-Control EC-Booster
p
Q
2
3
4

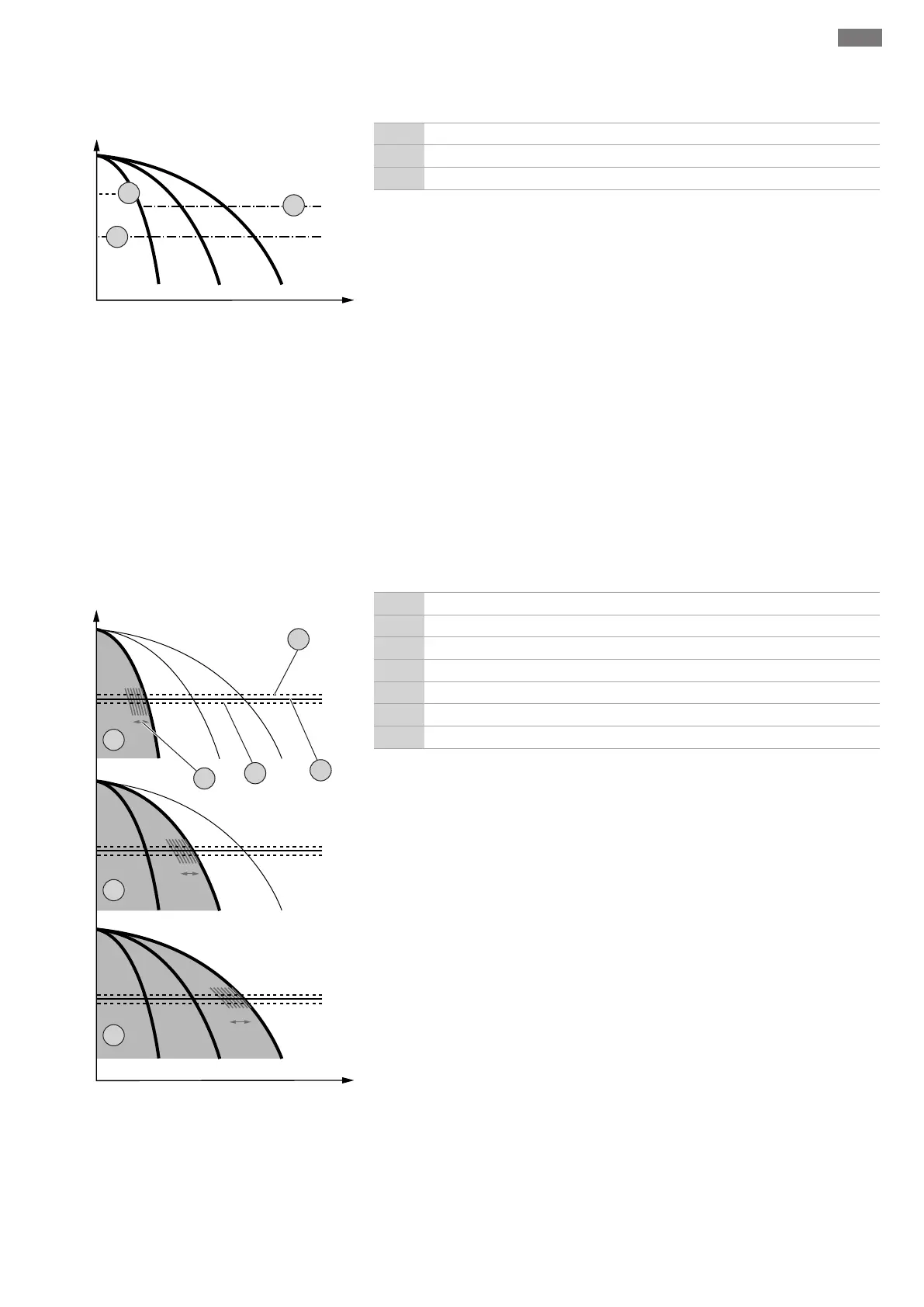

Fig.23: Функциональная диаграмма Control
EC-Booster
2 Пороговое значение включения
3 Пороговое значение выключения главного насоса
4 Пороговое значение выключения насоса пиковой нагрузки
В нормальном режиме система удерживает давление в диапазоне между порого-
вым значением включения и выключения. При этом регулирование осуще-
ствляется как двухпозиционное регулирование, датчик давления определяет
фактическое значение давления. При выходе за нижний предел порогового зна-
чения включения выполняется включение главного насоса. В зависимости от тре-
буемой мощности выполняется последовательное подключение насосов пиковой
нагрузки. При превышении порогового значения выключения насосов пиковой
нагрузки система последовательно отключает насосы пиковой нагрузки. При
превышении порогового значения выключения главного насоса система отключа-
ет главный насос. Во время эксплуатации выполняется индикация на ЖК-дис-
плее, и горит зеленый светодиод. Для оптимизации времени работы насосов вы-
полняется смена работы насосов.
При неисправности выполняется автоматическое переключение на другой насос.
Код ошибки выводится на ЖК-дисплей и горит красный светодиод. Активируют-
ся выходы для обобщенной (SSM) и раздельной сигнализации неисправности
(ESM).
Если достигнут уровень отсутствия воды в накопительном резервуаре (защита
от сухого хода), отключаются все насосы. Код ошибки выводится на ЖК-дисплей
и горит красный светодиод. Активируется выход для обобщенной сигнализации
неисправности (SSM).
Wilo-Control ECe-Booster
p
Q
1
2
3
5
a
b
c
Fig.24: Функциональная диаграмма Control
ECe-Booster
a Режим работы 1насоса
b Режим работы 2насосов
c Режим работы 3насосов
1 Основное заданное значение
2 Пороговое значение включения
3 Пороговое значение выключения
5 Регулирование частоты вращения в зависимости от нагрузки
В нормальном режиме система удерживает постоянное давление на основном
заданном значении путем сравнения заданного значения с фактическим значени-
ем. При этом регулирование осуществляется путем регулирования частоты вра-
щения насоса в зависимости от нагрузки, датчик давления определяет фактиче-
ское значение давления. При выходе за нижний предел порогового значения
включения выполняется включение первого насоса и его регулирование в зависи-
мости от нагрузки в качестве главного насоса. Если при максимальной частоте
вращения главного насоса не покрывается требуемая мощность, то при выходе за
нижний предел запускается следующий насос. Теперь второй насос становится
главным насосом и регулируется в зависимости от нагрузки. Насос, который ра-
нее был главным, теперь работает при максимальной частоте вращения и про-
должает выполнять роль насоса пиковой нагрузки. При повышении требуемой
мощности этот процесс повторяется до достижения максимального числа насо-
сов.
При снижении требуемой мощности текущий главный насос выключается после
достижения своей минимальной частоты вращения и одновременном превыше-
нии основного заданного значения. Прежний насос пиковой нагрузки становится
главным насосом и принимает на себя управление. При снижении требуемой
мощности этот процесс повторяется до тех пор, пока в качестве главного насоса
будет работать только один насос. При превышении порогового значения выклю-
чения главного насоса система отключает главный насос. Во время эксплуатации
выполняется индикация на ЖК-дисплее, и горит зеленый светодиод. Для опти-
мизации времени работы насосов выполняется смена работы насосов.
При неисправности выполняется автоматическое переключение на другой насос.
Код ошибки выводится на ЖК-дисплей и горит красный светодиод. Активируют-
ся выходы для обобщенной (SSM) и раздельной сигнализации неисправности
(ESM).
