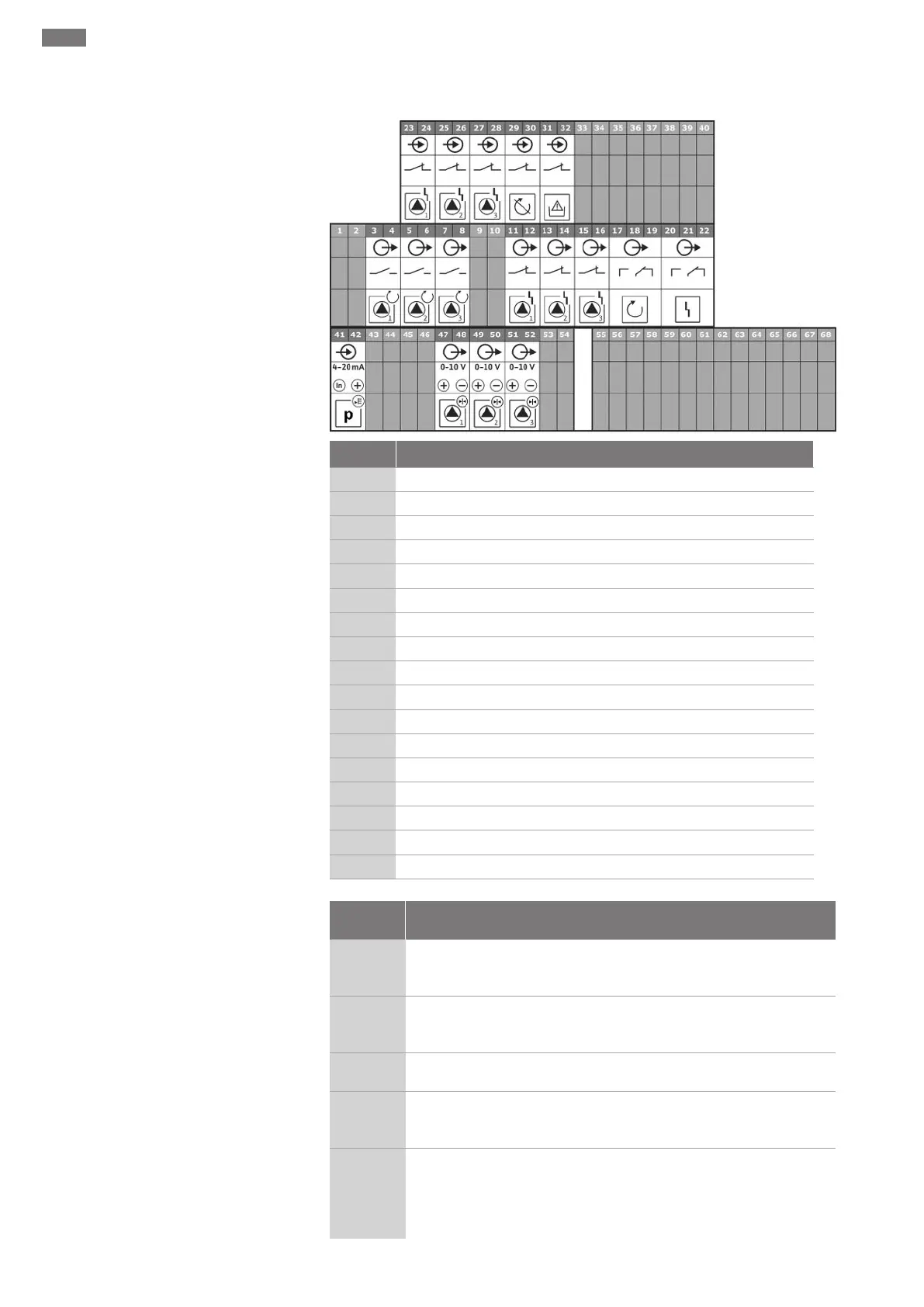

Schémas de raccordement du Wilo-Control ECe-B3...
Borne Fonction
3/4
Sortie: report de marche individuel pompe 1
5/6
Sortie: report de marche individuel pompe 2
7/8
Sortie: report de marche individuel pompe 3
11/12
Sortie: report de défauts individuel pompe 1
13/14
Sortie: report de défauts individuel pompe 2
15/16
Sortie: report de défauts individuel pompe 3
17/18/19
Sortie: report de marche centralisé
20/21/22
Sortie: report de défauts centralisé
23/24
Entrée: Message d'erreur du convertisseur de fréquence de la pompe1
25/26
Entrée: Message d'erreur du convertisseur de fréquence de la pompe2
27/28
Entrée: Message d'erreur du convertisseur de fréquence de la pompe3
29/30
Entrée: Extern OFF
31/32
Entrée: Manque d'eau/protection contre le fonctionnement à sec
41/42
Entrée: capteur de pression passif 4-20mA
47/48
Sortie: Pression de consigne de la pompe1
49/50
Sortie: Pression de consigne de la pompe2
51/52
Sortie: Pression de consigne de la pompe3
13.4 ModBus: Types de données
Type de
donnée
Description
INT16
Nombre entier dans la plage comprise entre -32768 et 32767.
La plage numérique effectivement utilisée pour un point de données
peut être différente.
UINT16
Nombre entier non signé dans la plage comprise entre 0 et 65535.
La plage numérique effectivement utilisée pour un point de données
peut être différente.
ENUM
Indique une énumération. Il n'est possible de définir qu'une des valeurs
présentes sous Paramètres.
BOOL
Une valeur booléenne est un paramètre autorisant exactement deux
états (0 – faux/false et 1 – vrai/true). Les valeurs supérieures à zéro sont
généralement évaluées comme la valeur true.
BITMAP*
Regroupement de 16 valeurs booléennes (bits). Les valeurs sont indexées
de 0 à 15. Le nombre qui doit être lu ou écrit dans le registre résulte du
total de l'ensemble des bits ayant la valeur 1x2 de leur indice.
▪Bit 0: 2
0
= 1
▪Bit 1: 2
1
= 2
