Paigaldus- ja kasutusjuhend Wilo-Control EC/ECe-Booster 299
3~400V, 2-pooluseline, otsekäivitus
Võimsus kW Süsteemi takistus
oomides
Lülitusi tunnis
0,75
0,850 30
1,1
0,628 6 ... 12
1,1
0,582 18
1,1
0,508 24
1,1
0,458 30
1,5
0,515 6 ... 12
1,5
0,431 18
1,5
0,377 24
1,5
0,339 30
2,2
0,321 6
2,2
0,257 12
2,2
0,212 18
2,2
0,186 24
2,2
0,167 30
3,0
0,204 6
3,0
0,148 12
3,0
0,122 18
3,0
0,107 24
4,0
0,130 6
4,0
0,094 12
4,0
0,077 18
5,5
0,115 6
5,5
0,083 12
5,5
0,069 18

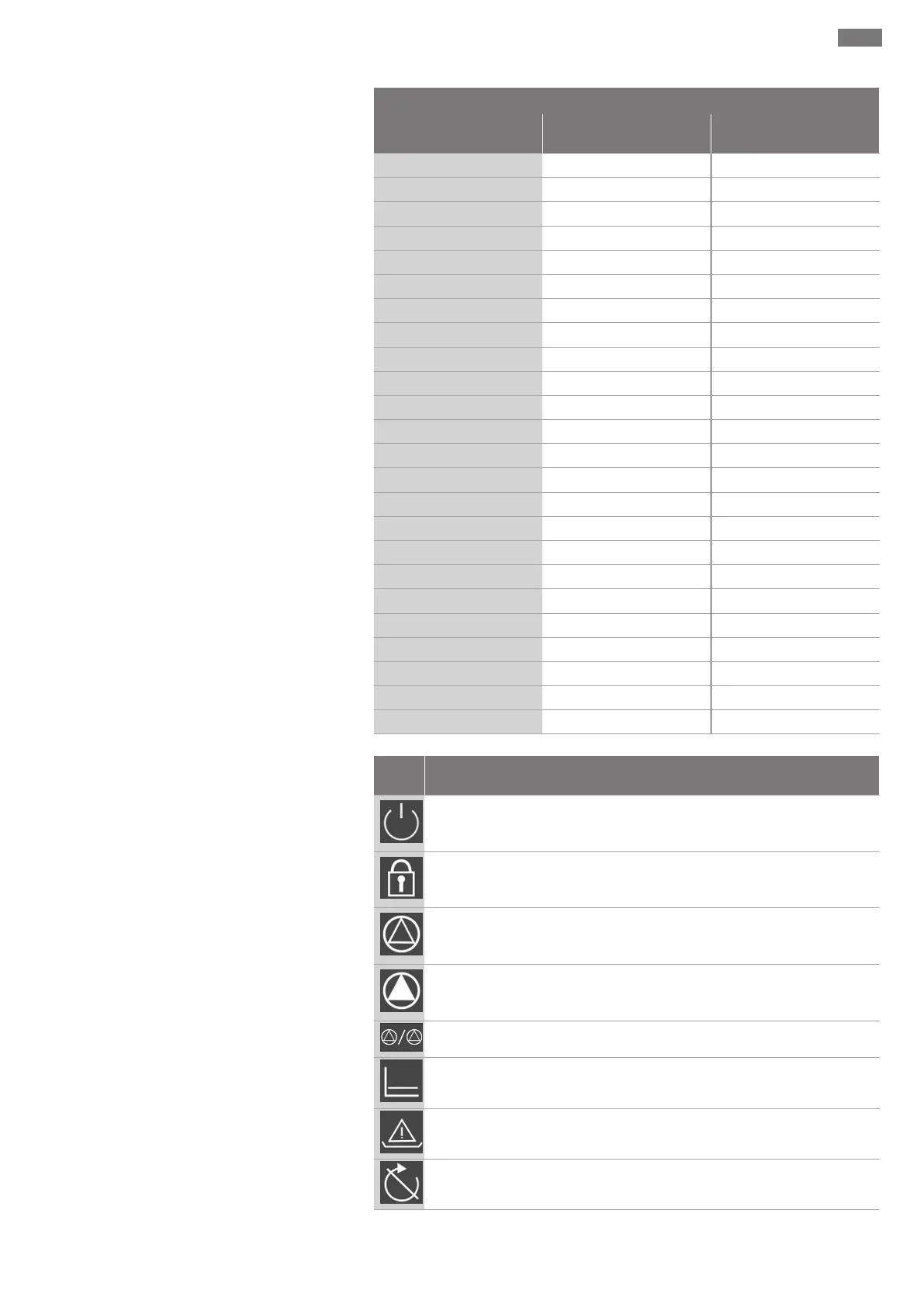

13.2 Sümbolite ülevaade
Sümbo
l
Kirjeldus
Ooterežiim:
sümbol põleb: lülitusseadis on sisse lülitatud ja töövalmis.
Sümbol vilgub: põhikoormuspumba väljalülitusviide on aktiivne
Väärtuse sisestamine pole võimalik:
1. Sisestus on blokeeritud
2. Kuvatud menüü on ainult väärtuse kuvamiseks.
Pump on töövalmis/inaktiveeritud:
sümbol põleb: Pump on saadaval ja töövalmis.
Sümbol vilgub: pump on inaktiveeritud.
Pumbad töötavad / rike:
Sümbol põleb: pump töötab.
Sümbol vilgub: pumba rike
Üks pump määratakse varupumbaks.
Reguleerimisviis: Pidevrõhu reguleerimine (p-c)
Kuivkäigu kontroll / kuivalt töötamise kaitse on aktiivne
Sisend „Extern OFF“ on aktiivne: Kõik pumbad on välja lülitatud.
