Wilo Control EC-Booster - Panoramica Collegamenti Elettrici

it Appendice
172 WILO SE 2019-07

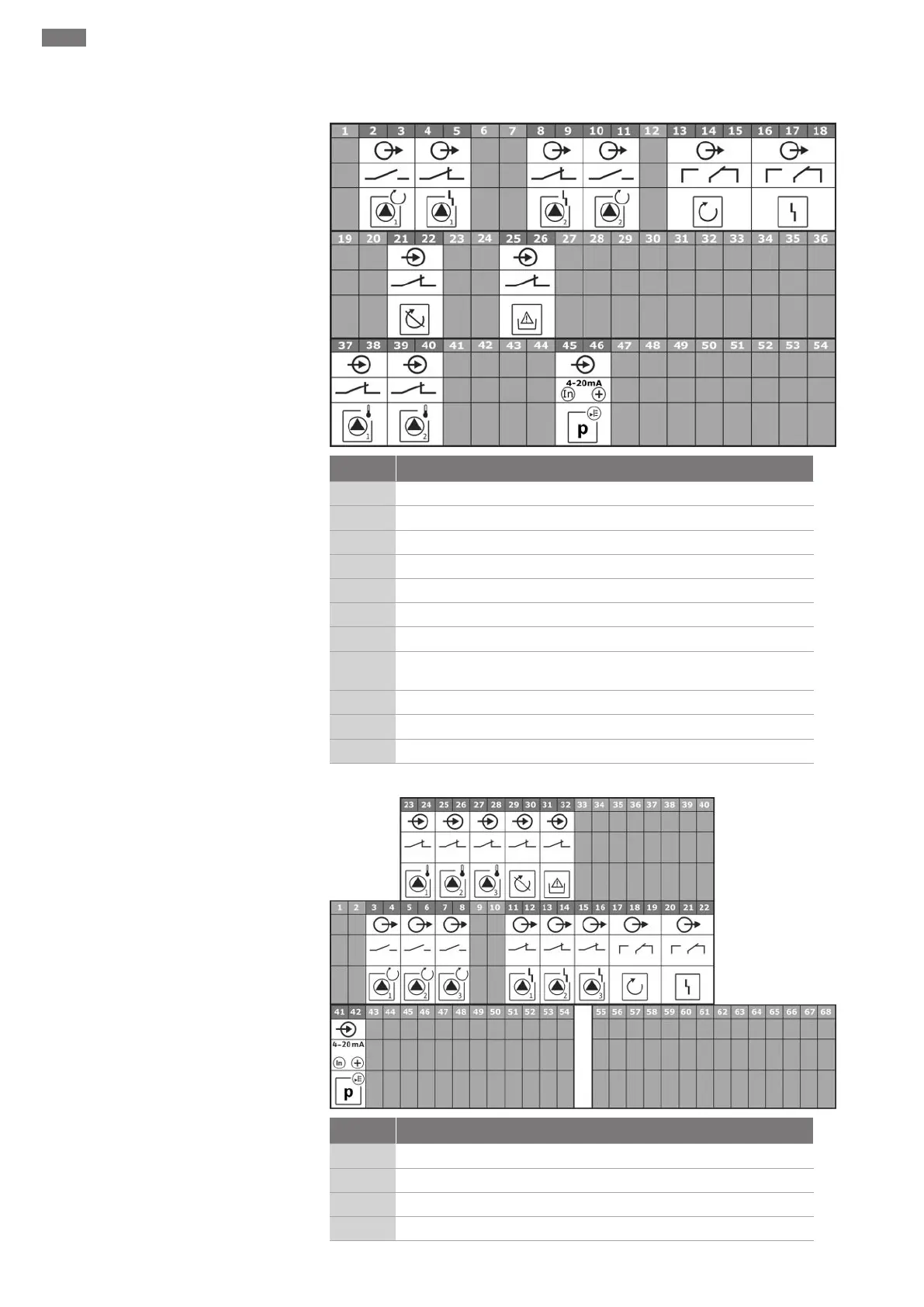

13.3 Panoramica collegamenti elettrici
Collegamenti elettriciWilo-Control EC-B2...
Morsetto Funzionamento
2/3
Uscita: Segnalazione singola di funzionamento per pompa 1
4/5
Uscita: Segnalazione singola di blocco per pompa 1
8/9
Uscita: Segnalazione singola di blocco per pompa 2
10/11
Uscita: Segnalazione singola di funzionamento per pompa 2
13/14/15
Uscita: Segnalazione cumulativa di funzionamento
16/17/18
Uscita: Segnalazione cumulativa di blocco
21/22
Ingresso:Extern OFF
25/26
Ingresso: Mancanza d’acqua/Protezione contro il funzionamento a sec-
co
37/38
Ingresso: Protezione termica dell’avvolgimento per pompa 1
39/40
Ingresso: Protezione termica dell’avvolgimento per pompa 2
45/46
Ingresso: sensore di pressione passivo 4–20mA
Collegamenti elettriciWilo-Control EC-B3...
Morsetto Funzionamento
3/4
Uscita: Segnalazione singola di funzionamento per pompa 1
5/6
Uscita: Segnalazione singola di funzionamento per pompa 2
7/8
Uscita: Segnalazione singola di funzionamento per pompa 3
11/12
Uscita: Segnalazione singola di blocco per pompa 1
