Wilo Control EC-Booster - Page 173

Appendice it
Istruzioni di montaggio, uso e manutenzione Wilo-Control EC/ECe-Booster 173
Morsetto Funzionamento
13/14
Uscita: Segnalazione singola di blocco per pompa 2
15/16
Uscita: Segnalazione singola di blocco per pompa 3
17/18/19
Uscita: Segnalazione cumulativa di funzionamento
20/21/22
Uscita: Segnalazione cumulativa di blocco
23/24
Ingresso: Protezione termica dell’avvolgimento per pompa 1
25/26
Ingresso: Protezione termica dell’avvolgimento per pompa 2
27/28
Ingresso: Protezione termica dell’avvolgimento per pompa 3
29/30
Ingresso:Extern OFF
31/32
Ingresso: Mancanza d’acqua/Protezione contro il funzionamento a sec-
co
41/42
Ingresso: sensore di pressione passivo 4–20mA

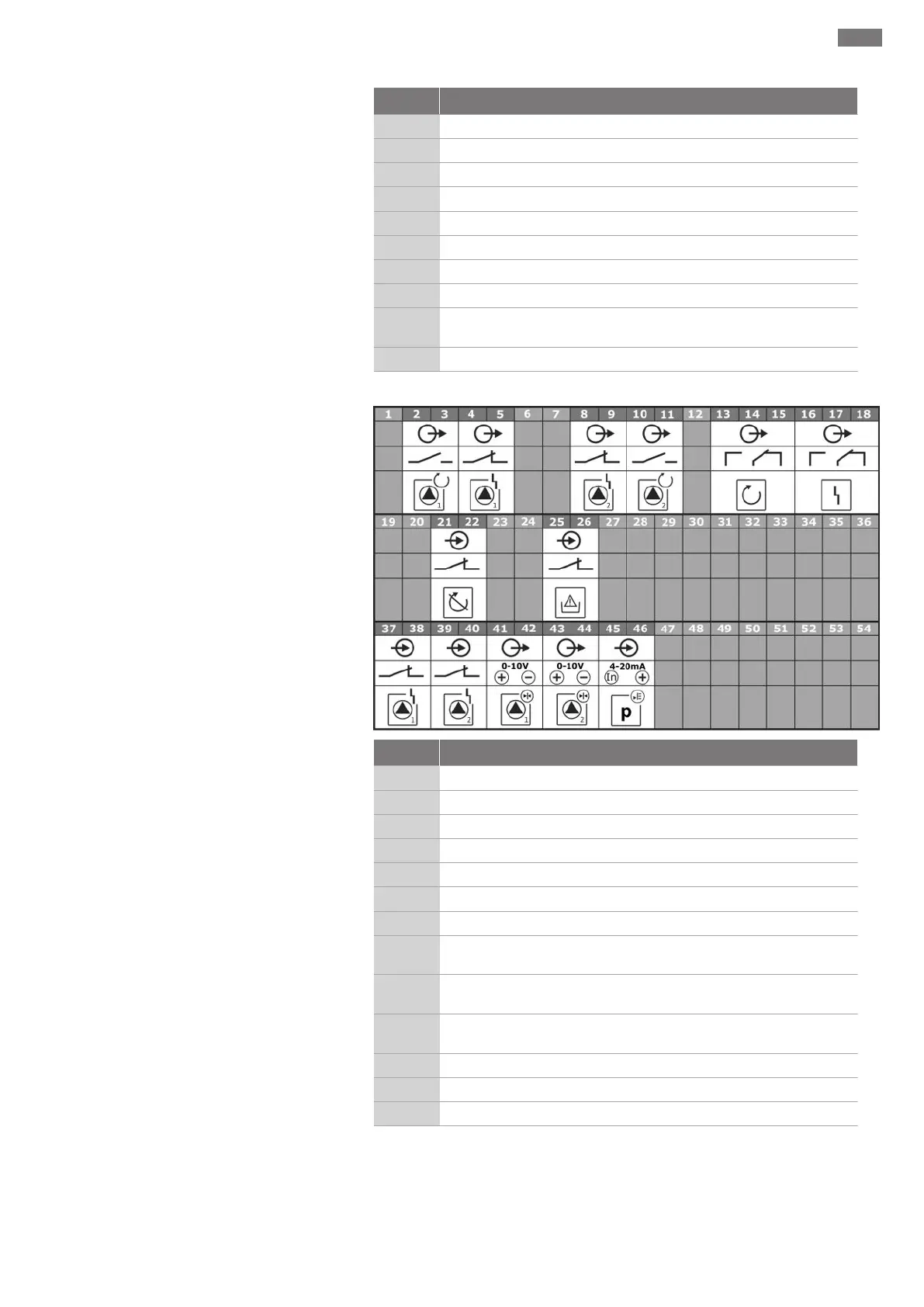

Collegamenti elettriciWilo-Control ECe-B2...
Morsetto Funzionamento
2/3
Uscita: Segnalazione singola di funzionamento per pompa 1
4/5
Uscita: Segnalazione singola di blocco per pompa 1
8/9
Uscita: Segnalazione singola di blocco per pompa 2
10/11
Uscita: Segnalazione singola di funzionamento per pompa 2
13/14/15
Uscita: Segnalazione cumulativa di funzionamento
16/17/18
Uscita: Segnalazione cumulativa di blocco
21/22
Ingresso:Extern OFF
25/26
Ingresso: Mancanza d’acqua/Protezione contro il funzionamento a sec-
co
37/38
Ingresso: Segnalazione di guasto convertitore di frequenza per pompa
1
39/40
Ingresso: Segnalazione di guasto convertitore di frequenza per pompa
2
41/42
Uscita: Valore nominale di pressione per pompa 1
43/44
Uscita: Valore nominale di pressione per la pompa 2
45/46
Ingresso: sensore di pressione passivo 4–20mA
