8.3 Erstkonfiguration starten
Folgende Punkte während der Konfiguration beachten:
▪Wenn für 6Minuten keine Eingabe oder Bedienung erfolgt:
– Schaltet die Displaybeleuchtung ab.
– Zeigt das Display wieder den Hauptbildschirm.
– Wird die Parametereingabe gesperrt.
▪Einige Einstellungen können nur geändert werden, wenn keine Pumpe in Betrieb ist.
▪Das Menü passt sich automatisch anhand der Einstellungen an. Beispiel: Die Menüs
5.41 ... 5.43 sind nur sichtbar, wenn die Funktion „Pumpen-Kick (Menü 5.40) aktiviert
ist.
▪Die Menüstruktur ist für alle EC-Schaltgeräte (z.B. HVAC, Booster, Lift, Fire, ...) gültig.
Daher kann es zu Lücken in der Menüstruktur kommen.
Standardmäßig werden die Werte nur angezeigt. Um Werte zu ändern, die Parameter-
eingabe im Menü 7.01 freigeben:
7
1
5
3
2

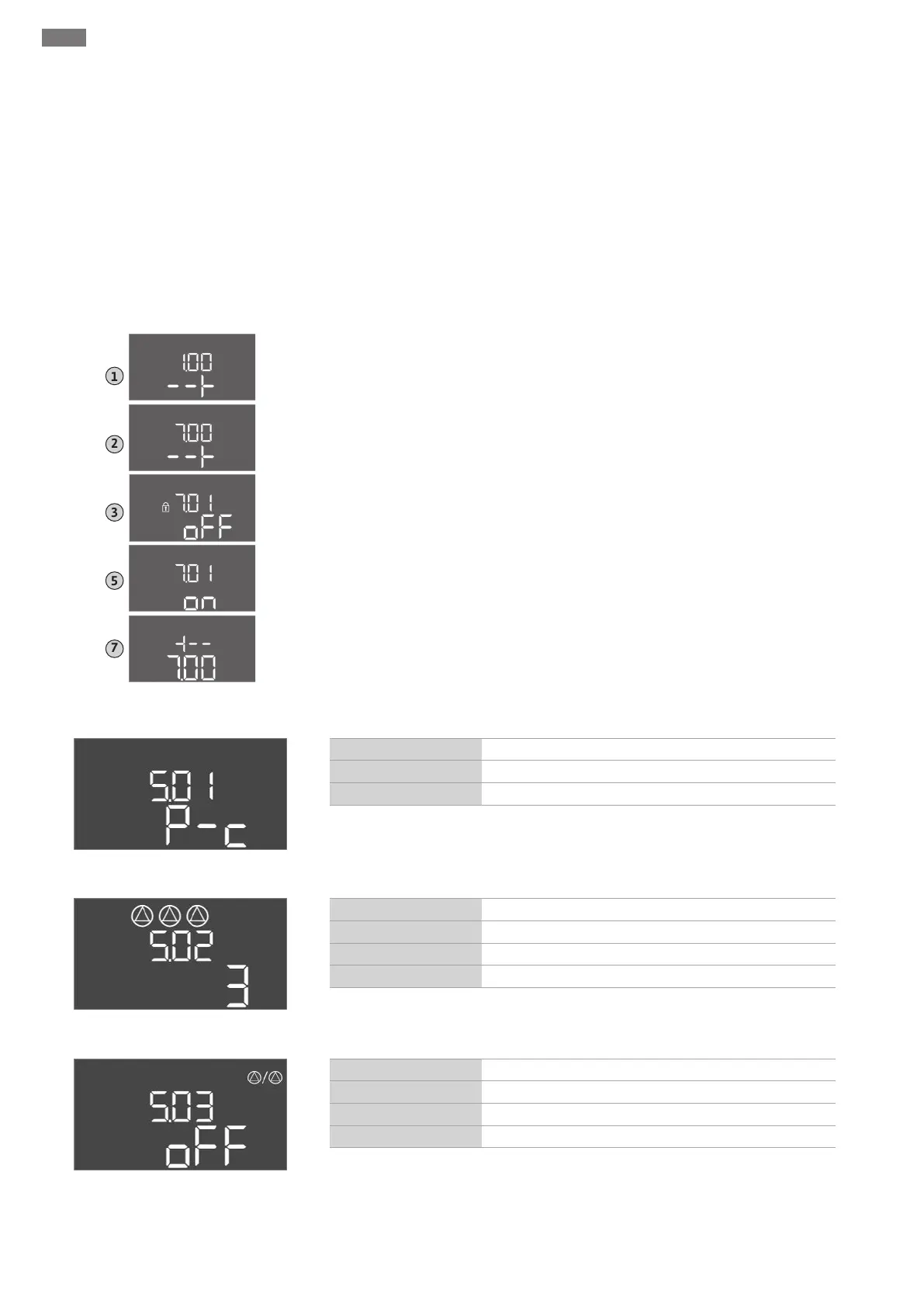

Fig.27: Parametereingabe freigeben
1. Bedienknopf 3s drücken.
⇒ Menü 1.00 erscheint
2. Bedienknopf drehen, bis Menü 7 erscheint.
3. Bedienknopf drücken.
⇒ Menü 7.01 erscheint.
4. Bedienknopf drücken.
5. Wert auf „on“ ändern: Bedienknopf drehen.
6. Wert speichern: Bedienknopf drücken.
⇒ Das Menü ist zum Ändern freigegeben.
7. Bedienknopf drehen, bis das Ende von Menü 7 erscheint.
8. Bedienknopf drücken.
⇒ Zurück zur Hauptmenüebene.
▶ Erstkonfiguration starten:
- Menü 5: Grundeinstellungen
- Menü 1: Ein-/Ausschaltwerte
- Menü 2: Feldbusanbindung (wenn vorhanden)
- Menü 3: Pumpen freigeben
Menü 5: Grundeinstellungen
Fig.28: Menü 5.01
Menü-Nr. 5.01
Beschreibung Regelungsart
Werkseinstellung Konstantdruckregelung (p-c)
Fig.29: Menü 5.02
Menü-Nr. 5.02
Beschreibung Anzahl der angeschlossenen Pumpen
Wertebereich 1 ... 3
Werkseinstellung 3
Fig.30: Menü 5.03
Menü-Nr. 5.03
Beschreibung Reservepumpe
Wertebereich on, off
Werkseinstellung off
