Inbetriebnahme de
Einbau- und Betriebsanleitung Wilo-Control EC/ECe-Booster 27

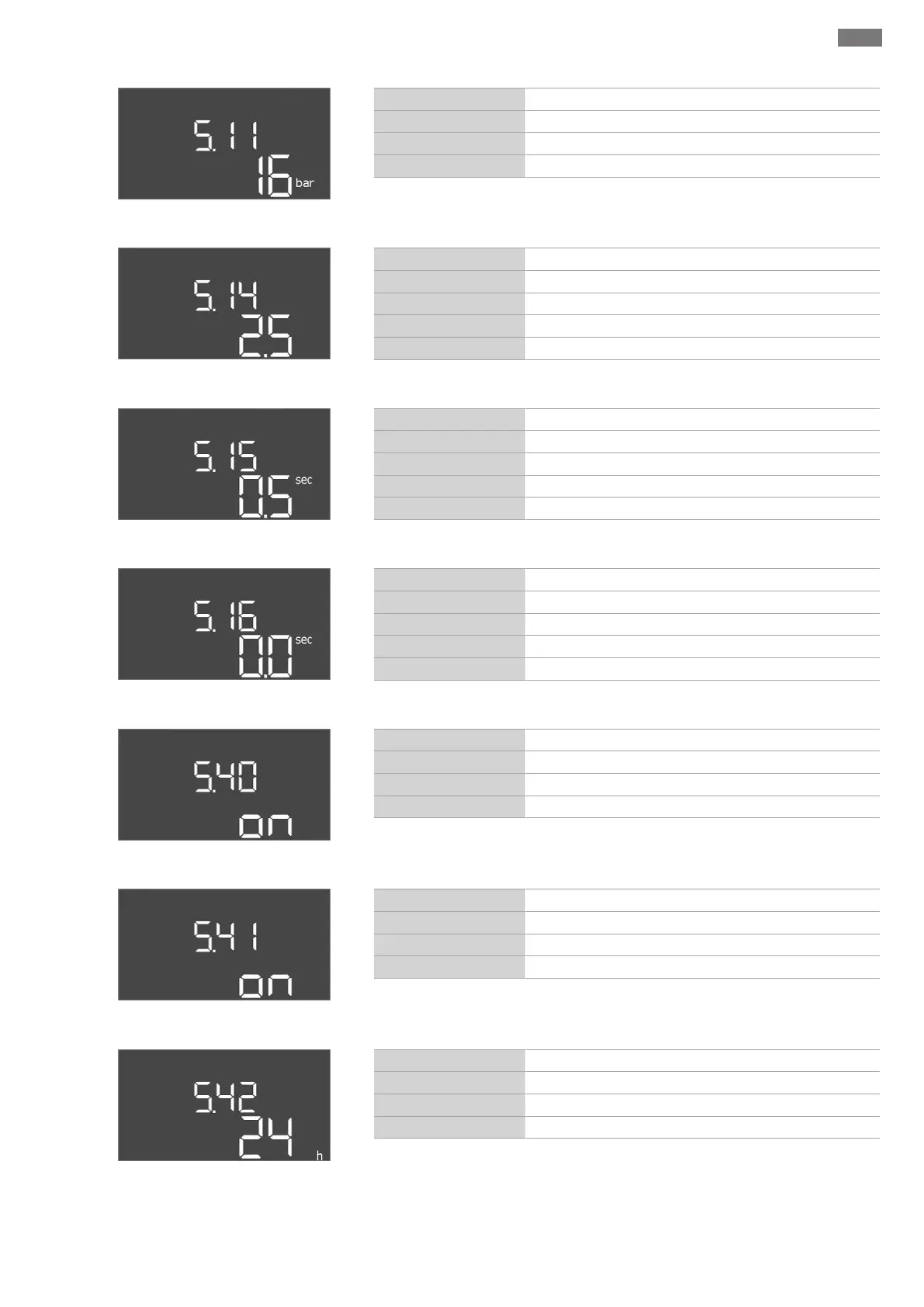

Fig.31: Menü 5.11
Menü-Nr. 5.11
Beschreibung Messbereich Drucksensor
Wertebereich 1 ... 25bar
Werkseinstellung 16 bar
Fig.32: Menü 5.14
Menü-Nr. 5.14 (nur Control ECe-Booster)
Beschreibung PID-Regler: Proportionalfaktor
Wertebereich 0,1 ... 100
Werkseinstellung 2,5
Erklärung
Fig.33: Menü 5.15
Menü-Nr. 5.15 (nur Control ECe-Booster)
Beschreibung PID-Regler: Integralfaktor
Wertebereich 0 ... 300
Werkseinstellung 0,5
Erklärung
Fig.34: Menü 5.16
Menü-Nr. 5.16 (nur Control ECe-Booster)
Beschreibung PID-Regler: Differentialfaktor
Wertebereich 0 ... 300
Werkseinstellung 0
Erklärung
Fig.35: Menü 5.40
Menü-Nr. 5.40
Beschreibung Funktion „Pumpen-Kick“ Ein/Aus
Wertebereich off, on
Werkseinstellung on
Fig.36: Menü 5.41
Menü-Nr. 5.41
Beschreibung „Pumpen-Kick“ bei Extern OFF erlaubt
Wertebereich off, on
Werkseinstellung on
Fig.37: Menü 5.42
Menü-Nr. 5.42
Beschreibung „Pumpen-Kick“-Intervall
Wertebereich 1 ... 336h
Werkseinstellung 24h
