de Inbetriebnahme
28 WILO SE 2019-07

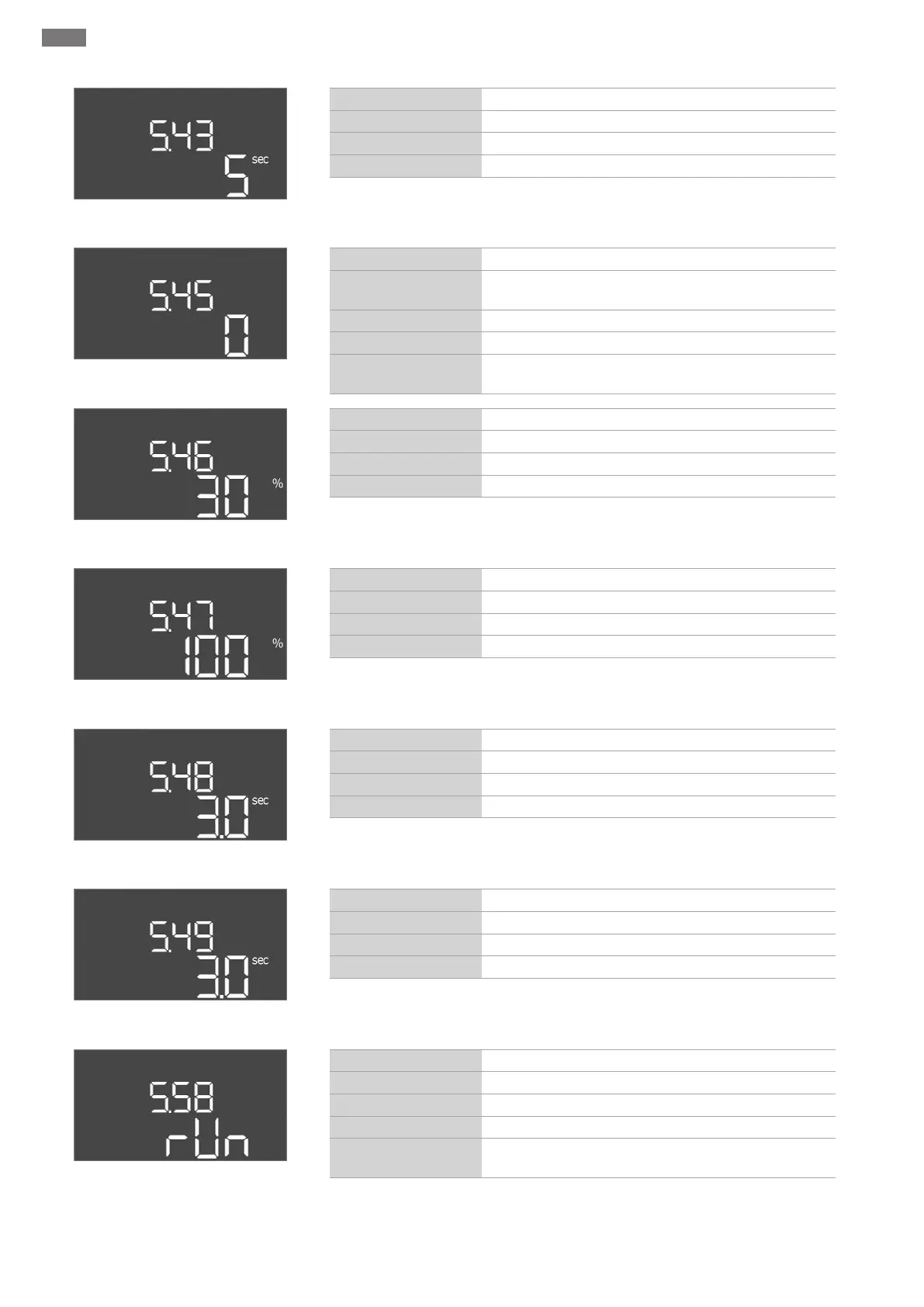

Fig.38: Menü 5.43
Menü-Nr. 5.43
Beschreibung „Pumpen-Kick“-Laufzeit
Wertebereich 0 ... 60s
Werkseinstellung 5s
Fig.39: Menü 5.45
Menü-Nr. 5.45
Beschreibung
Verhalten bei Sensorfehler – Anzahl der einzuschaltenden
Pumpen
Wertebereich 0 ... 3*
Werkseinstellung 0
Erklärung
* Maximaler Wert hängt von eingestellter Pumpenanzahl ab
(Menü 5.02).
Fig.40: Menü 5.46
Menü-Nr. 5.46 (nur Control ECe-Booster)
Beschreibung Minimale Drehzahl der Pumpen
Wertebereich 0 ... 50%
Werkseinstellung 30%
Fig.41: Menü 5.47
Menü-Nr. 5.47 (nur Control ECe-Booster)
Beschreibung Maximale Drehzahl der Pumpen
Wertebereich 80 ... 100%
Werkseinstellung 100%
Fig.42: Menü 5.48
Menü-Nr. 5.48 (nur Control ECe-Booster)
Beschreibung Anfahrrampe Frequenzumrichter
Wertebereich 0 ... 10 s
Werkseinstellung 3 s
Fig.43: Menü 5.49
Menü-Nr. 5.49 (nur Control ECe-Booster)
Beschreibung Bremsrampe Frequenzumrichter
Wertebereich 0 ... 10 s
Werkseinstellung 3 s
Fig.44: Menü 5.58
Menü-Nr. 5.58
Beschreibung Funktion Sammelbetriebsmeldung (SBM)
Wertebereich on, run
Werkseinstellung run
Erklärung
„on“: Schaltgerät betriebsbereit
„Run“: Mindestens eine Pumpe läuft.
