Ibrugtagning da
Monterings- og driftsvejledning Wilo-Control EC/ECe-Booster 243
BEMÆRK
Integreret rotationsfeltovervågning
Styreenheden har en rotationsfeltovervågning. Overvågningsfunktionerne arbejder
kun fejlfrit ved en trefasestrømtilslutning med højreroterende rotationsfelt. Hvis der
er et venstreroterende rotationsfelt ved nettilslutningen, vises fejlkoden "E006" i
displayet, når der tændes for styreenheden.
BEMÆRK
Fejlmelding ved drift med vekselstrømstilslutning
Styreenheden "Control EC-Booster" har en rotationsfelt- og motorstrømovervåg-
ning. Begge overvågningsfunktioner arbejder kun fejlfrit på trefasestrømtilslutnin-
gen og er slået til fra fabrikkens side. Hvis styreenheden anvendes på en veksel-
strømtilslutning, vises følgende fejlmeldinger i displayet:
• Rotationsfeltovervågning: Fejlkode "E006"
⇒ Sluk for rotationsfeltovervågningen: Menu 5.68, indstil værdien "off"!
• Motorstrømovervågning: Fejlkode "E080.x"
⇒ Sluk for motorstrømovervågningen: Menu 5.69, indstil værdien "off"!
▶ Overvågningsfunktionerne er deaktiveret. Styreenheden arbejder nu fejlfrit på
vekselstrømtilslutningen.
BEMÆRK
Vær opmærksom på fejlkoden i displayet
Vær opmærksom på fejlkoden i displayet, hvis den røde fejl-LED lyser eller blinker!
Når fejlen er bekræftet, er den seneste fejl gemt i menuen 6.02.
1
2
3
4
5

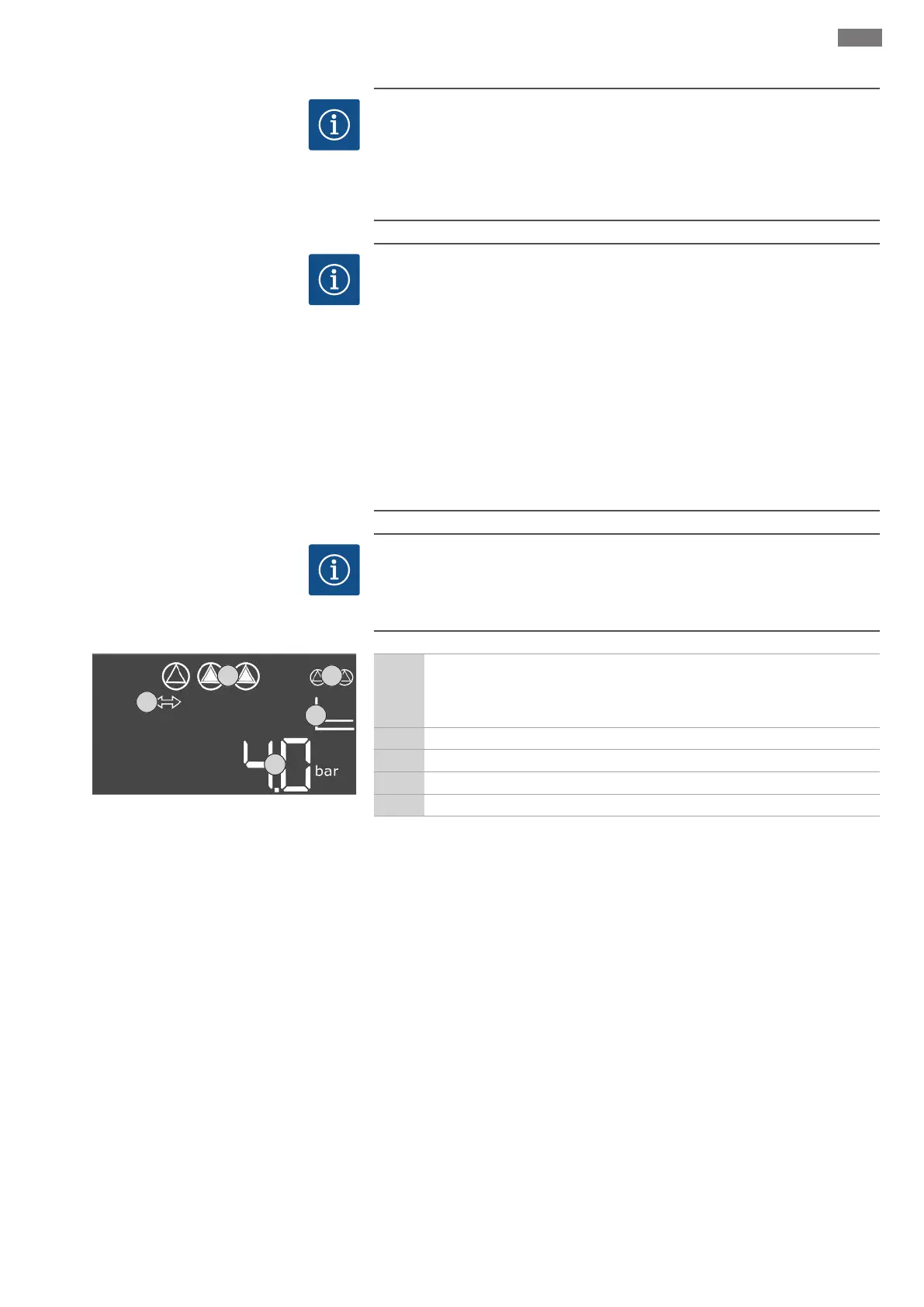

Fig.26: Startskærm
1
Aktuel pumpestatus:
- Antal registrerede pumper
- Pumpe aktiveret/deaktiveret
- Pumper Til/Fra
2 Feltbus aktiv
3 Faktisk trykværdi
4 Reguleringstype (f.eks. p-c)
5 Funktion reservepumpe aktiveret
‡ Styreenheden er lukket.
‡ Installationen er udført korrekt.
‡ Alle signalgivere og forbrugere er sluttet til og installeret i driftsrummet.
‡ Hvis der forefindes en tørløbssikring (tørløbsbeskyttelse), er skiftepunktet indstil-
let korrekt.
‡ Motorværnet er forudindstillet i henhold til pumpens specifikationer (kun "Control
EC-Booster").
1. Drej hovedafbryderen i position "ON".
2. Styreenheden starter.
- Alle LED'er lyser i 2 sek.
- Displayet tændes, og startskærmen vises.
- Standby-symbolet vises i displayet.
▶ Styreenheden er klar til brug. Start den første konfiguration eller automatisk drift.
8.3 Start første konfiguration
Overhold følgende punkter under konfigurationen:
▪Hvis der ikke forekommer indtastninger eller betjening i 6minutter:
– slukker displaybelysningen
– viser displayet hovedskærmen igen
– spærres for indtastning af parametre.
▪Nogle indstillinger kan kun ændres, når ingen pumper er i drift.
