fr Annexe
128 WILO SE 2019-07
13.3 Aperçu des schémas de raccorde-
ment

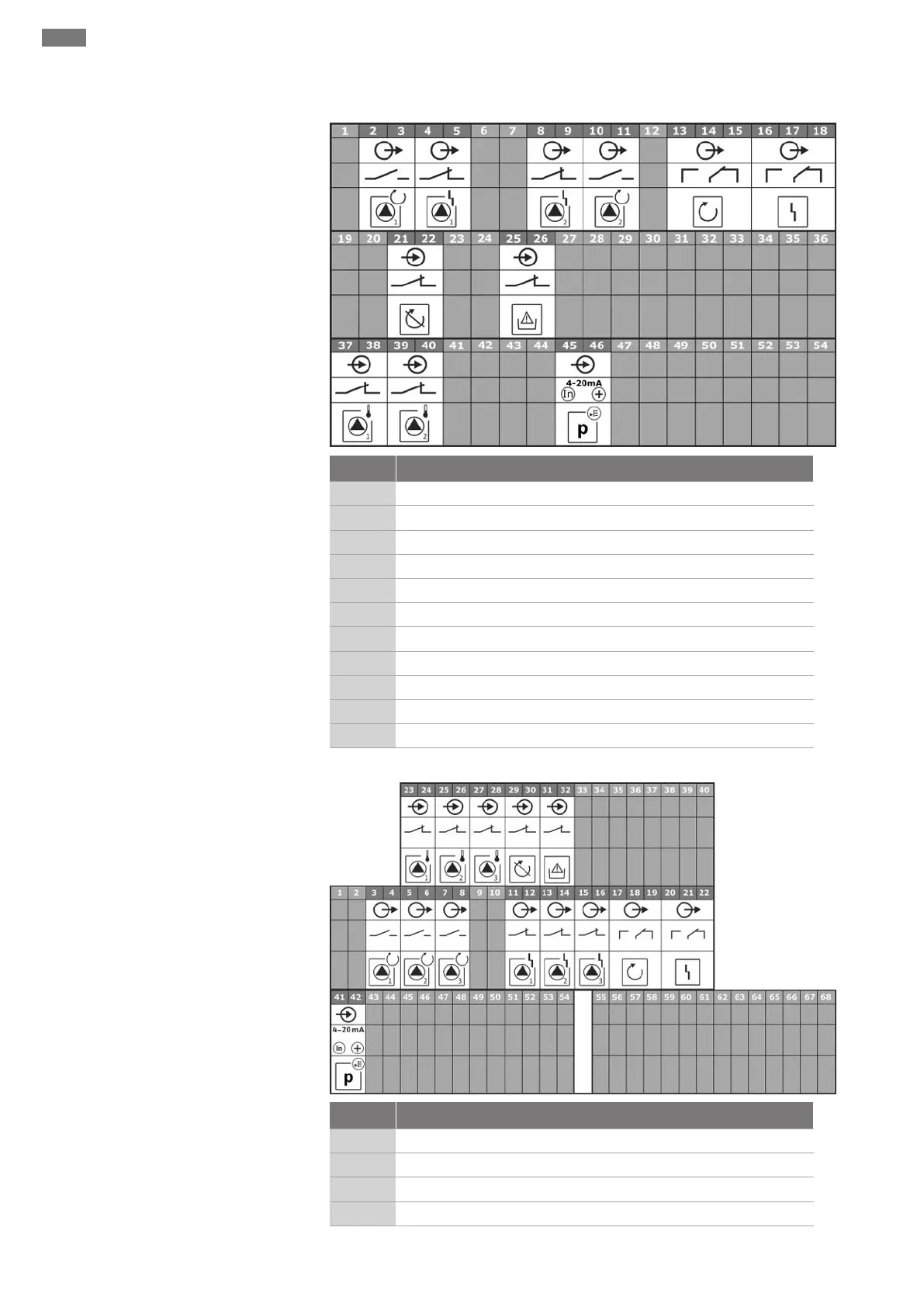

Schémas de raccordement du Wilo-Control EC-B2...
Borne Fonction
2/3
Sortie: report de marche individuel pompe 1
4/5
Sortie: report de défauts individuel pompe 1
8/9
Sortie: report de défauts individuel pompe 2
10/11
Sortie: report de marche individuel pompe 2
13/14/15
Sortie: report de marche centralisé
16/17/18
Sortie: report de défauts centralisé
21/22
Entrée: Extern OFF
25/26
Entrée: Manque d'eau/protection contre le fonctionnement à sec
37/38
Entrée: surveillance thermique de l'enroulement pompe 1
39/40
Entrée: surveillance thermique de l'enroulement pompe 2
45/46
Entrée: capteur de pression passif 4-20mA
Schémas de raccordement du Wilo-Control EC-B3...
Borne Fonction
3/4
Sortie: report de marche individuel pompe 1
5/6
Sortie: report de marche individuel pompe 2
7/8
Sortie: report de marche individuel pompe 3
11/12
Sortie: report de défauts individuel pompe 1
