Annexe fr
Notice de montage et de mise en service Wilo-Control EC/ECe-Booster 129
Borne Fonction
13/14
Sortie: report de défauts individuel pompe 2
15/16
Sortie: report de défauts individuel pompe 3
17/18/19
Sortie: report de marche centralisé
20/21/22
Sortie: report de défauts centralisé
23/24
Entrée: surveillance thermique de l'enroulement pompe 1
25/26
Entrée: surveillance thermique de l'enroulement pompe 2
27/28
Entrée: surveillance thermique de l'enroulement pompe 3
29/30
Entrée: Extern OFF
31/32
Entrée: Manque d'eau/protection contre le fonctionnement à sec
41/42
Entrée: capteur de pression passif 4-20mA

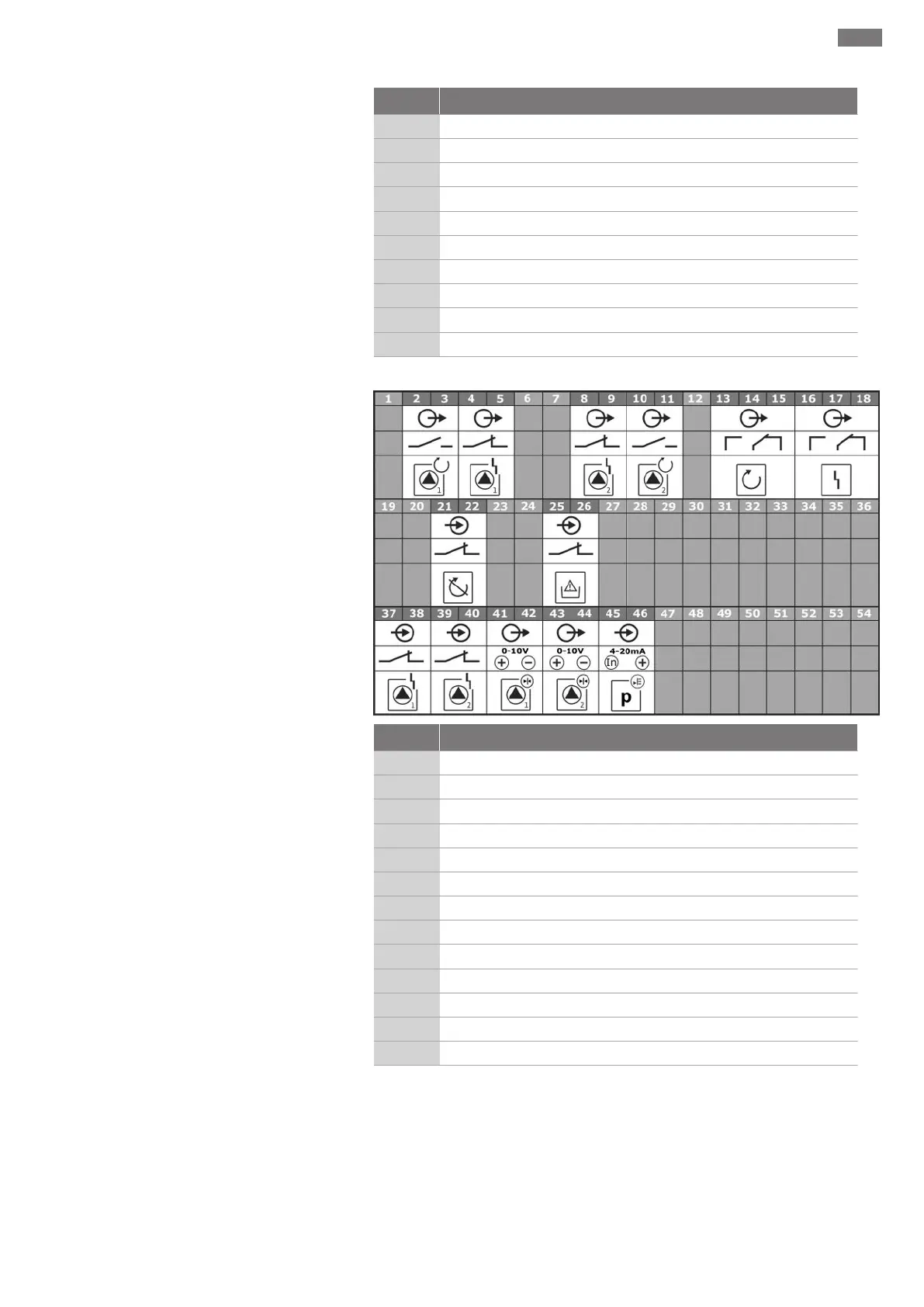

Schémas de raccordement du Wilo-Control ECe-B2...
Borne Fonction
2/3
Sortie: report de marche individuel pompe 1
4/5
Sortie: report de défauts individuel pompe 1
8/9
Sortie: report de défauts individuel pompe 2
10/11
Sortie: report de marche individuel pompe 2
13/14/15
Sortie: report de marche centralisé
16/17/18
Sortie: report de défauts centralisé
21/22
Entrée: Extern OFF
25/26
Entrée: Manque d'eau/protection contre le fonctionnement à sec
37/38
Entrée: Message d'erreur du convertisseur de fréquence de la pompe1
39/40
Entrée: Message d'erreur du convertisseur de fréquence de la pompe2
41/42
Sortie: Pression de consigne de la pompe1
43/44
Sortie: Pression de consigne de la pompe2
45/46
Entrée: capteur de pression passif 4-20mA
