Wilo Control EC-Booster - Aperçu des Symboles

Annexe fr
Notice de montage et de mise en service Wilo-Control EC/ECe-Booster 127
3~400V, bipolaire, démarrage direct
Puissance en kW Impédance du système en
ohm
Commutations/h
1,1
0,458 30
1,5
0,515 6 ... 12
1,5
0,431 18
1,5
0,377 24
1,5
0,339 30
2,2
0,321 6
2,2
0,257 12
2,2
0,212 18
2,2
0,186 24
2,2
0,167 30
3,0
0,204 6
3,0
0,148 12
3,0
0,122 18
3,0
0,107 24
4,0
0,130 6
4,0
0,094 12
4,0
0,077 18
5,5
0,115 6
5,5
0,083 12
5,5
0,069 18

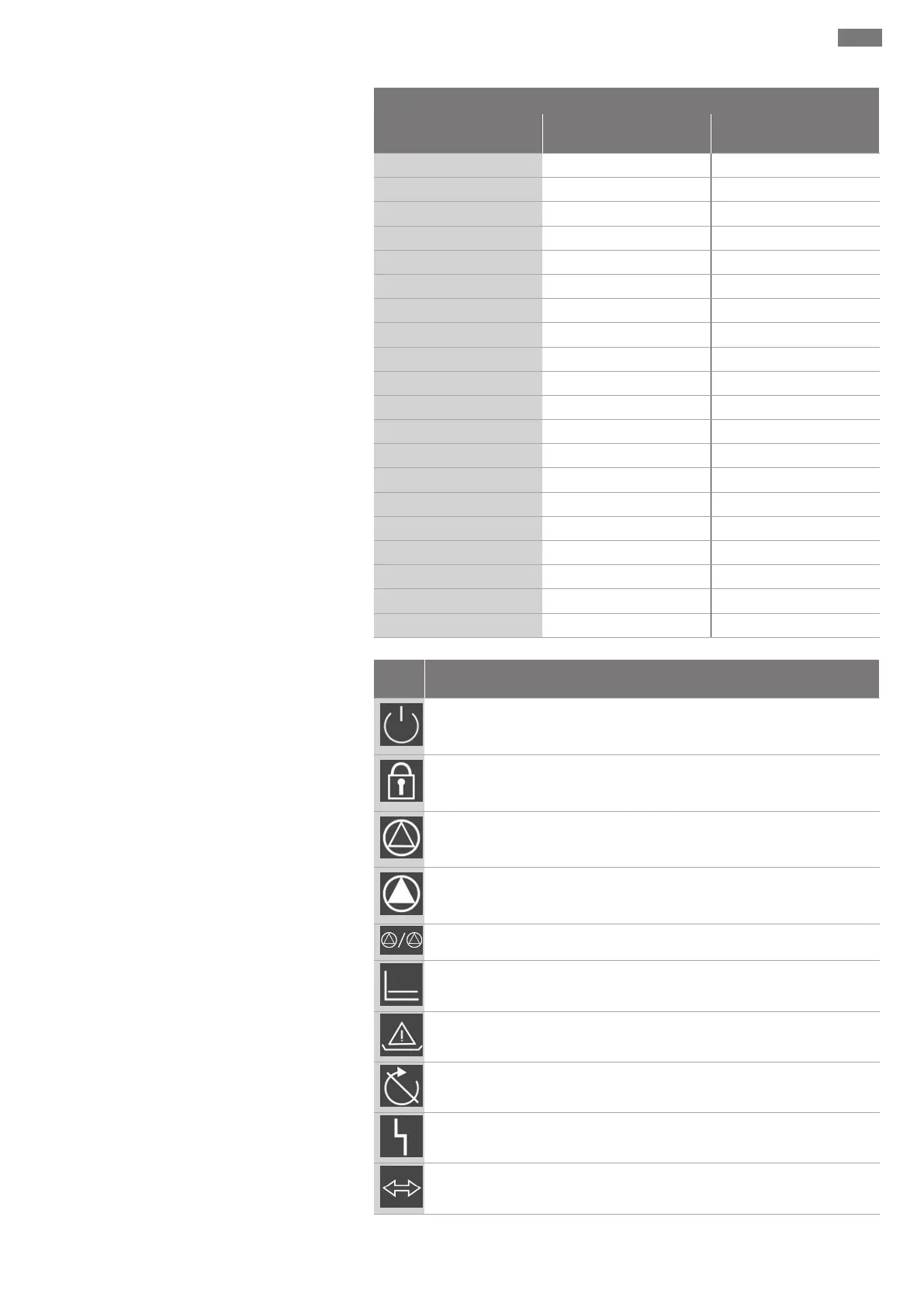

13.2 Aperçu des symboles
Sym-
bole
Description
Veille:
Le symbole est allumé: Le coffret de commande est activé et opérationnel.
Le symbole clignote: Temporisation de la pompe principale active
Saisie supplémentaire impossible:
1. Saisie verrouillée
2. Le menu appelé n'est qu'une indication de valeur.
Pompe opérationnelle/désactivée:
Le symbole est allumé: Pompe disponible et opérationnelle.
Le symbole clignote: La pompe est désactivée.
Pompes en fonctionnement/panne:
Le symbole est allumé: Pompe en service.
Le symbole clignote: panne sur la pompe
Une pompe a été définie comme pompe de réserve.
Mode de régulation: Régulation de pression constante (p-c)
Surveillance du manque d'eau/protection contre le fonctionnement à sec ac-
tive
Entrée «Extern OFF» active: toutes les pompes sont désactivées
Il y a au moins un message d'erreur actuel (non acquitté).
L'appareil communique avec un système de bus de terrain.
