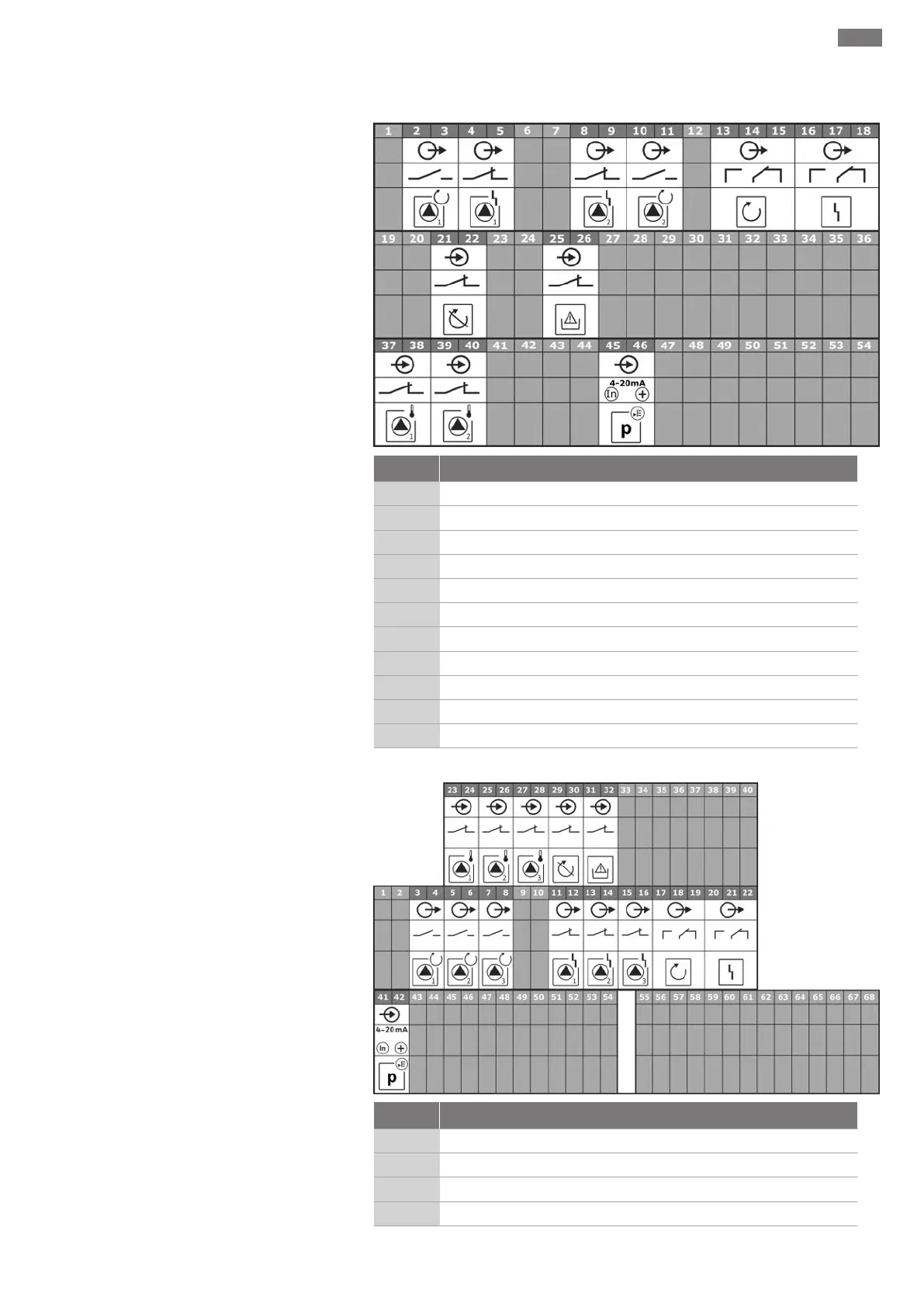

13.3 Oversigt over klemmediagrammer
Klemmediagrammer Wilo-Control EC-B2...
Klemme Funktion
2/3
Udgang: Enkeldriftsmelding pumpe 1
4/5
Udgang: Enkeltfejlmelding pumpe 1
8/9
Udgang: Enkeltfejlmelding pumpe 2
10/11
Udgang: Enkeldriftsmelding pumpe 2
13/14/15
Udgang: Kombinationsdriftsignal
16/17/18
Udgang: Kombinationsfejlsignal
21/22
Indgang: Extern OFF
25/26
Indgang: Vandmangel/tørløbsbeskyttelse
37/38
Indgang: Termisk viklingsovervågning pumpe 1
39/40
Indgang: Termisk viklingsovervågning pumpe 2
45/46
Indgang: passiv trykføler 4-20mA
Klemmediagrammer Wilo-Control EC-B3...
Klemme Funktion
3/4
Udgang: Enkeldriftsmelding pumpe 1
5/6
Udgang: Enkeldriftsmelding pumpe 2
7/8
Udgang: Enkeldriftsmelding pumpe 3
11/12
Udgang: Enkeltfejlmelding pumpe 1
