Commande fr
Notice de montage et de mise en service Wilo-Control EC/ECe-Booster 107
7 Commande
DANGER
Risque de blessures mortelles dû au courant électrique!
Le coffret de commande ne doit être utilisé que lorsqu'il est fermé. Il existe un risque
de blessures mortelles en présence d'un coffret de commande ouvert. Confier à un
électricien qualifié toute intervention sur les composants intérieurs.
7.1 Fonctionnement
Wilo-Control EC-Booster

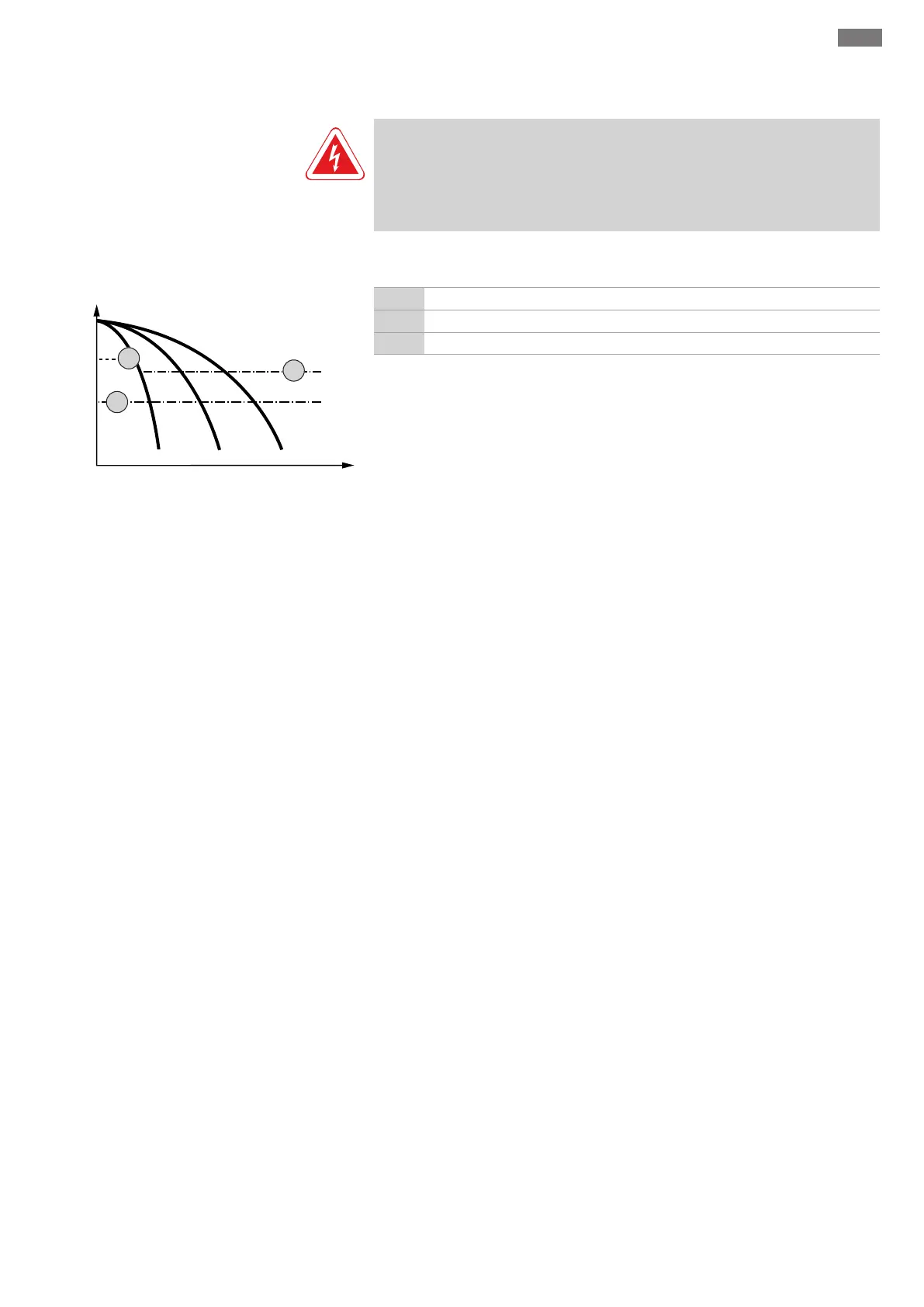

Fig.23: Schéma fonctionnel Control EC-Boos-
ter
2 Seuil d'activation
3 Seuil de désactivation de la pompe principale
4 Seuil de désactivation de la pompe d'appoint
En fonctionnement normal, le système conserve la pression dans une plage située entre
le seuil d'activation et le seuil de désactivation. Dans ce cas, il s'agit d'une régulation
deux points, un capteur de pression détecte la pression réelle. Si le seuil d'activation
n'est pas atteint, la pompe principale démarre. En fonction de la puissance requise, les
pompes d'appoint sont activées successivement. Si le seuil de désactivation pour les
pompes d'appoint est dépassé, le système arrête les pompes d'appoint l'une après
l'autre. Si le seuil de désactivation pour la pompe principale est dépassé, le système ar-
rête la pompe principale. Une indication s'affiche sur l'écran LCD et la LED verte s'allume
lorsque la ou les pompes sont en marche. Afin d'optimiser les périodes de fonctionne-
ment des pompes, une permutation des pompes est réalisée à intervalle régulier.
En cas de panne, l'installation bascule automatiquement sur une autre pompe. Le code
d'erreur est affiché sur l'écran LCD et la LED rouge est allumée. Les sorties pour le report
de défauts centralisé (SSM) et le report de défauts individuel (ESM) sont activées.
Lorsque le niveau de manque d'eau est atteint dans le réservoir de stockage (protec-
tion contre le fonctionnement à sec), toutes les pompes sont désactivées. Le code d'er-
reur est affiché sur l'écran LCD et la LED rouge est allumée. La sortie pour le report de
défauts centralisé (SSM) est activée.
