Anhang de
Einbau- und Betriebsanleitung Wilo-Control EC/ECe-Booster 43

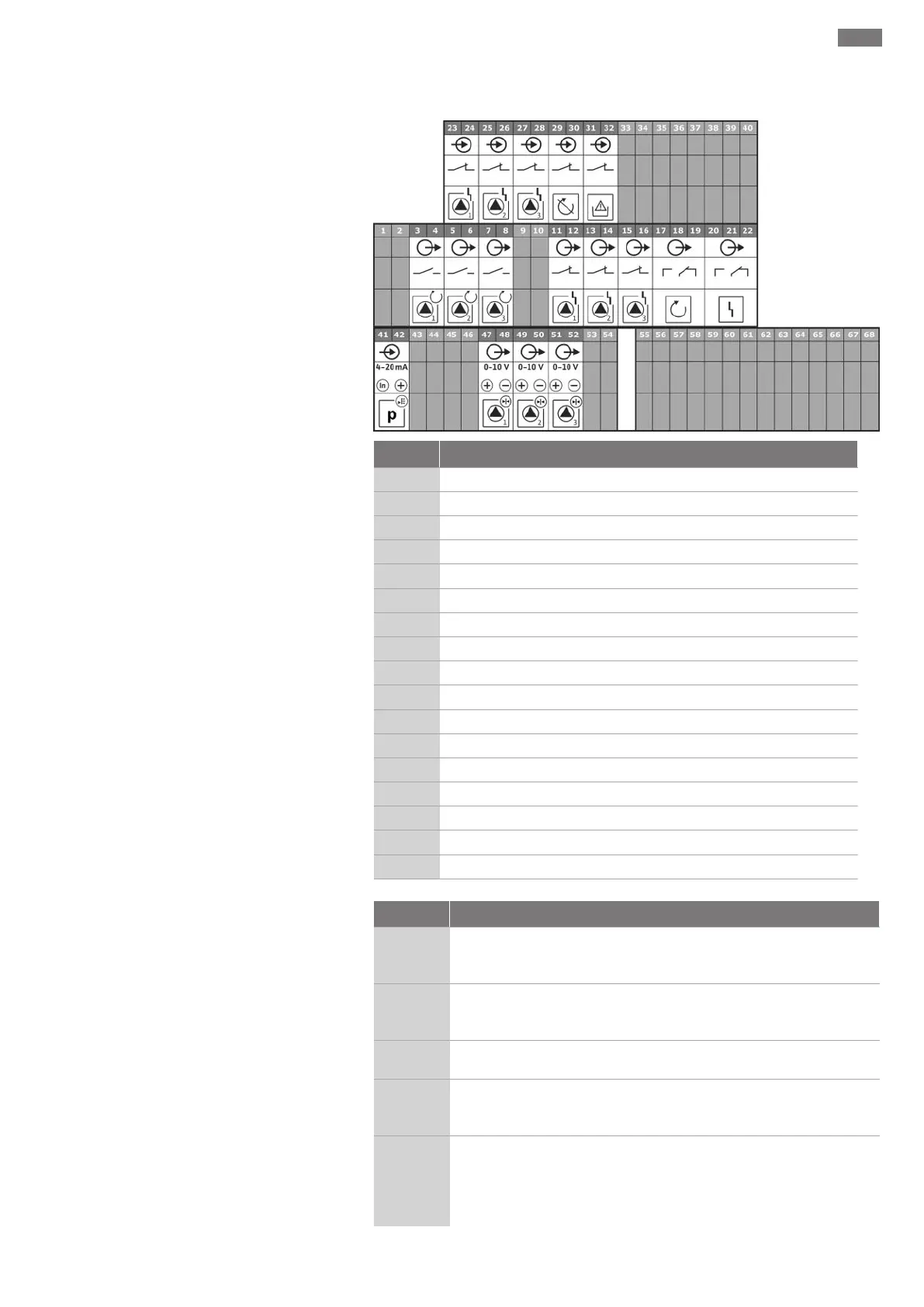

Klemmenpläne Wilo-Control ECe-B3...
Klemme Funktion
3/4
Ausgang: Einzelbetriebsmeldung Pumpe 1
5/6
Ausgang: Einzelbetriebsmeldung Pumpe 2
7/8
Ausgang: Einzelbetriebsmeldung Pumpe 3
11/12
Ausgang: Einzelstörmeldung Pumpe 1
13/14
Ausgang: Einzelstörmeldung Pumpe 2
15/16
Ausgang: Einzelstörmeldung Pumpe 3
17/18/19
Ausgang: Sammelbetriebsmeldung
20/21/22
Ausgang: Sammelstörmeldung
23/24
Eingang: Fehlermeldung Frequenzumrichter Pumpe 1
25/26
Eingang: Fehlermeldung Frequenzumrichter Pumpe 2
27/28
Eingang: Fehlermeldung Frequenzumrichter Pumpe 3
29/30
Eingang: Extern OFF
31/32
Eingang: Wassermangel/Trockenlaufschutz
41/42
Eingang: passiver Drucksensor 4-20 mA
47/48
Ausgang: Drucksollwert Pumpe 1
49/50
Ausgang: Drucksollwert Pumpe 2
51/52
Ausgang: Drucksollwert Pumpe 3
13.4 ModBus: Datentypen
Datentyp Beschreibung
INT16
Ganzzahl im Bereich von -32768 bis 32767.
Der tatsächlich für einen Datenpunkt verwendete Zahlenbereich kann
abweichen.
UINT16
Vorzeichenlose Ganzzahl im Bereich von 0 bis 65535.
Der tatsächlich für einen Datenpunkt verwendete Zahlenbereich kann
abweichen.
ENUM
Ist eine Aufzählung. Es kann nur einer der unter Parameter aufgeführten
Werte gesetzt werden.
BOOL
Ein boolscher Wert ist ein Parameter mit genau zwei Zuständen (0 –
falsch/false und 1 – wahr/true). Generell werden alle Werte größer als
Null als true gewertet.
BITMAP*
Ist eine Zusammenfassung von 16 boolschen Werten (Bits). Die Werte
werden von 0 bis 15 indiziert. Die im Register zu lesende oder zu schrei-
bende Zahl ergibt sich aus der Summe aller Bits mit dem Wert 1×2 hoch
ihrem Index.
▪Bit 0: 2
0
= 1
